Über Altivar 212
Der Umrichter Altivar 212 wurde für die gängigsten Anwendungen im Bereich Fluidmanagement (HLK) im Dienstleistungssektor entwickelt, z. B.: ・ Belüftung ・ Heizung und Klimatisierung ・ Pumpen Das Design der Ökoenergie sorgt für eine Reduzierung des Energieverbrauchs um bis zu 70 % im Vergleich zu einem herkömmlichen Steuerungssystem. Der Altivar 212 ist sofort betriebsbereit, wenn die Stromversorgung eingeschaltet ist. Er kann die maximale Energieeffizienz Ihres Gebäudes erreichen.
Energieeinsparungen mit einer Motormanagementlösung
Motoren sind kritische Anlagen und große Verbraucher elektrischer Energie, die im Durchschnitt 60 % in Industrieunternehmen verbrauchen. Ein robuster, getesteter und validierter Architekturansatz für Ihr Motormanagement ermöglicht mehr Sicherheit und Leistung für Ihre Motoren und ermöglicht ein erweitertes Anlagenmanagement und höhere Energieeffizienz. Mit einem umfangreichen Angebotsportfolio, Kompetenzen und Know-how können wir Sie dabei unterstützen, eine nachhaltige Motorintegrationslösung über das elektrische System und die industriellen Prozesse hinweg zu entwickeln.
Vorteile des Altivar 212
Vorteile des Altivar 212
Spezielle HLK-
Fokus auf Gebäudemanagementsysteme (GMS).
Anwenderfreundlich
Einfache Einrichtung, Inbetriebnahme und Diagnosewerkzeuge.
Wirtschaftlich
Integrierte Funktionen und Energieeinsparung.
Schutz & Effizienz
Integrierter EMV-Filter und Anti-Oberschwingungstechnologie, spezielle GMS-Funktionen.
Merkmale
Merkmale
Der Altivar 212 ist ein Frequenzumrichter für 3-phasige Asynchronmotoren von 0,75 kW bis 75 kW. Speziell für die gängigsten Anwendungen im Bereich Fluidmanagement in Gebäuden des tertiären Sektors (HLK) wie Heizung, Belüftung, Klimatisierung und Pumpen entwickelt. Dank des Ökoenergie-Designs können Energieeinsparungen von bis zu 70 % im Vergleich zu einem herkömmlichen Steuerungssystem erzielt werden. Der Altivar 212 deckt Motorleistungen zwischen 0,75 kW und 75 kW bei folgenden Versorgungen ab:・ 200...240 V 3-phasig, von 0,75 kW bis 30 kW, IP 21 ・ 380...480 V 3-phasig, von 0,75 kW bis 75 kW, IP 21 ・ 380...480 V 3-phasig, von 0,75 kW bis 75 kW, UL Typ 12/IP 55 ・ Drehzahlbereich: 1:50 ・ Vorübergehendes Überlastmoment: 110 % - 60 s. ・ Integrierte EMV-Filter, Kategorien C1 bis C3, je nach Modell ・ Am häufigsten auf dem Markt eingesetzter Kommunikationsbus: Modbus, METASYS N2®, APOGEE FLN P1® und BACnet®. Optional: LonWorks ・ Entspricht internationalen Normen und Zertifizierungen: UL, CSA, C-Tick und NOM ・ Die Anti-Oberschwingungstechnologie ermöglicht eine THDI < 30 % erreicht
Zentrales technisches Management・ Sofortige Anzeige des Energieverbrauchs ・ Erkennung von Ausfällen für schnelles Eingreifen, einschließlich Bandbruch, Trockenlauf der Pumpe, Phasenausfall und Versorgungsfehler ・ Vorbeugende Wartung zur Kostensenkung und Optimierung der Anlage, einschließlich Fehlermeldungen, Betriebszeiten und mehr ・ Anschluss an das Gebäudeüberwachungsnetzwerk über integrierte Protokolle Anwenderfreundlichkeit・ Tools zur Installation, Parametrierung und Anzeige der Installation (dezentrales Grafikterminal in 6 Sprachen, Multi-Loader, Bluetooth und SoMove Mobile) • kompakte Größe ・ Einfache Wartung Schutz・ Garantierte Betriebskontinuität ・ Spezielle Funktionen der Baureihe "Gebäude" (Brandmodus, Registerüberwachung, mechanische Schutzfunktion usw.) ・ Integrierter EMV-Filter, Anti-Oberschwingungstechnologie (THDI ˜ 30 %)
Belüftung (aktiv):・ Geringere Lärmbelastung (Luftgeräusche, Motorgeräusche usw.) ・ Erkennung eines Bruchs von Übertragungskomponenten ・ Rauchabzug: Zwangsstart mit Fehlerunterdrückung ・ Automatischer Neustart ・ Ermöglicht die Registerverwaltung Heizung und Klimaanlage:・ Optimierung der Steuerung in der Flüssigkeitsaufbereitung ・ Verwendung eines PID-Reglers (Temperatur, Durchfluss, Druck usw.) ・ Einstellbare Durchflussraten für besseres Energiemanagement ・ Unterdrückung der mechanischen Resonanz Pumpen:・ Erkennung von Unterlast/Überlast, Trockenlauf der Pumpe ・ Konfiguration mehrerer Motoren ・ Begrenzung der Betriebszeit bei niedriger Drehzahl ・ Ruhe-/Weckfunktion
Anwendungsbereiche
Anwendungsbereiche
Gesundheitswesen
Hotels
Nahrungsmittel & Getränke
Wasser & Abwasser
Anleitungs-Videos
Anleitungs-Videos

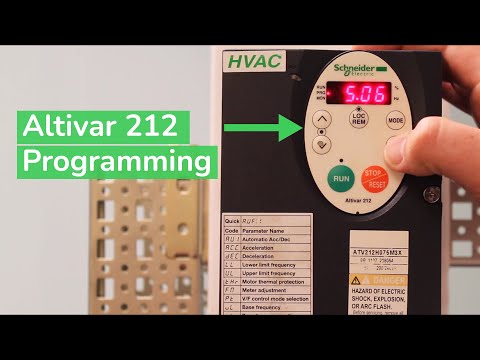

Erstmalige Programmierung des Umrichters Altivar 212
Tutorial zur Erstkonfiguration des Frequenzumrichters Altivar ATV212 einschließlich aller grundlegenden Einrichtungsparameter für den Ersteinsatz.
Konfigurieren des ATV212 für eine Lüfteranwendung
Beispiel für Drehzahlregelung oder Durchflussregelung gemäß einer Referenz.
Konfigurieren des Betriebs mit voreingestellter Drehzahl an Umrichtern Altivar 212
Lernprogramm zur Einstellung der Funktion der voreingestellten niedrigen und hohen Drehzahl am Frequenzumrichter Altivar ATV212.
Programmierung eines ATV212-Umrichters für die 2-Draht-Steuerung & VIA als Drehzahlsollwert
Lernprogramm zur Programmierung der Altivar ATV212-Umrichter für die 2-Draht-Steuerung und zur Verwendung eines 0- bis 10-VDC-Geschwindigkeitssignals auf VIA.
