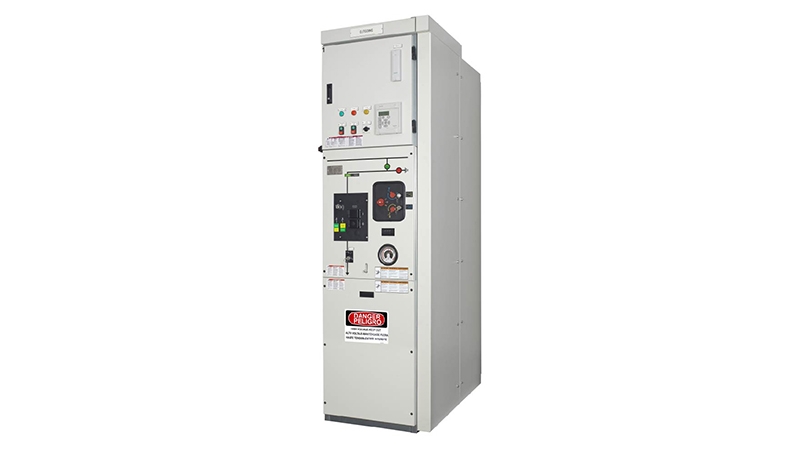

Objevte CBGS-0

CBGS-0 je optimálním řešením pro různé elektrické aplikace středního napětí od transformátorových stanic až po primární zdroje napájení. Toto kompaktní a modulární rozvaděč GIS nabízí flexibilitu i dlouhou životnost s nízkými nároky na údržbu. Je to vynikající volba pro jakékoli místo, včetně těch s omezeným prostorem nebo náročnými podmínkami prostředí. CBGS-0 je úsporné, protože montáž, rozšiřování a demontáž probíhají přímo na místě.

Výhody CBGS-0

  • Jednoduchost

    • Nízká doba výměny panelu, dokonce i uprostřed rozvaděče
    • Snadný provoz s ergonomickým a řízeným operátorským rozhraním
    • K dispozici na pracovišti připraveném k připojení.
    • Kompaktní základní provedení s šířkou 24" až 38 kV.
    • Až 70% úspora místa ve srovnání s návrhy AIS
    • Určeno pouze pro přístup zepředu.

  • Vyšší bezpečnost

    • Žádné exponované složky středního napětí
    • Snížená pravděpodobnost elektrického oblouku nebo poruch fáze-fáze
    • Minimalizace lidské interakce díky dlouhým údržbovým cyklům.
    • Vestavěné blokování zabraňující neúmyslnému spuštění.
    • Nádrž na plyn z nerezové oceli

  • Účinnost a spolehlivost

    • Části pod napětím uzavřené v těsných krytech nebo s pevnou izolací.
    • Minimální ovlivnění stavem prostředí, škůdci nebo prachem
    • Monitorovací zařízení je součástí dodávky pro každý plynový prostor.
    • Žádná manipulace s plynem SF6 během montáže nebo údržby
    • Recyklovatelné materiály na konci životnosti, včetně služeb recyklace plynu SF6.

Vlastnosti

  • CBGS-0 je k dispozici v konfiguracích se síťovými a napájecími kabely, vazbami a kabelovými úseky. K dispozici jsou také transformátory napětí s primární pojistkou a transformátory proudu.
  • CBGS-0 používá uzemněný a stíněný systém pevných izolovaných sběrnic instalovaný v horní zadní části rozváděče, mimo prostor s plynem SF6, což umožňuje změny systému bez manipulace s plynem na místě.
  • Technologie: Plynem izolovaný rozvaděč s jističem SF6 nebo vakuovým jističem
  • Standard: IEC, ANSI/IEEE
  • Certifikace: ENA, UL Listed
  • Systém přípojnic: samostatný

Úroveň izolace

Při průmyslové frekvenci, 50 Hz

(kV rms)

50

70

60

Pro bleskovou rázovou vlnu

(špičkový výkon kV)

125

170

125

Jmenovitý proud

Sběrnice

A)

1250 / 1600 / 2000

1250 / 1600 / 2000

1200 / 2000

Příchozí/odchozí

A)

630 / 1250 / 1600 / 2000

630 / 1250 / 1600 / 2000

600 / 1200 / 2000

Zkratový vypínací proud

kA)

25 / 31,5

25 / 31,5

25 / 31,5

Zkratový proud

(vrchol kA)

65/82

65/82

65/82

Krátkodobý výdržný proud

(kA – 3 s)

Max 25/31,5

Max 25/31,5

Max 25/31,5

Odolnost vůči vnitřnímu oblouku

(AFL & AFLR) IEC 62271-200 ANSI C.37.20.07 Typ 2B

(kA - 1 s)

31,5

31,5

31,5

Relativní jmenovitý tlak plynu SF6 při 20 °C

(bar)

0,30

0,30

0,30

Krytí

Prostor VN

IP65

IP65

IP65

Prostor NN

IP3X - IP41

IP3X - IP41

IP3X - IP41

Aplikace

  • Infrastruktura

    Zjistit více

  • Ropný a plynárenský průmysl

    Zjistit více
  • Výchozí alternativní text

    Průmysl

    Zjistěte si více

  • Kovy, těžba a nerosty

    Zjistit více
