Comment symboliser les variables d'entrées / sorties associées aux modules analogiques TSXAEY et TSXASY sous PL7 Pro ?

Pour symboliser les variables d'entrées / sorties associées aux modules analogiques TSXAEY et TSXASY, procéder comme suit :

• s'assurer de la présence du module analogique dans la configuration matérielle et l'ajouter si nécessaire.

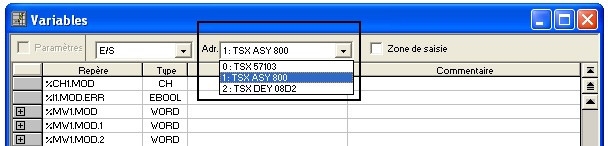

• dans l'écran " Variables " sélectionner l'adresse du module analogique :


• Pré-symboliser les variables liées à la voie analogique

PL7 donne la liste des variables pré-symbolisées :
(en cliquant sur [+] à gauche de chaque variable, il est possible d'accéder au symbole de chaque bit d'un mot)

Remarque :
Se reporter à la documentation PL7 (Métier Premium analogique, chapitre " bits et mots associés ") pour connaitre la signification des différentes variables.
