Comment configurer la prise TER de l'automate TSX Micro pour une communication en protocole Modbus ?
Le fonctionnement de la prise TERMINAL (et AUXILIAIRE) dépend de deux paramètres :
- la configuration logicielle de la voie 0 définie sous PL7 Micro / Junior / Pro,
- l'état du signal de la broche /DPT de la prise TER.
Par conséquent, pour une communication en protocole Modbus il est nécessaire de :
- sélectionner liaison ModBus / JBUS dans la configuration PL7 de la voie 0,
- connecter au 0V (broche 7) la broche /DPT (broche 5) de la prise TER.
Remarque :
L'utilisation du boîtier TSXPACC01 permet de connecter la broche /DPT au 0 V par l'intermédiaire du switch S1 en le basculant sur la position S.
Illustration :

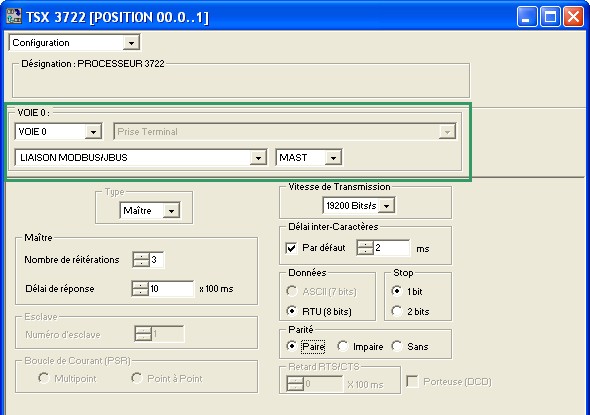

Configuration de la voie 0 sous PL7
Signal /DPT à 0 via le boîtier TSXPACC01
