I contatori di diagnostica delle comunicazioni del modulo BMXNOM0200, evidenziati nella schermata di Debug visibile alla pagina 85 del manuale al link di cui sotto, non sono inclusi negli IODDT di modulo e canale ma sono disponibili a parte agli indirizzi che si trovano nella tabella di pagina 131 dello stesso manuale.
Bisogna tuttavia prestare attenzione al fatto che i valori dei contatori letti agli indirizzi suddetti non vengono aggiornati implicitamente ma solo a valle di uno scambio esplicito realizzato mediante blocco READ_STS della cui gestione si può trovare dalla pagina 121 alla pagina 124 sempre del manuale al link di cui sotto.

URL => https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000002699&p_enDocType=User guide

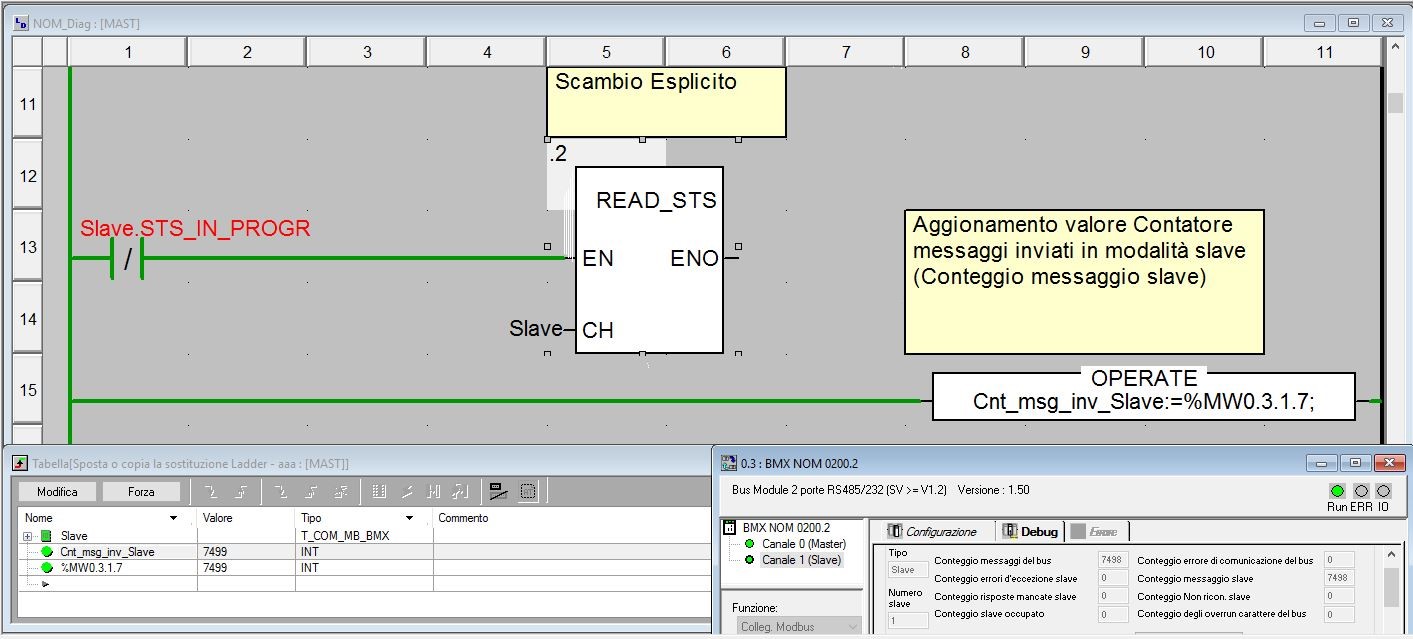

L'immagine allegata riporta inoltre un esempio dello scambio esplicito inerente tale situazione.
