Come devo collegare il potenziometro su inverter ATV320?

Il potenziometro (da 2 a 10 KOhm) deve essere lineare e collegato su AI1. In alternativa al potenziometro è possibile utilizzare gli altri ingressi analogici AI2 (-10….+10 V) oppure AI3 (4….20 mA).

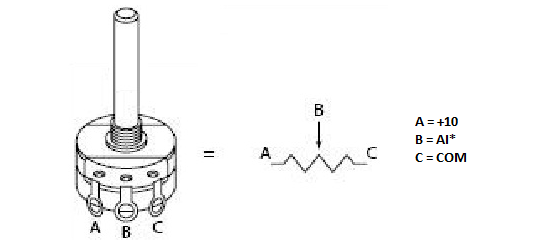

Il collegamento del potenziometro deve essere effettuato come da allegato:

A/ingresso=+10V

B/centrale=AI1

C/uscita=COM

potenziometro, regolazione atv320

Pubblicato per: Schneider Electric Italy

Allegati
Collegamento potenziometro.png [31.65 KB]
