Jaka jest charakterystyka wyzwalaczy nadprądowych w temperaturze otoczenia wyłączników Acti 9 iC60 w oparciu o normy IEC 60898-1 i IEC 60947-2?

Tabela obniżania wartości znamionowych (dołączona w załącznikach) dla urządzeń iC60 opiera się na testach w odniesieniu do wymagań norm IEC 60898-1 i IEC 60947-2.

Norma IEC 60898-1:
Testy należy przeprowadzać w temperaturze otoczenia 30°C.
Konwencjonalny prąd wyzwalający 1,13 x In
Konwencjonalny prąd wyzwalający 1,45 x In
Konwencjonalny czas 1h

Norma IEC 60947-2:
Konwencjonalny prąd wyzwalający 1,05 x In
Konwencjonalny prąd wyzwalający 1,3 x In
Konwencjonalny czas 1h
Każdy producent określa znamionową temperaturę otoczenia.
50°C dla modułowych wyłączników nadprądowych zgodnych z obiema normami (IEC 60898-1 i IEC 60947-2)
40°C dla modułowych wyłączników nadprądowych zgodnych tylko z IEC 60947-2

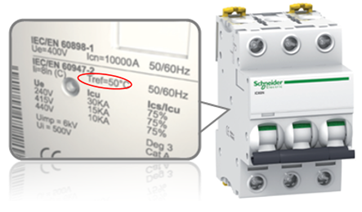

Ponadto producent jest odpowiedzialny za uwzględnienie temperatury otoczenia testu przy prądzie znamionowym, wydrukowanej na urządzeniu w następujący sposób:

Więcej informacji na temat tych dwóch norm można znaleźć na blogu:
https://blog.schneider-electric.com/energy-regulations/2014/02/06/iec-60898-1-iec-60947-2-tale-two-standards/
