Jak skonfigurować oprogramowanie EADM do aktualizacji firmware'u napędów ATV340, ATV630 lub ATV930?
Jak skonfigurować oprogramowanie EADM do aktualizacji firmware'u napędów ATV340, ATV630 lub ATV930?
Krok 1:
Pobierz pakiet oprogramowania EcoStruxure Automation Device Maintenance lub EADM w wersji 3.1 lub nowszej.
Krok 2:
Należy również zainstalować dwa certyfikaty.
https://download.schneider-electric.com/files?p_Doc_Ref=PKICER_ROOTCA
https://download.schneider-electric.com/files?p_Doc_Ref=PKICER_TIMESTAMPCA
Krok 3:
Po pobraniu oprogramowania EADM i certyfikatów na komputer otwórz i uruchom oprogramowanie EADM oraz certyfikaty.
Krok 4:
Tymczasowo wyłącz zaporę antywirusową. W przeciwnym razie nie będzie można podłączyć komputera do napędu za pomocą sieci Ethernet.
Krok 5:
Teraz otwórz oprogramowanie EADM i podłącz kabel Ethernet CAT 5 do komputera i portu Ethernet napędu.
Krok 6 :

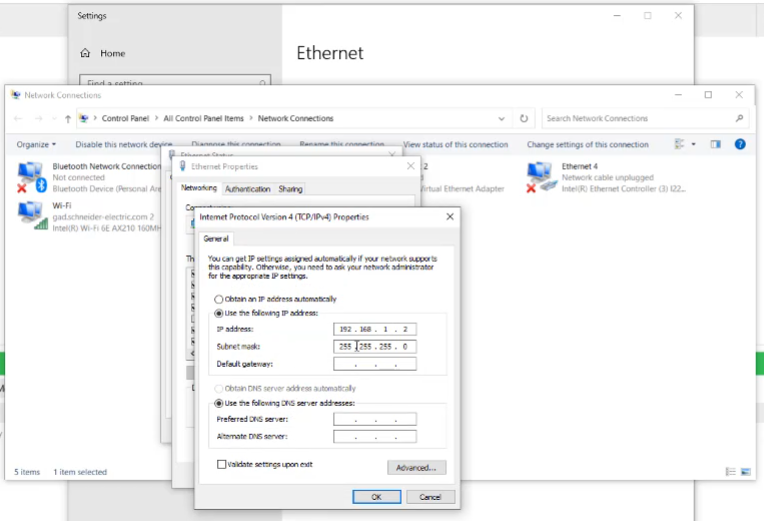

Skonfiguruj port Ethernet komputera za pomocą adresu IP i adresu podsieci w ustawieniach Ethernet na komputerze.
Przykład: Wybierz konfigurację IPV4, ustaw adres na 192.168.1.2, a adres podsieci na 255.255.255.0.
Krok 7:
Ustaw przykładowy adres IP i adres podsieci urządzenia przy użyciu VW3A1111 HM w zakładce "Communcations and Ethernet settings" (Ustawienia komunikacji i sieci Ethernet). Po skonfigurowaniu adresu IP należy wyłączyć zasilanie przemiennika.
Przykładowe ustawienia:
Menu Comm Parameters (Parametry komunikacji), a następnie Ethernet:
Nazwa urządzenia: Test
IP mode: Fixed
Adres IP: 192.168.1.10
Adres podsieci: 255.255.255.0
W tym momencie należy wyłączyć napęd.
Krok 8:
Otwórz oprogramowanie EADM i przejdź do menu ustawień.
- Zakładka Discovery- Upewnij się, że DPWS i Modbus TCP są włączone.
Krok 9:
Menu ustawień

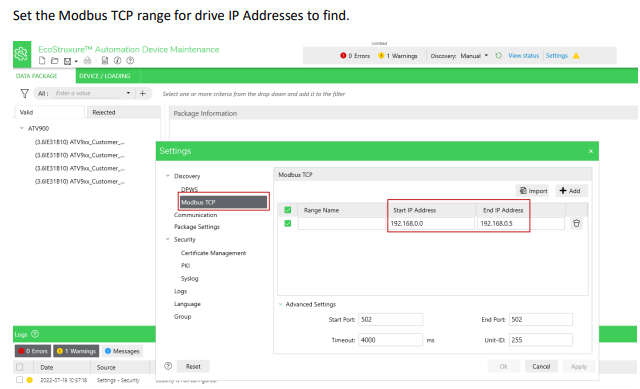

Modbus TCP - skonfiguruj adres IP napędu, aby go znaleźć. W tym przykładzie będzie to adres IP urządzenia 192.168.1.10.
Krok 10:
Ustawienia

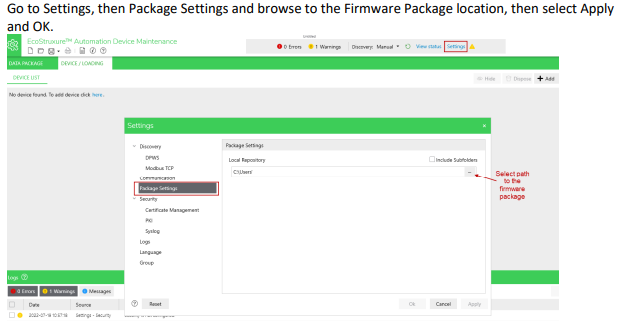

Wybierz: Package Settings: Wybierz ścieżkę do pakietów firmware napędu.
Krok 11:

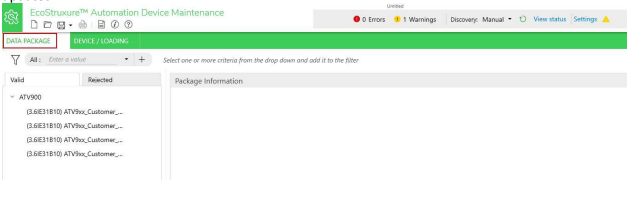

Pakiety firmware napędów powinny być teraz widoczne w zakładce ""Data Packages"(Pakiety danych).
Krok 12:

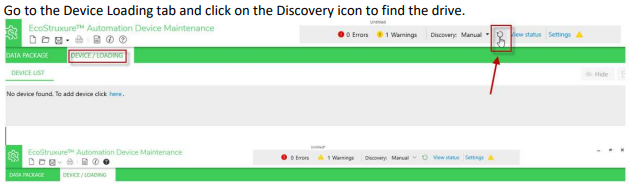

W zakładce Device Loading kliknij ikonę Device discovery, aby wyszukać i znaleźć adres IP napędu.
Krok 13:

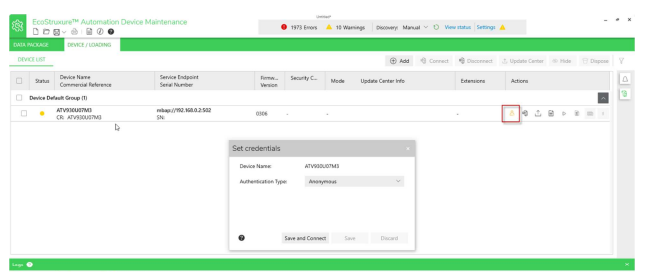

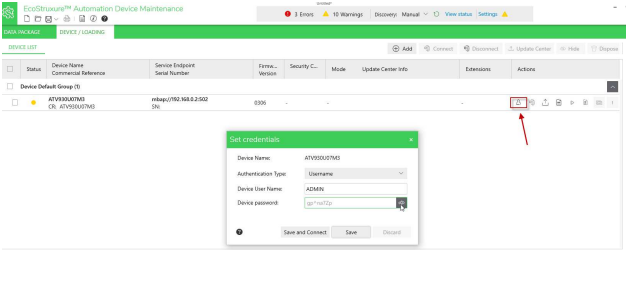

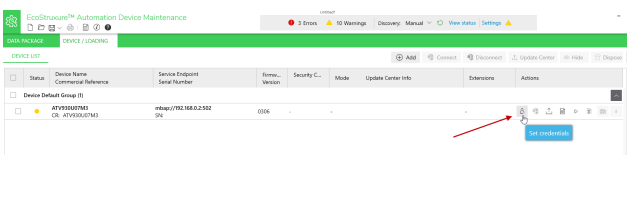

Sprawdź, czy znaleziono wyszukiwany napęd. Następnie kliknij "Set credentials", jeśli urządzenie ma zabezpieczenia, będziesz musiał wprowadzić nazwę użytkownika i hasło, aby się połączyć.
Jeśli zabezpieczenia są wyłączone, możesz wybrać opcję Anonimowe i połączyć się.
Krok 14:
Teraz możesz wybrać żądaną wersję Firmware..
Kliknij ikonę Update Center i wybierz Firmware.
Krok 15:

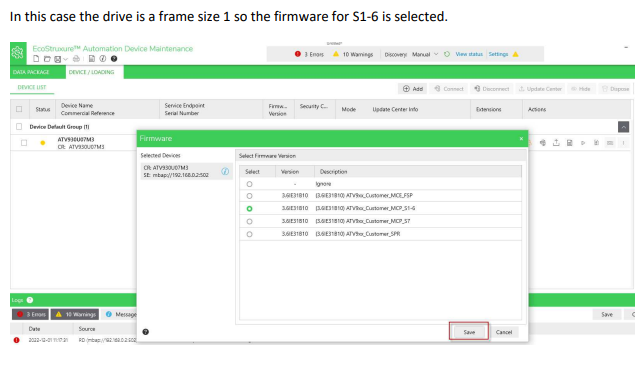

Wybierz rozmiar urządzenia, którego firmware ma zostać zaktualizowany.
Przykład: Rozmiar ramy 1 do montażu ściennego to S1-6.
Krok 16:

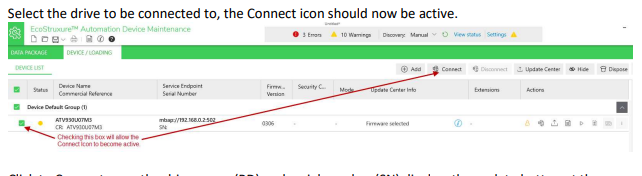

Wybierz napęd, który wymaga aktualizacji firmware.
Krok 17:

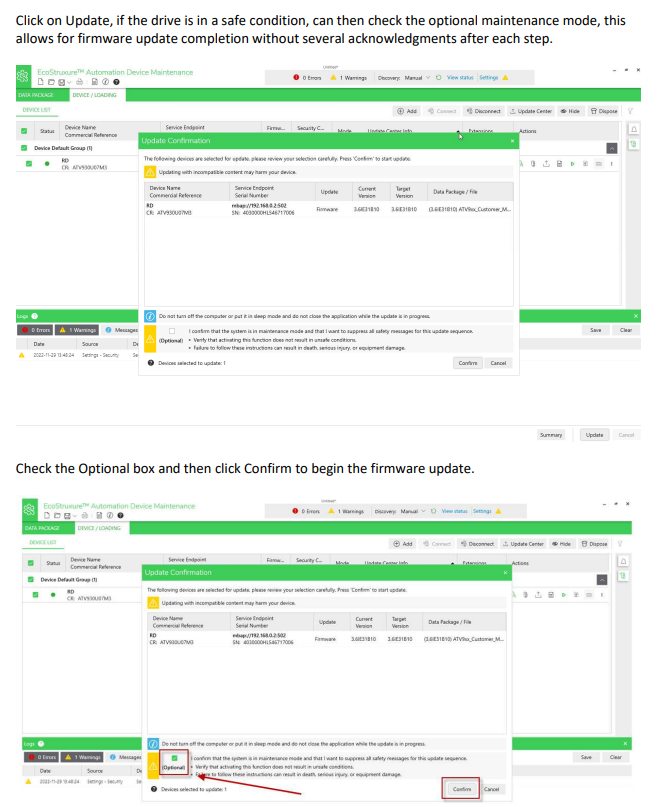

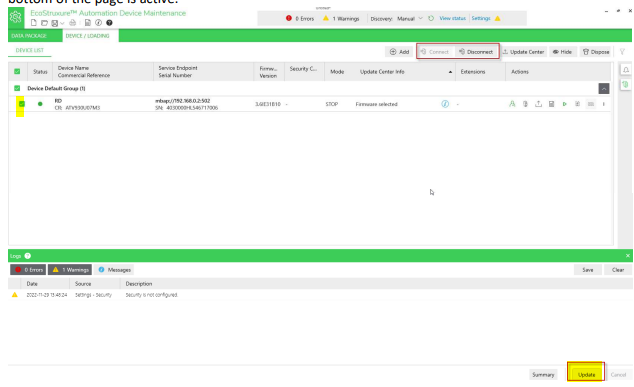

Teraz wybierz lub kliknij przycisk "Update" u dołu strony.
Krok 18:
Możesz opcjonalnie wybrać pole na dole i rozpocząć aktualizację firmware'u.
Krok 19:

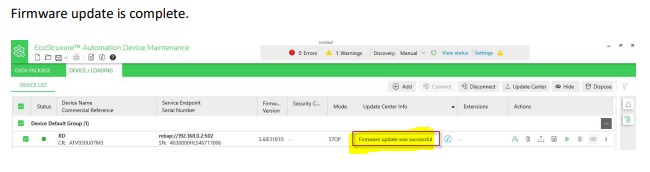

Potwierdzenie zakończenia aktualizacji oprogramowania.
