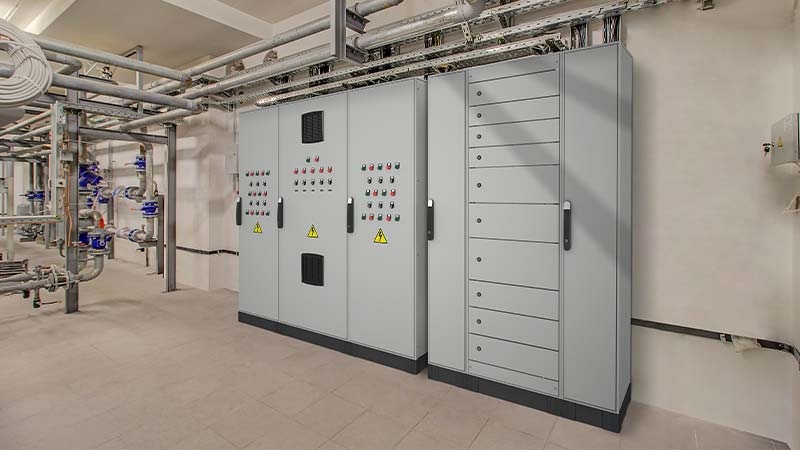

Upptäck PanelSeT SFN för MCC
Upptäck PanelSeT SFN för MCC
Robusthet och tillförlitlighet även i svåra miljöer
Uppdelad och förutrustad lösning som uppfyller standarderna IEC 61439-1 och -2 och som är värd för motorstartare upp till 250 kW. PanelSeT SFN underlättar design och uppbyggnad av motorstyrningscenter (MCC), som erbjuder den robusthet och tillförlitlighet som krävs i svåra industrimiljöer samtidigt som underhållseffektiviteten optimeras. Den är mer än 50 % tillverkad av stål som tillverkats av återvunnet material och förnybar energi och stöder utvecklingen av din verksamhet mot miljövänlighet och hållbarhet.
Fördelar med PanelSeT SFN för MCC
Fördelar med PanelSeT SFN för MCC
Skåpet som minskar ditt klimatavtryck
Bidrar till hållbarheten i motorstyrningscentraler:
- Konstruerad enligt bästa praxis för ekodesign
- Över 50 % av stålet produceras av återvunnet material och energi från förnybara källor
- Återvinningsbar och hållbar förpackning
Flexibelt skåp
- Helt kompatibel med PanelSeT SFN- och Prismaset HD-kapslingar för att kombinera eldistribution, automatisering och motorstyrning i samma ställverk
- Anskaffning som kit driver till oöverträffat antal möjliga konfigurationer: kapsling, funktionell enhet och partiella dörrdimensioner
- Kapslingar tillverkade enligt dina egna specifikationer, tack vare anpassningstjänster för PanelSeT
Det robusta skåpet
- 1 500 kg nominell statisk belastning och säkerställer stabilitet vid lyft och transport
- PanelSeT-skåp som är utformade för tunga branscher säkerställer motorskyddets långsiktiga tillförlitlighet
Det snabbyggda skåpet
- Utformad för effektiv montering, vilket möjliggör snabb och effektiv installation. Snabbfästsystemet gör det möjligt att hålla fast monteringsplattan på den funktionella enheten under installation och kabeldragning av enheten
- Enkel att kombinera sida vid sida eller baksida mot baksida
Funktioner
Funktioner
Tekniska egenskaper
- Topp- och bottenramar, vertikala upphöjningar av koldioxidsnålt stål
- Avtagbart tak
- Partiella dörrar:
- Slät: 150 till 1 200 mm hög
- Genomskinligt (Securit®-glas): 400 till 1 000 mm hög
- låshandtag med 5 mm dubbelstrecksinsats.
- Baksida/sidopaneler
- dubbelvikt metallplåt för ökad styvhet,
- externt fäste med skruvar för kortare monteringstid
- Strukturerad yta, epoxipolyesterbeläggning, RAL 7035 grå
- Skyddsgrad: IP54 (certifierad)
- Åtkomst till kablar: fram/bak
- Inkommande och utgående kabelpositioner: överst/underst
- IEC61439-1&2-certifierad med:
- Isoleringsspänning (Ui): 1 000 V
- Märkspänning (Ue): 415 V
- Koordinering: typ 2
- Märkström: 2 500 A (Linergy och koppar)
- Kortslutning (Icw - 1 sek.): 85 kA rms
- UL (cULus)-klassad: typ 1 och 12 enligt UL50E
Mått
- Höjd:
- 2 000 mm
- Bredd:
- 300/400 mm: för kanalskena och kablar
- 600/800 mm: för funktionella enheter
- Djup:
- 600 mm
- 800 mm
Applikationer
Applikationer
Industri
Utforska merVatten och avlopp
Utforska merHVAC
Utforska merEldistribution
Utforska mer
Så här monterar du ett golvskåp
Så här monterar du ett golvskåp
Så här monterar du ett golvskåp
PanelSeT SFN kit-kapslingen är enkel att montera och ger en tillförlitlig och mycket tillfredsställande upplevelse. Alla komponenter är sömlöst integrerade, vilket resulterar i en färdig produkt av överlägsen kvalitet. Detta är ett bevis på PanelSeT:s känsla för detaljer och hantverk.
