Modernisera ditt elnät med en smart ringhuvudenhet (RMU)
Ringhuvudenheten är ett kompakt, helt slutet, fabriksbyggt skåp avsett för eldistribution med mellanspänning (MV). Det här ställverket är enkelt att byta ut, kräver minimalt underhåll och erbjuder hög skyddsnivå. För att tillgodose olika behov finns RMU:er med olika spänningsalternativ, vilket gör dem lämpliga för både utomhus- och inomhustillämpningar. Schneider Electric erbjuder avancerad teknik och innovation till ditt elnät genom vårt exklusiva utbud av smarta ringhuvudenheter som garanterar säkerhet och effektivitet vid uppgraderingar.

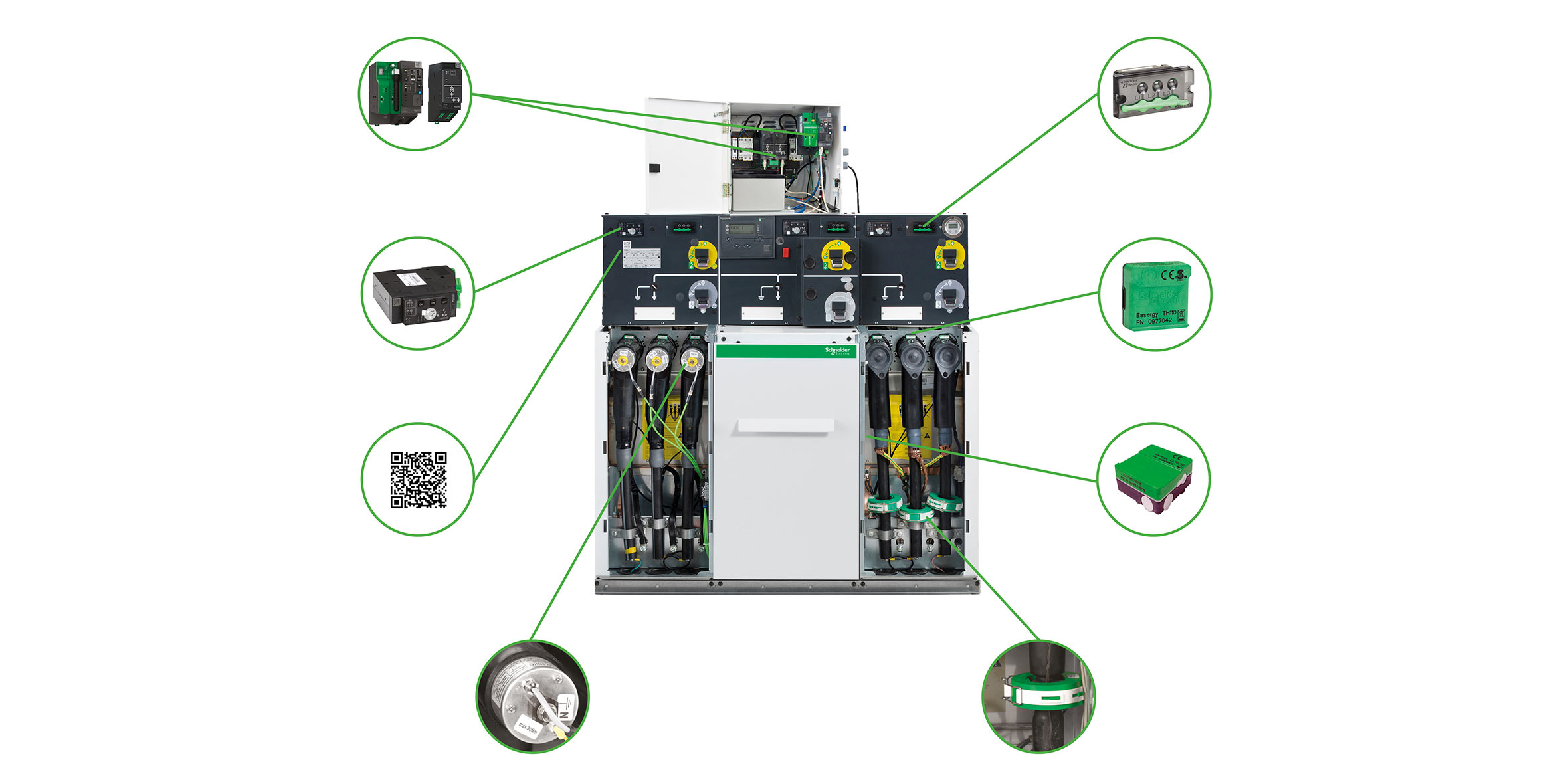

Den smarta RMU:n är sömlöst integrerad med PowerLogic T300 fjärrterminalenhet (RTU) och våra innovativa givare för tillståndsövervakning. Det är en innovativ lösning som gör det enklare för dig att möta de ständigt föränderliga utmaningarna inom eldistribution. Den smarta RMU:n är en allt-i-ett-lösning som är lätt att köpa, installera och underhålla, vilket bidrar till att minska driftskostnaderna. Dess robusta utformning passar även i de tuffaste miljöer.
En smart RMU är en avancerad version av den traditionella ringhuvudenheten, utformad för MV-distributionsnät. Medan en konventionell RMU tillhandahåller grundläggande kopplings- och skyddsfunktioner, integrerar en smart RMU digital teknik såsom avancerad analys, fjärrövervakning, automatiserad feldetektering och omkonfigurering av elnätet. Den är vanligtvis utrustad med givare, kommunikationsmoduler och fjärrterminalenheter (RTU:er), vilket möjliggör datainsamling i realtid och integration med smarta elnätplattformar.
Smarta RMU:er erbjuder en rad digitala funktioner, bland annat:
• Fjärrstyrning och övervakning via SCADA-system och RTU:er som PowerLogic T300.
• Tillståndsövervakning med hjälp av termiska givare, givare för partiell urladdning och prediktiv analys.
• Efterlevnad av cybersäkerhet med standarder som IEC 62351 och IEEE P1686.
• Automatiserad felisolering och strömåterställning, vilket minskar avbrottstiderna och förbättrar SAIDI-mätvärdena.
• Integration med distribuerade energiresurser (DER) och stöd för minskade koldioxidutsläpp och decentralisering av elnätet.
Smarta RMU:er ger flera fördelar:
- Förbättrad tillförlitlighet genom loopade nätverkskonfigurationer och avancerade funktioner för övervakning, skydd, styrning och automatisering tack vare användning av RTU.
- Minskade drifts- och underhållskostnader tack vare förebyggande underhåll och färre manuella ingrepp.
- Förbättrad energieffektivitet och lasthantering via avancerad analys i RTU.
- Miljömässig hållbarhet, särskilt med SF6-fri användning.
- Förbättrad energitillgänglighet med en kostnads- och tidseffektiv lösning (SAIDI).

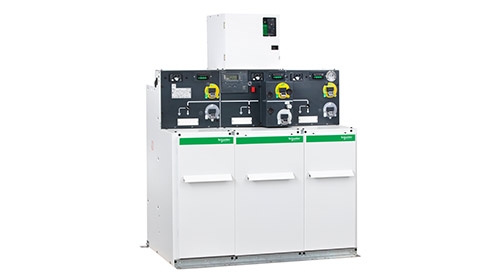

RM6
Läs mer om våra över 2 000 000 moduler med en installerad MV-ringhuvudenhet.
Upptäck nu
PowerLogic T300
Upptäck en kraftfull fjärrterminalenhet (RTU) för matningsautomatisering.
Visa fler
Upptäck hur digitalisering, minskat koldioxidavtryck och decentralisering förändrar energivärlden.
Övervakning av ringhuvudenheter (RMU)
Ta reda på hur ett effektivt program för resurshantering och viktiga förbättringar syftar till att lokalisera den exakta platsen för distributionsnätet som behöver underhållas och repareras, utan att behöva gissa dig fram.
Varför välja smart RMU
Snabbare strömåterställning tack vare decentraliserade system
Uppfyller de senaste standarderna för internetsäkerhet
Expertis från RMU-marknadsledaren med över 2,5 miljoner installationer världen över
Aktiverad smart RMU ansluten
Vårt erbjudande på ingångsnivå hjälper dig att förbättra det dagliga utrustningsunderhållet och minska driftskostnaderna (OpEx). Den har trådlösa termiska sensorer och en smartphone-app för att byta ut infraröd termisk avläsning. Den möjliggör också tidig detektering av tillstånd som kan resultera i elektriska anslutningsfel, bränder, ljusbågar eller värre.
Avancerad smart RMU ansluten

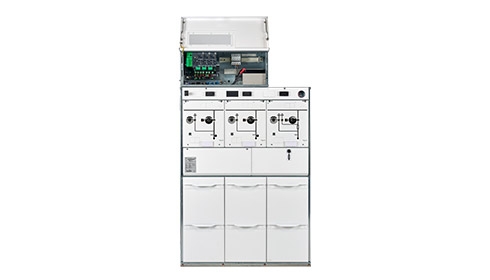

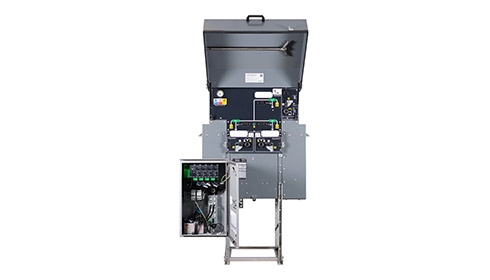

Upptäck vårt helt optimerade och integrerade avancerade utbud för styrning, mätning, tillståndsövervakning och feldetektering. Minska drifts- och underhållskostnaderna och optimera dina nätverk för ökad efterfrågan. Den här avancerade lösningen finns för RM6, FBX och Ringmaster.
Vill du framtidssäkra din verksamhet?
Missa inte viktiga branschnyheter.
Behöver du hjälp?
Produktväljare
Hitta snabbt och enkelt rätt produkter och tillbehör för dina ändamål.
Begär en offert
Ställ din fråga online så kontaktar vi dig.
Här köper du
Hitta enkelt närmaste Schneider Electric-distributör på din ort.
Hjälpcenter
Hitta alla supportresurser som du behöver på ett ställe.
1. Vad är funktionen för en RMU (Ring Main Unit)?
Huvudfunktionerna för en RMU (Ring Main Unit) är kretskontroll, isolering från defekt utrustning och styrkretsar till omkopplingsfunktioner. Huvudringenheten används i ett sekundärt distributionssystem. Den används mest för att ge en oavbruten strömförsörjning. Den skyddar även din sekundära sidotransformator från transient ström då och då. Du kan använda en brytarsäkringskombination eller en effektbrytare för att skydda transformatorn, beroende på dina tillämpningar och belastningsförhållanden. När den kombineras med reläer förbättrar effektbrytaren förmågan att skydda selektivt jämfört med en medelspänningssäkring. Kontrollera att transformatorns överspänningsström inte fungerar felaktigt. Detektering av fas-till-fas-felströmmar samt låg jordintensitet.
I olika affärsområden används RMU-elskåp (ringhuvudenhet) med en mängd olika tillämpningar för sekundära kretsdistributionssystem, inklusive ingångsväxling för transformatorstationer, integrerade transformatorstationer osv.
RMU är en uppsättning fabriksmonterade ställverk som används vid lastanslutningspunkter. Den består av en smältbrytare, effektbrytare, brytare som matar en distributionstransformator och två brytare som kan ansluta belastningen till en eller båda huvudledarna. RMU:er har i allmänhet spännings- och strömintervall på upp till 24 kV respektive 360 A.
RMU-skåp är små, tillförlitliga, säkra, enkla att underhålla, snabbt utbytta och utbyggbara. RMU-ställverket tillverkas i olika spänningar för att uppfylla behoven för både inomhus- och utomhustillämpningar. Dessutom används RMU främst för mellanspänningsanvändning.
2. Varför krävs RMU (Ring Main Unit)?
RMU krävs eftersom den isolerar defekt utrustning från resten av utrustningen för att förhindra kortslutning eller orsaka ytterligare olyckor. Ringhuvudenheten, RMU, har också ett självförsörjande skyddssystem. Detta numeriska relä med användargränssnitt är baserat på mikroprocessorer (olika tillverkare har olika utformningar). Förebyggande av överström- och jordfel är några av de funktioner som detta relä erbjuder. Olika tillverkare kan tillhandahålla olika skyddsnivåer, eller så kan tillverkare tillhandahålla skydd baserat på användarens önskemål. RMU-skåp är en banbrytande teknik som gör det enkelt att hantera de många eldistributionsproblemen. RMU (Ring Main Unit) är en helhetslösning eftersom det är ett säkert ställverk som är enkelt att installera och underhålla, vilket gör att elbolag kan öka nätverkstillförlitligheten och tillgängligheten samtidigt som driftskostnaderna sänks.
RMU krävs i ett elsystem eftersom det styr kretsen för att växla funktioner, separerar den defekta utrustningen från resten av kretsen och skyddar mot överbelastning, kortslutningsströmfel och jordfelsström. I olika tillämpningar, inklusive ingångskoppling för transformatorstationer, integrerade transformatorstationer etc., används RMU-elskåp i det sekundära kretsdistributionssystemet.
RMU finns tillgänglig i olika spänningsnivåer och kan installeras inomhus och utomhus baserat på omständigheterna. Vid belastningsanslutning och kopplingsplatser för ringliknande distributionssystem används ringhuvudenheterna i underjordiska kabeldistributionsnätverk.
