เมื่อใช้งานอุปกรณ์เสริม GVAM11 ร่วมกับเบรกเกอร์ GV2/GV3 เพราะเหตุใดเมื่อกดปุ่มเทส หน้าคอนแทคจึงไม่ทำงาน

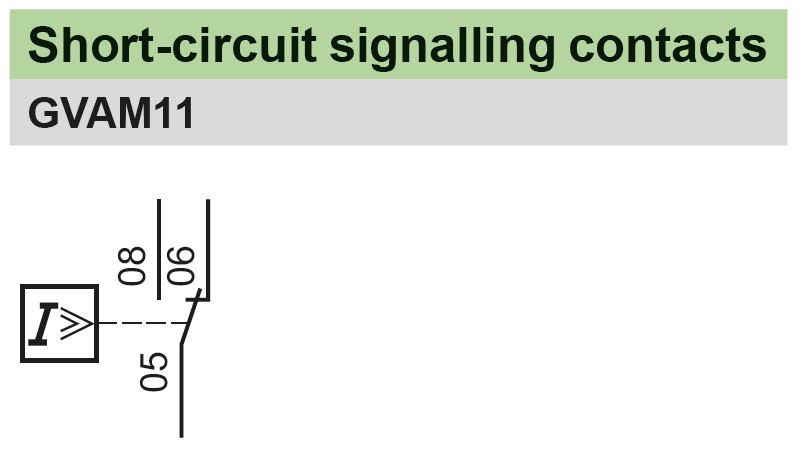

GVAM11 คือ Short-Circuit signalling contact.
- ในสภาวะปกติ หน้าคอนแทคจะคงอยู่ที่ ขั้ว 05 และ 06
- เมื่อ GV2/GV3 ทริป เนื่องจากไฟฟ้าลัดวงจร (short circuit) , หน้าคอนแทคจะเปลี่ยนจากขั้ว 06 ไปที่ 08 ในขณะเดียวกัน ปุ่มรีเซต (ปุ่มสีฟ้า) จะเด้งขึ้น
- ลูกค้าจะสามารถกดปุ่มรีเซตที่หน้าตัว GV2/GV3 ได้ก็ต่อเมื่อ ปุ่นรีเซตของตัว GVAM11 ได้รีเซตแล้ว
เพราะฉะนั้นแล้ว หน้าคอนแทคของ GVAM11 ไม่สามารถเปลี่ยนได้เมื่อเรากดปุ่มเทส ที่ตัว GV2/GV3 เนื่องด้วย ปุ่มเทสนี้เป็นการจำลองการตัดวงจรจากกระแสไฟฟ้าเกิน ซึ่งไม่ได้เป็นการจำลองการลัดวงจร
ดังนั้นการกดปุ่มเทศที่ตัว GV2/GV3 จึงไม่สามารถทำให้หน้าคอนแทคของ GVAM11 เปลี่ยนได้
