วิธีการติดตั้งและเดินสาย ของ braking resistor สำหรับ ATV340

สำหรับ ATV340 (size 1 และ size 2) หรือ ATV340 ขนาดตั้งแต่ ATV340U07N4 (0.75kW) ... ถึง ATV340U75N4 (7.5kW)
จะเดินสายสำหรับ braking resistor ที่ขั้วเทอร์มินอล PB และ PBe บน CN10 connector

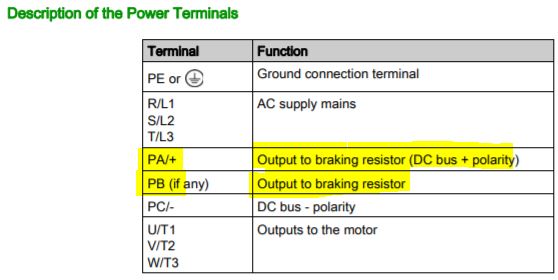

สำหรับ ATV340 (size 3 หรือสูงกว่า) หรือ ATV340 ขนาดตั้งแต่ ATV340D11N4 (11kW) เป็นต้นไป
จะเดินสายสำหรับ braking resistor ที่ขั้วเทอร์มินอล  PA/+ และ PB
