ทำไมรีเลย์ R1 ไม่เปลี่ยนสถานะบน ATS48 Softstart?

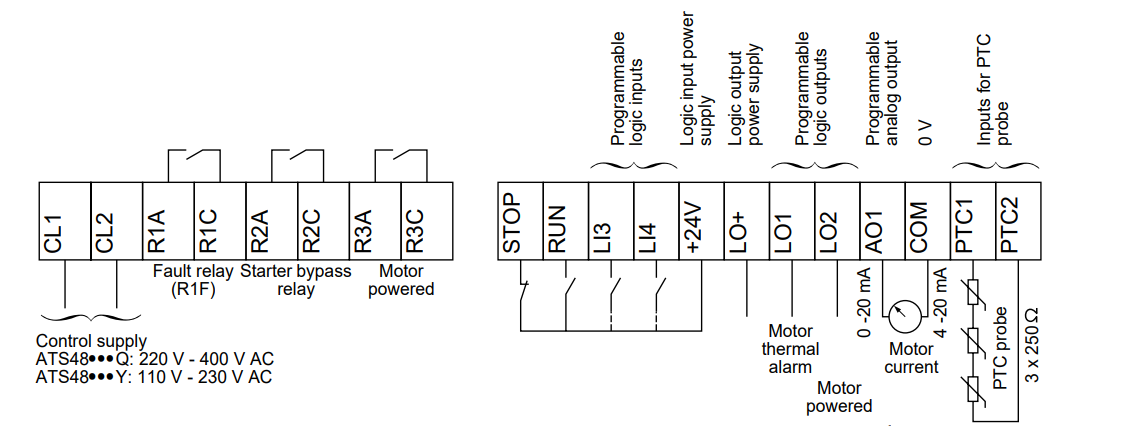

สามารถตั้งโปรแกรมรีเลย์ R1 ในเมนู IO พารามิเตอร์ r1 เป็นพารามิเตอร์สำหรับ Fault Relay หรือ Isolation Relay
ถ้า r1 = r1F (Fault Relay) เมื่อเปิดเครื่องจะหน้าคอนแทคจะปิด (Closed contact) เพื่อบอกว่าไม่มีข้อผิดพลาด เมื่อมีข้อผิดพลาดหรือ Fault หน้าคอนแทคจะเปิดขึ้น (Open contact)  ทั้งนี้ r1F คือค่าเริ่มต้นสำหรับรีเลย์ R1
ถ้า r1 = r1I (Isolation Relay) หน้าคอนแทคจะปิด (Closed contact) เมื่อคำสั่ง run ทำงานเท่านั้น โดยทั่วไปจะใช้เพื่อควบคุมคอนแทคเตอร์แบบแยกซึ่งป้อนพลังงานหลักไปยัง ATS48

โปรดทราบว่าหากตั้งค่าการรีสตาร์ทอัตโนมัติ ArS ในเมนู PrO เป็น ON หน้าคอนแทคที่จะเปิดของ  Fault Relay จะหน่วงเวลาจนกว่าเครื่องจะผ่านขั้นตอนการรีสตาร์ทอัตโนมัติและไม่สามารถรีสตาร์ทได้
