วิธีการเชื่อมต่อ Vn กับ NCT ของ Powerpact frame P และ R หรือ Masterpacts อื่นๆ?

การเชื่อมต่อ Vn จะถูกใช้  Power trip unit (5.0P or 6.0P) หรือ Harmonic (5.0H or 6.0H) trip unit เพื่อเป็นการตรวจสอบแรงดันไฟฟ้า

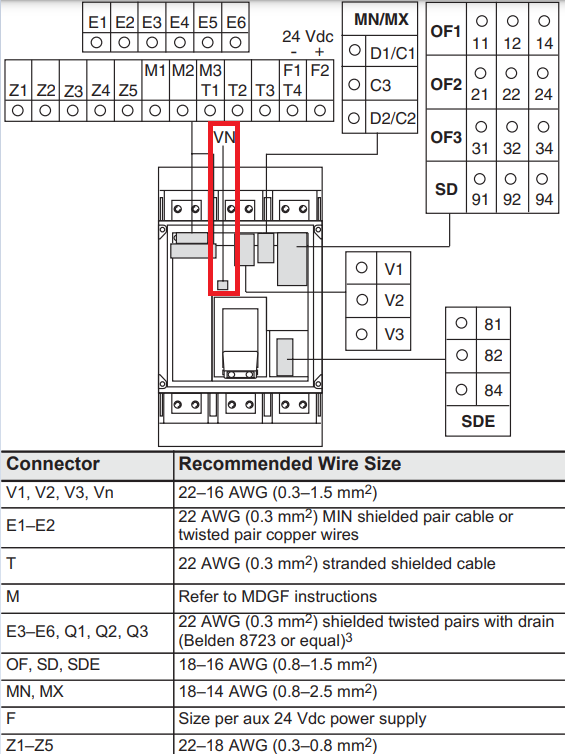

โดยที่วิธีการเชื่อมต่อ Vn กับ NCT คือสามาถต่อสายไฟจาก Vn ของ NCT ไปยัง Vn บนเบรกเกอร์ได้เลย สำหรับ  Powerpact frame P และ R หรือ Masterpacts
ซึ่งการเชื่อมต่อ Vn จะไม่ได้ใช้กับ ammeter trip unit (5.0A or 6.0A)  เนื่องจากเป็นการตรวจสอบเฉพาะกระแสไฟ ไม่ใช่การตรวจสอบแรงดันไฟฟ้า
