Sectionneurs de commutation hautes performances, éprouvés sur le terrain
Améliorez votre solution avec des sectionneurs de commutation testés sur le terrain. Les sectionneurs de commutation de Compact ins/inv, anciennement appelés Interpact, contribuent à la sécurité dans une large gamme d'applications basse tension. Cette large gamme cohérente est complétée par une variété d'accessoires et d'équipements auxiliaires. Optimisez votre tableau de distribution en assurant une coordination totale (selon CEI 60 947-3) Masterpact mtz, NT, NW, ComPact NS, NSX, NSXm et Acti 9.
- Compact INS : déconnexion avec indication de rupture positive
- Compact INV : déconnexion avec indication de rupture visible
Avantages
Avantages

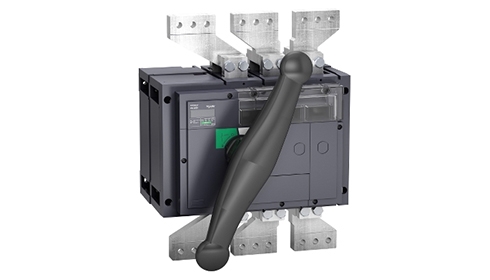

Fiabilité
- Toutes les performances nominales IEC 60 947-3 sans déclassement jusqu'à 60 °C
- Protégé contre les surcharges et les courts-circuits par des disjoncteurs Compact et Masterpact, sélectionnés grâce à des tableaux de coordination complets dédiés
Connectivité

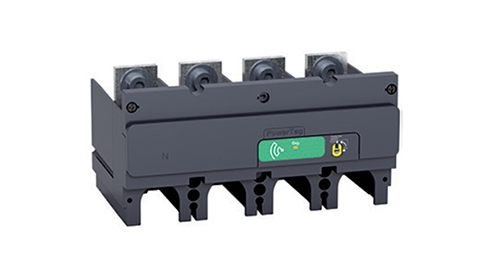

- Échange de données étendu avec logiciel de supervision et de gestion grâce aux architectures numériques PowerTag avec capteurs et Ecostruxure Power
Flexibilité et disponibilité

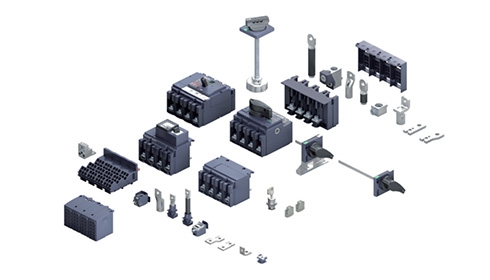

- Compatible avec une large gamme d'accessoires, partagés avec les disjoncteurs de Compact NSX.
Caractéristiques
Caractéristiques
- Capteur d'énergie numérique powertag
- Ampèremètre, modules de transformateur de courant
- Indicateur de tension
- Contacts de signalisation d’état
- Commandes rotatives
- Noir pour la commutation et la déconnexion
- Rouge-jaune pour l'arrêt d'urgence
- Direct ou étendu
- Adaptateur de serrure
- Kits de couplage et d'interverrouillage pour les basculements de source manuels
- Raccordement et isolation :
- Connecteurs de câble nus, extensions et épanouisseurs, cache-bornes et séparateurs de phases
- Bloc de distribution linergy DP en aval
- Plastrons du panneau avant
- Coffrets individuels (acier ou inox, IP55/IK 08 ou IP66/IK 10)
- Courant nominal : 40 à 2 500 A (pour les catégories d’emploi AC22A, AC23A et DC22A, DC23A)
- 3 ou 4 pôles
- Convient à l'isolement selon IEC/EN 60 947-3, avec l'une des caractéristiques suivantes :
- Signalisation de contact positif (Compact INS)
- Indication de coupure visible (Compact INV)
- Verrouillage par un maximum de trois cadenas ou plombage en position OFF
Certifié par des autorités indépendantes (Dekra)
- IEC/EN 60947-1 : règles générales
- IEC/EN 60947-3 : sectionneurs de commutation
- American Bureau of Shipping
- Bureau Veritas
- Det Norske Veritas - Germanischer Lloyd
- Lloyd's Register of Shipping
- Nippon Kaiji Kyokai
- China Classification Societies
- Registro Italiano Navale
- Korean Register of shipping
- Variantes ComPacT INSE/INSJ certifiées par les autorités nord-américaines de réglementation :
- UL489 et CSA C22.2, N°5-02 & N°5-13
Applications
Applications
Distribution d’énergie BT :
- Entrées d'alimentation dans les bâtiments de taille moyenne (hôtels, hôpitaux, etc.)
- Entrées de sous-distribution dans les grands bâtiments (bâtiments commerciaux, bureaux, etc.)
- Commutateurs de transfert manuels grâce aux accessoires d'accouplement et d'interverrouillage
- Sorties de distribution finales et isolation de charge dans les industries manufacturières
- Environnements difficiles grâce aux boîtiers individuels classés IP55/IK08 et IP66/IK10
- Production d'énergie photovoltaïque
- Alimentations des machines (homologuées UL/CSA)
