GP와 PLC 통신상태에서, PLC측 어드레스로 터치의 화면 전환이 안됩니다.

시스템 데이터 영역의 전환 화면 번호 어드레스(LS0008번지)에 해당되는 PLC측 어드레스에 화면 번호를 쓰기하였지만, 화면이 전환되지 않습니다.

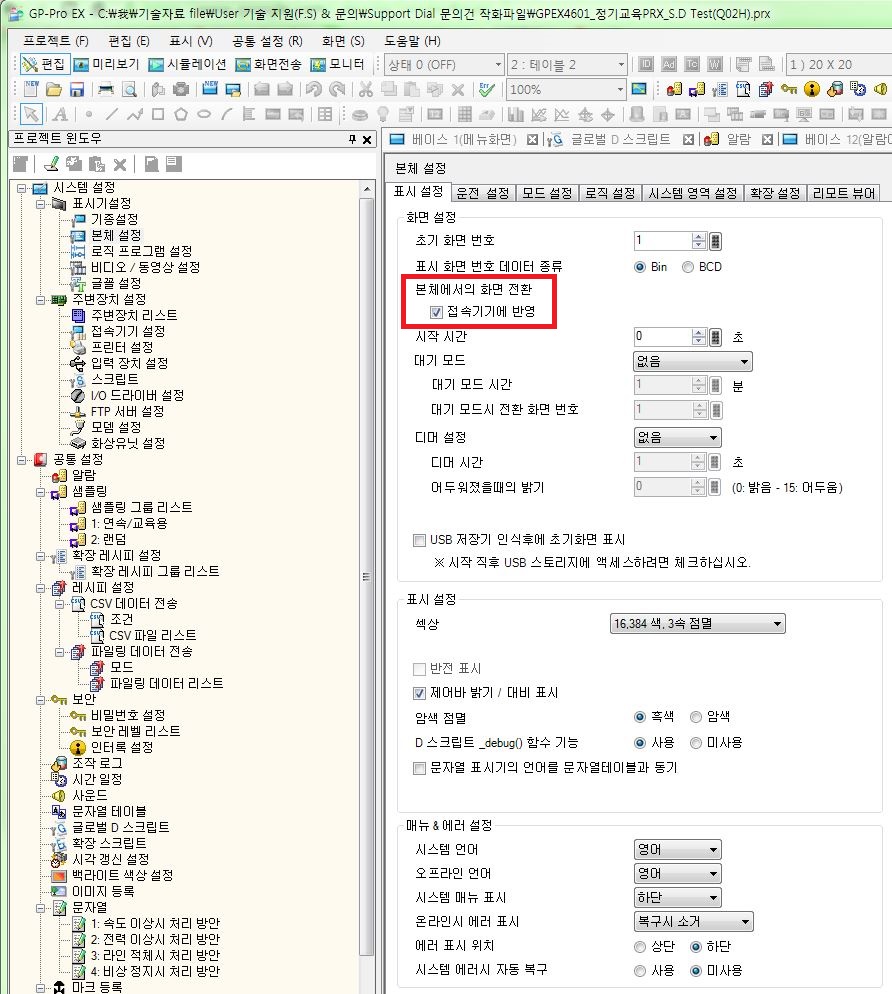

시스템 설정[본체 설정]-[기본 설정] 탭의 [접속기기에 반영]을 설정하십시오.
표시기와 접속기기 모두에서 화면을 전환하고자 하는 경우, 체크 표시를 해야합니다. (첨부 이미지 참조해 주세요.)

GP에서 터치로 화면을 전환하였을 때, 접속기기의 [시스템 영역 시작 어드레스]+8 번지(전환 화면 번호(1워드))에 해당 화면 번호를 반영시킬지 여부를 결정하게 됩니다.
[접속기기에 반영]에 체크 표시를 하면, 표시기 기동 직후에 초기 화면 번호로 설정된 화면 번호가 [전환 화면 번호]의 어드레스에 쓰여집니다.
[접속기기에 반영]에 체크 표시가 되어 있지 않을 때는 표시기 기동 시 [전환 화면 번호]의 어드레스에 쓰여져 있는 화면 번호로 화면이 전환됩니다.
다만 [전환 화면 번호]의 값이 존재하지 않는 화면 번호로 되어 있는 경우에는 초기 화면 번호로 설정되어 있는 화면이 표시됩니다.
[접속기기에 반영]에 체크 표시를 하면, 터치에 의해 변경된 화면 번호(현재 표시되고 있는 화면 번호)가 다음에서 설정하는 [전환 화면 번호:(1워드)]의 어드레스에 쓰여집니다.
체크 표시를 하지 않으면, 터치에 의해 변경된 화면 번호가 쓰여지지 않아 접속기기에서 화면을 전환할 수 없는 경우가 있습니다.
