샘플링에서 수집한 어드레스 데이터 값을 외부저장장치에 저장하는 방법에 대해 알려주세요

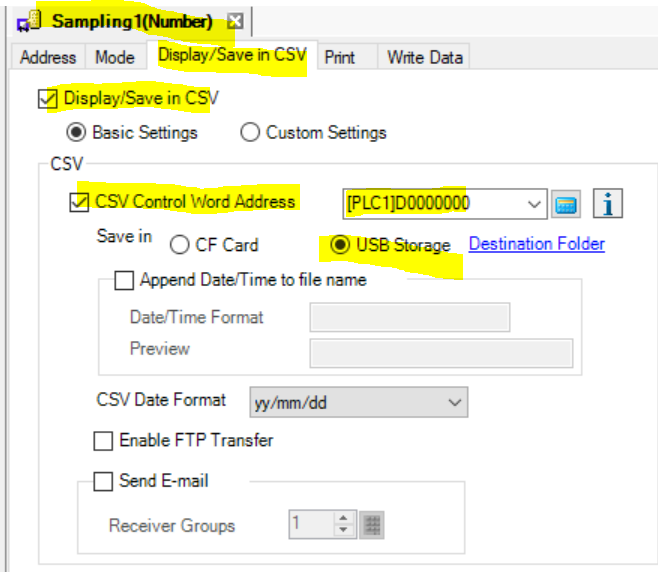

1. Sampling 설정 탭에서 Display/Save in CSV 클릭
2. Display/Save in CSV 선택
3. CSV control Word Address 클릭하여 PLC 주소 할당.(EX D00000)
4. Save in은 CSV파일 저장위치를 선택하는 뜻이며 원하는 저장장치를 선택하면 된다.

5. CSV Control Word Address에 Proface에서 지정된 명령어 값을 입력하면 USB Storage로 CSV파일로 출력

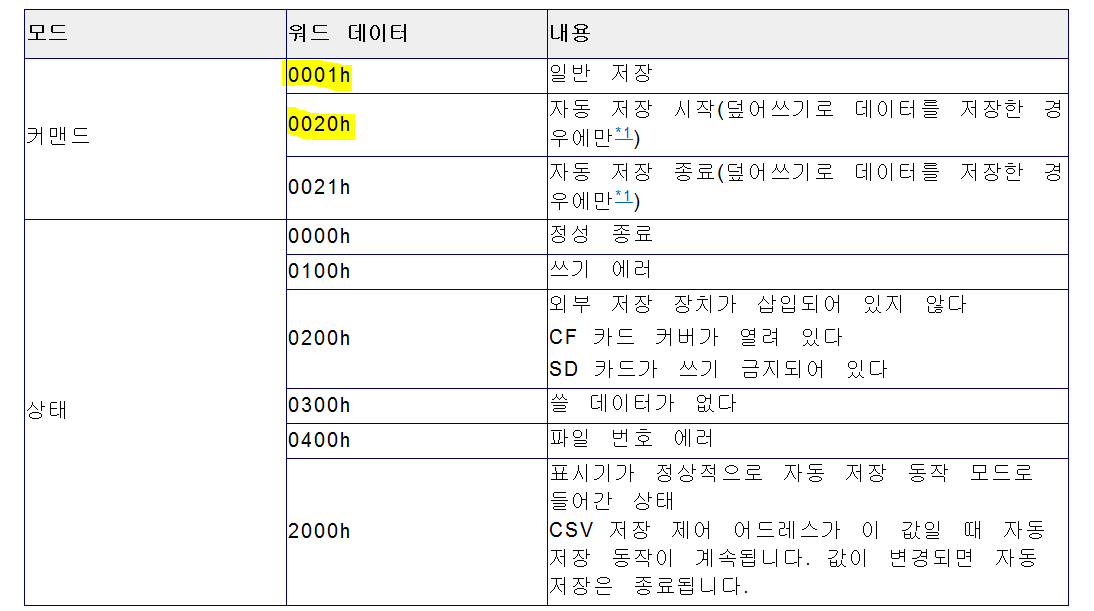

저장 명령어는 HEX값으로 "1(일반저장)" , "20(자동저장)"이다.
일반 저장이 완료되면 CSV Control Word Address의 값은 "0"으로 변하며  , 자동저장일 경우 입력값으로 계속 표시된다.
일반저장은 현재 터치에서 수집한 데이터 값을 저장한다.
자동저장은 수집한 데이터를 계속 1개의 CSV파일로 행을 추가하면서 저장한다.(자동저장은 샘플링 그룹 1개에만 적용가능)
상태값은 저장 할 떄 발생되는 에러값이므로 저장명령어를 입력 후 아래 사진과 같은 상태값이 모니터링 되며면 내용 확인 후 조치해주면 된다.
