Схемы подключения для ATV320..B и ATV320..C различаются.

Подключение тормозного резистора к ПЧ ATV320..B необходимо производить к клеммам PBe и PB.
Подключение тормозного резистора к ПЧ ATV320..C необходимо производить к клеммам P0 и PB.

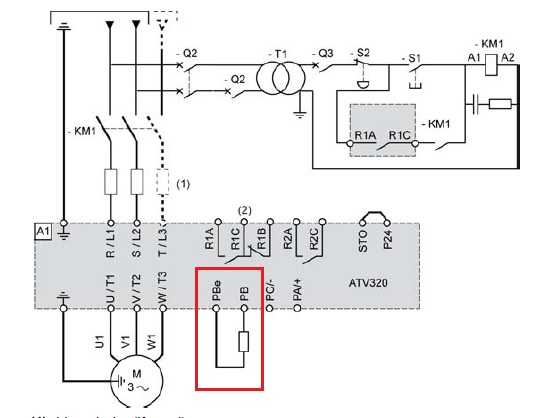

Схема для ATV320..B



Также проверьте, что параметр brA (адаптация рампы замедления) установлен на NO. Заводское значение по умолчанию для параметра brA — Yes. Привод не будет использовать тормозной резистор, если brA установлен на Yes. Параметр brA можно найти в следующем месте меню: COnF - FULL - FUn - rPt -rPt- brA.

Более подробную информацию см. в руководстве по установке ATV320: https://www.se.com/kz/ru/download/document/NVE41289/
