ABE7S16E2B1
Environmental Data
Углеродный след (kg CO2 eq.)
1038
Use Better
Упаковка с картонной переработкой
Нет
Use Again
Возврат
Нет
Данное изделие является частью линейки Modicon ABE7, ассортимента соединительных баз для предварительно собранных систем Telefast. Дополнительный клеммный блок с полупроводниковым выходным реле обеспечивает 16 каналов. Оснащен 2 клеммами на канал. Это изделие обеспечивает быстрое подключение модулей ввода/вывода. Это база реле с напряжением питания от 19 В до 30 В пост. тока и током 0,012 А на канал. Он оснащен клеммами с винтовыми зажимами для электрического подключения. Это изделие имеет класс защиты IP2x. Он весит 0,37 кг. Они подходят для любых типов промышленного применения. Данное изделие сертифицировано GL, CSA, DNV, BV, LROS и UL. Крепление выполняется зажимами (симметричная DIN рейка 35 мм) и винтами (сплошная плата с монтажным комплектом). Modicon ABE7 означает более высокую простоту для рационализации проводки в оборудовании системы автоматизации. Предварительно собранная система, обеспечивающая подключение и адаптацию управляющих сигналов плат ПЛК, оборудованных соединителями HE10.
| Серия | Modicon ABE7 |
|---|---|
| Тип продукта | Доп. блок полупроводникового входного реле |
| номинальное напряжение питания [Us] | 24 В постоянный ток (конец со стороны ПЛК) 24 В постоянный ток (конец датчика) |
| Количество каналов | 16 |
| кол-во клемм на канал | 2 |
| соединения – клеммы | Винтовые зажимы, 1 x 0,09,.0,1 x 1,5 мм², 0,09…1,5 mm² (AWG 28...AWG 16) гибкий С кабельным наконечником Винтовые зажимы, 1 x 0,14...1 x 2,5 мм², 0,14…2,5 mm² (AWG 26...AWG 12) жесткий кабель Винтовые зажимы, 1 x 0,14...1 x 2,5 мм², 0,14…2,5 mm² (AWG 26...AWG 14) гибкий Без наконечника Винтовые зажимы, 2 x 0,09...2 x 0,75 мм², 0,09…0,75 mm² (AWG 28...AWG 20) гибкий С кабельным наконечником Винтовые зажимы, 2 x 0,2...2 x 2,5 мм², 0,2…2,5 mm² (AWG 24…AWG 14) жесткий кабель |
| Тип клеммного блока | Съемный |
|---|---|
| пределы напряжения питания | 19…30 миля постоянный ток (конец со стороны ПЛК) в соответствии с IEC 61131-2 |
| развязка ПЛК/управляемая сеть | Да |
| тип защиты | Встроенный предохранитель 1 A 5 x 20 мм быстродействующий конец со стороны ПЛК Задаваем. внешним предохранителем быстродействующий конец датчика |
| Способ установки | Защелками (35 мм симметричная DIN-рейка) Винтами (сплошная плата с монтажным комплектом) |
| ток на канал | 0,012 A |
| Гарантированное текущее состояние 1 | >= 2 мA (конец датчика) |
| Предельный уровень коммутации напряжения в | >= 15 В для конец датчика |
| макс. коммутируемый ток | 15 мА (конец со стороны ПЛК) |
| Минимальный коммутируемый ток | 1 мА for конец со стороны ПЛК |
| время срабатывания | <= 0,05 мс из сост. 0 в 1 <= 0,4 мс из сост. 1 в 0 |
| частота коммутации | <= 1000 Гц рабочий цикл: 50 % |
| [Up] номинальное импульсное выдерживаемое на | 2,5 кВ в соответствии с IEC 60947-1 |
| [Ui] номинальное напряжение изоляции | 2000 миля |
| категория монтажа | II в соответствии с IEC 60664-1 |
| момент затяжки | 0,6 Н·м с плоск. Ø 3,5 мм отвертка |
| Вес нетто | 0,37 kg |
| электрическая прочность изоляции | 2000 миля в 50/60 Гц в соответствии с IEC 60947-1 |
|---|---|
| Сертификаты | UL DNV CSA GL EAC |
| Стандарты | МЭК 61131-2 тип 1 |
| Степень защиты IP | IP2x conforming to IEC 60529 |
| защита от нагретых проводов | 750 °C в соответствии с IEC 60695-2-11 |
| Ударопрочность | 15 gn для 11 ms в соответствии с IEC 60068-2-27 |
| Виброустойчивость | 2 gn (f= 10…150 дюйм) conforming to IEC 60068-2-6 |
| стойкость к электростатическому разряду | 4 кВ (контакт) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (воздух) уровень 3 в соответствии с МЭК 61000-4-2 |
| устойчивость к радиополям | 10 В/м (26000000…1000000000 дюйм) в соответствии с МЭК 61000-4-3 уровень 3 |
| стойкость к коммутационным помехам | 2 кВ уровень 3 в соответствии с МЭК 61000-4-4 |
| Температура окружающей среды | -5…60 °C в соответствии с IEC 61131-2 |
| температура окружающего воздуха при хранен | -40…80 °C в соответствии с IEC 61131-2 |
| Степень загрязнения | 2 в соответствии с IEC 60664-1 |
| Unit Type of Package 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 8,3 cm |
| Package 1 Length | 21,0 cm |
| Вес упаковки | 438,0 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 16 |
| Package 2 Height | 30,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 7,478 kg |
| Гарантия | 18 months |
|---|
Компания Schneider Electric стремится достичь нулевого энергетического баланса к 2050 году посредством партнерств в цепочке поставок, использования материалов с меньшим воздействием и цикличности с помощью нашей постоянной кампании "Use Better, Use Longer, Use Again", направленной на увеличение срока службы продукции и возможности ее повторной переработки.
Углеродный след (kg CO2 eq.)
1038
Экологическая отчетнсть
Use Better
Упаковка с картонной переработкой
Нет
Упаковка без пластика
Нет
Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Номер SCIP
1bbe7d20-74c0-4e7e-b98b-d2946f4ab8b4
Регламент REACh
Use Again
Возврат
Нет
WEEE Label
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.

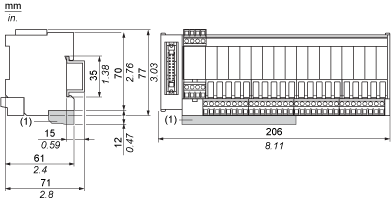

Dimensions
(1)
ABE7BV20 / ABE7BV20E
Mounting
HE10 16 Channels

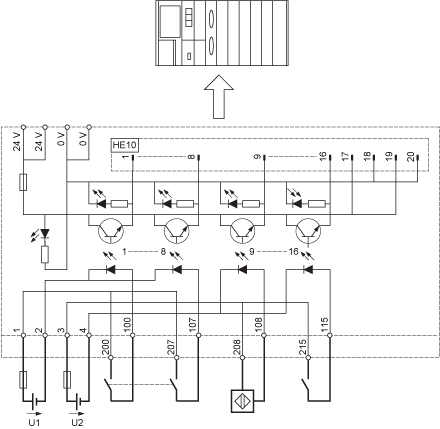

Wiring Diagram
ABE7 | U1, U2 |
|---|---|
S16E2B1 / E2B1E | 24 VDC |
S16E2E1 / E2E1E | 48 VDC |
S16E2E0 / E2E0E | 48 VAC |
S16E2F0 / E2F0E | 115 VAC |
S16E2M0 / E2M0E | 230 VAC |
Curves for Determining Cable Type and Length According to the Current
16-channel Sub-base
L
Cable length
IT
Total current per sub base (A)
IA
Average current per channel (mA)
(1)
TSXCDP••2 and ABFH20H••0 cables with c.s.a. 0.08 mm2 (AWG 28).
(2)
TSXCDP••3 cables with c.s.a. 0.34 mm2 (AWG 22).
(3)
Cables with c.s.a. 0.13 mm2 (AWG 26).
The curves are given for a voltage drop of 1 V in the cable. For n volts tolerance, multiply the length determined from the graph by n.
