BMXDDM3202K

Изображение BMXDDM3202K Schneider Electric

Наведите курсор на изображение, чтобы увеличить масштаб

+ 3

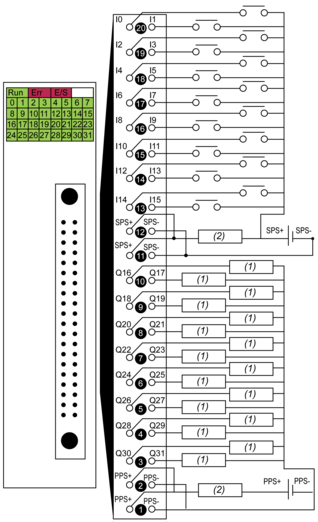

16 входов =24В, 16 выходов, транзистор

Environmental Data

Углеродный след (kg CO2 eq.)

Use Better

Упаковка с картонной переработкой

Да

Use Again

Возврат

Нет

‌

Этот смешанный модуль ввода/вывода для дискретного источника постоянного тока является частью линейки Modicon X80, представляет собой предложение общих модулей ввода/вывода и связи, источников питания и стоек для Modicon M340 и Modicon M580. Данное изделие состоит из 16 входных каналов и 16 выходных каналов и поставляется с напряжением 24 В постоянного тока. Данное изделие соответствует требованиям режима обработки "TC" (обработка для всех климатических зон) и может работать в диапазоне температур от 0°C до +60°C/32°F до 140°F. Модули Modicon X80 обеспечивают единую среду для развертывания модулей ввода-вывода в архитектурах автоматизации за счет сокращения запасов запасных частей, затрат на техническое обслуживание и обучение. Он обеспечивает 432904 часов наработки на отказ. Это устройство имеет степень защиты IP20 и обеспечивает среднее время наработки на отказ в 429248 часов. Этот дискретный модуль имеет вес 0,110 кг и размеры 32 x 100 x 86 мм. Этот продукт отвечает потребностям наших клиентов, начиная от интеллектуальной инфраструктуры, водоснабжения и водоотведения, потребительских товаров в упаковке, горнодобывающей промышленности и металлургии, центров обработки данных и производства электроэнергии. Это изделие сертифицировано CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy и соответствует стандартам EN 61000-6-5, EN 61850-3, EN 61131-2, тип 3. Этот модуль совместим с ПЛК Modicon M340, M580 (локальные или удаленные вводы/выводы) с 40-контактным соединителем. Изделие должно быть установлено в стойку и закреплено 2 винтами. Modicon X80 состоит из совместимой общей платформы модулей, которая снижает затраты на техническое обслуживание и обучение при использовании тех же запасных частей на складе, а также обеспечивает уникальное обучение для различных программируемых контроллеров автоматизации (PAC).

Основные характеристики
Серия	Modicon X80
Тип продукта	Модуль дискретного вв/выв.
Количество дискретных входов	16
Тип входа	Приемник тока (положительная логика)
напряжение дискретного входа	24 V пост. тока, дискретный логический вход: положительный
ток дискретного входа	2,5 мА
количество дискретных выходов	16
Тип дискретного выхода	Полупроводниковый
напряжение дискретного выхода	24 В 19...30 V пост. ток
Ток дискретного выхода	0.1 А

Дополнительные характеристики
Совместимость входа	С 2-/3-проводными бесконтактными датчиками в соответствии с IEC 60947-5-2 С 2-/3-проводными бесконтактными датчиками в соответствии с МЭК 61131-2 тип 1
Sensor power supply	19...30 В
Current state 1 guaranteed	>= 2 мA
Current state 0 guaranteed	<= 0.5 мA
ток на канал	0,125 A
Maximum current per module	3,2 A
Maximum leakage current	0,1 мА at state 0
Maximum voltage drop	<1,5 миля в состоянии "1"
Входной импеданс	9600 Ом
сопротивление изоляции	> 10 МОм 500 В пост. тока
рассеиваемая мощность, Вт	4 W
DC typical response time	4 ms
DC maximum response time	7 ms
время отклика на выходе	1.2 мс
параллельное соединение выходов	Да: максимум 3
типовой потребляемый ток	69 мА в 24 В пост. ток 125 мА в 3,3 В пост. ток
потребляемый ток	<= 104 мА в 24 В пост. ток <= 166 мА в 3,3 В пост. ток
Средняя наработка на отказ [MTBF]	430000 гн
тип защиты	1 внешний предохранитель на группу входных каналов0,5 A быстродействующий защита от перенапряжения на выходе защита от включения с обратной полярностью на входе защита от включения с обратной полярностью на выходе
защита от перегрузки на выходе	С выключателем с электронным расцепителем 0,125 A < Id < 0,185 A С ограничителем тока
защита от перенапряжения на выходе	С диодом Transil
защита от короткого замыкания на выходе	С внешним предохранителем 2 А
защита от включения с обратной полярностью	Обратно включенный диод
порог обнаружения напряжения	< 14 V пост. ток формирователь сигнала исполнительного устройства аварийная сигнализация < 14 V пост. ток датчик аварийная сигнализация > 18 V пост. ток формирователь сигнала исполнительного устройства в норме > 18 V пост. ток датчик в норме
Maximum tungsten load	1,2 W
Частота коммутации	0,5/LI² Гц
Maximum overload time	15 ms
Активное сопротивление нагрузки	<= 220 Ом
Светодиодный индикатор состояния	1 светодиод (Зеленый) Работа модуля (RUN) 1 светодиод на каждый канал (Зеленый) диагностика канала 1 светодиод (Красный) ошибка модуля (ERR) 1 светодиод (Красный) модуль вв/выв.
Вес нетто	0,11 kg

Условия эксплуатации
Степень защиты IP	IP20
Директивы	2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость
электрическая прочность изоляции	1500 миля Переменный ток в 50/60 Гц 1 минута, выход/земля 1500 миля Переменный ток в 50/60 Гц 1 минута, выход/внутренние логические схемы 1500 миля Переменный ток в 50/60 Гц 1 минута, первичн./вторичн. 500 миля Постоянный ток 1 минута, между группами входов и выходов
Виброустойчивость	3 gn
Ударопрочность	30 gn
Температура окружающей среды при хранении	-40…85 °C
Температура окружающей среды	0…60 °C
Относительная влажность	5…95 % в 55 °C без образования конденсата
Рабочая высота	0...2000 м 2000...5000 м с понижающим коэффициентом

Тип упаковки
Unit Type of Package 1	PCE
Кол-во едениц в упаковке	1
Package 1 Height	5,500 cm
Package 1 Width	11,500 cm
Package 1 Length	11,700 cm
Вес упаковки	136,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	15
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	2,355 kg

Гарантия на оборудование
Гарантия	18 месяцев
