EZ9F56250

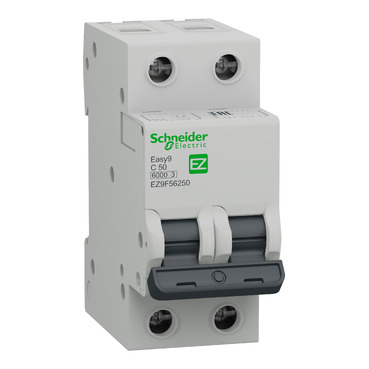

Изображение EZ9F56250 Schneider Electric

Наведите курсор на изображение, чтобы увеличить масштаб

АВТ. ВЫКЛ. EASY 9 2П 50А С 6кА 230В

Описание полюсов:

[In] номинальный ток:

Environmental Data

Углеродный след (kg CO2 eq.)

Use Better

Упаковка с картонной переработкой

Да

Use Again

Возможность повторной переработки, в %

Возврат

Нет

‌

Основные характеристики
Серия	Easy9
Область применения	Распределение
Тип продукта	Автоматический выключатель
Краткое название устройства	Easy9 модульные автоматические выключатели
Описание полюсов	2P
Число защищенных полюсов	2
[In] номинальный ток	50 A
Тип сети	Переменный ток
Технология расцепителя	Термомагнитный
Обозначение кривой	С
Отключающая способность	10000 A Icn в 220 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1 6000 A Icn в 400 В Переменный ток 50/60 Гц в соответствии с IEC 60898-1
Соответствие требованиям по изоляции	Да в соответствии с IEC 60898-1

Дополнительные характеристики
Частота сети	50/60 Гц
Номинальное рабочее напряжение	220 В Переменный ток 50/60 Гц 400 В Переменный ток 50/60 Гц
Предел электромагнитного отключения	5...10 x In
Номинальная рабочая отключающая способность	6 kA 100 % x Icn at 230 В Переменный ток 50/60 Гц conforming to IEC 60898-1
[Ui] номинальное напряжение изоляции	500 миля Переменный ток 50/60 Гц в соответствии с IEC 60898-1
[Up] номинальное импульсное выдерживаемое на	4 кВ в соответствии с IEC 60898-1
Индикатор положения контакта	Да
Тип управления	Рычаг управления
Индикатор наличия напряжения	Без
Исполнение монтажа	Защелкивающийся
Способ монтажа	DIN-рейка
Шаг 9 мм	4
Высота	81 mm
Ширина	36 mm
Глубина	66,5 mm
Цвет	Серый (RAL 7035)
Механическая износостойкость	10000 циклы
Электрическая износостойкость	4000 циклы
Соединения – клеммы	Зажим туннельного типа (Верхняя или нижняя) 1…25 mm² гибкий Зажим туннельного типа (Верхняя или нижняя) 1…35 mm² жесткий
Момент затяжки	3,5 Н·м Верхняя или нижняя
Защита от замыкания на землю	Без

Условия эксплуатации
Стандарты	IEC 60898-1
Сертификаты	CE
Степень защиты IP	IP20 conforming to IEC 60529
Степень загрязнения	2
Подготовка к работе в тропических условиях	2
Относительная влажность	95 % в -5…60 °C
Температура окружающей среды	-5…60 °C
Температура окружающей среды при хранении	-40…85 °C

Тип упаковки
Unit Type of Package 1	PCE
Кол-во едениц в упаковке	1
Package 1 Height	4,000 cm
Package 1 Width	8,000 cm
Package 1 Length	8,000 cm
Вес упаковки	241,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	6
Package 2 Height	9,000 cm
Package 2 Width	9,000 cm
Package 2 Length	23,000 cm
Package 2 Weight	1,520 kg
Unit Type of Package 3	S03
Number of Units in Package 3	72
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	18,727 kg
