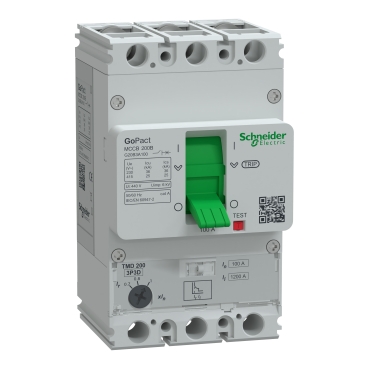

G20B3A100
Описание полюсов:
[In] номинальный ток:
Отключающая способность:
Environmental Data
Углеродный след (kg CO2 eq.)
432
Use Better
Упаковка с картонной переработкой
Да
Use Again
Возврат
Нет
| Серия | GoPact MCCB |
|---|---|
| Тип продукта | Автоматический выключатель |
| Наименование продукта | GoPact MCCB 200 |
| Область применения | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3d |
| [In] номинальный ток | 100 A в 40 °C |
| [Ue] номинальное рабочее напряжение | 415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Соответствие требованиям по изоляции | Да в соответствии с EN/IEC 60947-2 |
| Категория применения | Категория А |
| [Icu] rated ultimate short-circuit breaking capacity | 25 kA Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 kA Icu в 220/230 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Performance level | B 25 kA 380/415 В Переменный ток |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Термомагнитный |
| Защитные функции блока управления | LI |
| Тип управления | Рычаг управления |
| Circuit breaker mounting mode | Стационарный |
| [Ui] номинальное напряжение изоляции | 440 миля Переменный ток в соответствии с EN/IEC 60947-2 |
|---|---|
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с EN/IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity | 25 kA в 380/415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 kA в 220/230 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Механическая износостойкость | 30000 циклы |
| Электрическая износостойкость | 8000 циклы в 415 В In |
| Мощность, рассеиваемая одним полюсом | 16 W |
| Способ монтажа | Задняя монтажная панель |
| Положение монтажа | Горизонтально и вертикально Flat on the back |
| Верхние присоединения | Передний |
| Нижние присоединения | Передний |
| Connection terminals | винтовые зажимы |
| Межполюсный шаг | 25 mm |
| Тип защиты | L : for защита от перегрузки (тепловая) I : for защита от короткого замыкания (электромагнитная) |
| Номинальный ток расцепителя | 100 A в 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемый |
| [Ir] long-time protection pick-up adjustment range | 0,7...1 x In |
| Long-time protection delay adjustment type tr | Фиксированный |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный |
| [Ii] instantaneous protection pick-up adjustment range | 12 x In |
| Width (W) | 75 mm |
| Height (H) | 130 mm |
| Depth (D) | 60 mm |
| Вес нетто | 0,9 kg |
| Цвет | Серый (RAL 7035) |
| Стандарты | EN/МЭК 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Annex H |
|---|---|
| Категория перенапряжения | III |
| Степень загрязнения | 3 в соответствии с IEC 60664-1 |
| Степень защиты IP | IP20 conforming to IEC 60529 |
| Температура окружающей среды | -20…55 °C |
| Температура окружающей среды при хранении | -35…85 °C |
| Рабочая высота | 0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик |
| Unit Type of Package 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Package 1 Height | 13,6 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 13,9 cm |
| Вес упаковки | 995 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 8 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 8,275 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 128 |
| Package 3 Height | 75 cm |
| Package 3 Width | 60 cm |
| Package 3 Length | 80 cm |
| Package 3 Weight | 140,9 kg |
Компания Schneider Electric стремится достичь нулевого энергетического баланса к 2050 году посредством партнерств в цепочке поставок, использования материалов с меньшим воздействием и цикличности с помощью нашей постоянной кампании "Use Better, Use Longer, Use Again", направленной на увеличение срока службы продукции и возможности ее повторной переработки.
Углеродный след (kg CO2 eq.)
432
Экологическая отчетнсть
Use Better
Упаковка с картонной переработкой
Да
Упаковка без пластика
Нет
Соответствует c исключениями
Номер SCIP
554216e5-5712-450c-9997-e53873097a8e
Регламент REACh
Характеристики содержания галогена
Продукт с пластиковыми деталями, не содержащий галогенов
не содержит ПВХ
Да
Без кремния
Да
Use Again
Профиль кругооборота
Возврат
Нет
