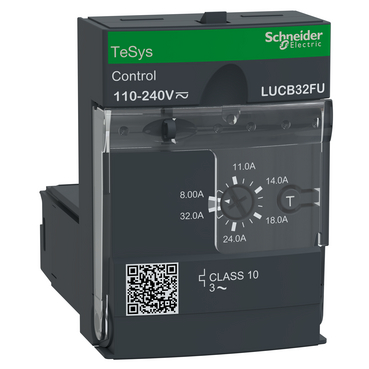

LUCB32FU
Диапазон уставок тепловой защиты:
Тип нагрузки:
Environmental Data
Углеродный след (kg CO2 eq.)
20
Use Better
Упаковка с картонной переработкой
Да
Use Again
Возврат
Нет
| Серия | TeSys |
|---|---|
| Серия | TeSys Ultra |
| Наименование продукта | TeSys Ultra |
| Краткое название устройства | LUCB |
| Тип продукта | Усовершенств. блок управления |
| Область применения | Motor control Motor protection |
| Специальная область применения продукта | Основная защита и функции опережения, коммуникация |
| main function available | Ручной сброс Защита от перегрузки и короткого замыкания Защита от замыкания на землю Защита от небаланса и обрыва фаз |
| совместимость продукта | Power base LUB32 Power base LUB38 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B32FU Reversing contactor breaker LU2B38FU |
| [Ue] номинальное рабочее напряжение | 690 В Переменный ток |
| Частота сети | 40...60 Hz |
| Тип нагрузки | 3-фазный двигатель - охлаждение: с естественным охлаждением |
| Категория применения | AC-44 AC-43 AC-41 |
| мощность двигателя, кВт | 15 kW в 400...440 V Переменный ток 50/60 Гц 15 kW в 500 В Переменный ток 50/60 Гц 18,5 kW в 690 В Переменный ток 50/60 Гц |
| rated motor current adjustment range | 8…32 A |
| Класс тепловой перегрузки | Класс 10 - граничная частота: 40…60 дюйм - термокомпенсация: -25…70 °C в соответствии с IEC 60947-6-2 Класс 10 - граничная частота: 40…60 дюйм - термокомпенсация: -25…70 °C в соответствии с UL 508 |
| Уставка срабатывания | 14,2 x Ir +/- 20 % |
| Чувствительность к обрыву фазы | Да |
| [Uc] control circuit voltage | 110...240 В пер. ток 110...220 V Постоянный ток |
| Пределы напряжения цепи управления | 88...264 V для пер. ток цепь 110...240 В в рабочем режиме 88...242 V для Постоянный ток цепь 110...220 V в рабочем режиме 55 V для пер. ток цепь 110...240 В отпускание 55 V для Постоянный ток цепь 110...220 V отпускание |
|---|---|
| Типовой потребляемый ток | 280 мА в 110...240 В пер. ток макс. ток при замыкании с LUB32 280 мА в 110...240 В пер. ток макс. ток при замыкании with LUB38 280 мА в 110...220 V Постоянный ток макс. ток при замыкании с LUB32 280 мА в 110...220 V Постоянный ток макс. ток при замыкании with LUB38 25 мА в 110...240 В пер. ток ток при удержании (действ. значение) с LUB32 25 мА в 110...240 В пер. ток ток при удержании (действ. значение) with LUB38 25 мА в 110...220 V Постоянный ток ток при удержании (действ. значение) с LUB32 25 мА в 110...220 V Постоянный ток ток при удержании (действ. значение) with LUB38 |
| Теплоотдача | 3 W для Цепь управления с LUB32 3 W для Цепь управления with LUB38 |
| Время работы | 35 мс размыкание с LUB32 для Цепь управления 35 мс размыкание with LUB38 для Цепь управления 50 мс замыкание с LUB32 для Цепь управления 50 мс замыкание with LUB38 для Цепь управления |
| Сброс | Ручной сброс |
| Стандарты | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, с межполюсной перегородкой CSA C22.2 No 60947-4-1, с межполюсной перегородкой |
| Сертификаты | CE UL CSA CCC EAC ASEFA ATEX морское исполнение |
| [Ui] номинальное напряжение изоляции | 690 миля в соответствии с IEC 60947-6-2 600 миля в соответствии с UL 60947-4-1 600 миля в соответствии с CSA C22.2 No 60947-4-1 |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с IEC 60947-6-2 |
| Безопасное разъединение цепи | 400 V SELV между цепями управления и вспом. цепями в соответствии с IEC 60947-1 400 V SELV между главной цепью и цепью управления или вспом. цепь в соответствии с IEC 60947-1 |
| Способ установки | Вставляется (лицевая панель) |
| Ширина | 45 mm |
| Высота | 66 mm |
| Глубина | 60 mm |
| Код совместимости | LUCB |
| Степень защиты IP | IP20 передняя панель и подключенные зажимы в соответствии с IEC 60947-1 IP20 прочие поверхности в соответствии с IEC 60947-1 IP40 передняя панель вне зоны присоединения в соответствии с IEC 60947-1 |
|---|---|
| Защитное исполнение | TH в соответствии с IEC 60068 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающей среды при хранении | -40…85 °C |
| Рабочая высота | 2000 м |
| Огнестойкость | 960 °C компоненты, соприкасающиеся с токоведущими частями в соответствии с IEC 60695-2-12 650 °C в соответствии с IEC 60695-2-12 |
| Ударопрочность | 10 gn силовые контакты разомкнуты в соответствии с IEC 60068-2-27 15 gn силовые контакты замкнуты в соответствии с IEC 60068-2-27 |
| Виброустойчивость | 2 gn 5…300 дюйм силовые контакты разомкнуты в соответствии с IEC 60068-2-6 4 gn 5…300 дюйм силовые контакты замкнуты в соответствии с IEC 60068-2-6 |
| Стойкость к электростатическому разряду | 8 кВ уровень 3 на открытом воздухе в соответствии с МЭК 61000-4-2 8 кВ уровень 4 при контакте в соответствии с МЭК 61000-4-2 |
| Импульс напряжения без поглощения мощности | 1 кВ последовательной режиме в соответствии с IEC 60947-6-2 2 кВ общий режим в соответствии с IEC 60947-6-2 |
| Устойчивость к радиополям | 10 В/м 3 в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам | 2 кВ класс 3 последовательный канал в соответствии с МЭК 61000-4-4 4 кВ класс 4 все цепи за исключением последовательных линий в соответствии с МЭК 61000-4-4 |
| Стойкость к помехам, наведенным электромагнитными полями | 10 миля в соответствии с МЭК 61000-4-6 |
| стойкость к кратковременным исчезновениям напряжения питания | 3 ms |
| Невосприимчивость к просадкам напряжения | 70 % / 500 ms в соответствии с IEC 61000-4-11 |
| Unit Type of Package 1 | PCE |
|---|---|
| Кол-во едениц в упаковке | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 8,500 cm |
| Вес упаковки | 129,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 23 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,223 kg |
| Гарантия | 18 месяцев |
|---|
Компания Schneider Electric стремится достичь нулевого энергетического баланса к 2050 году посредством партнерств в цепочке поставок, использования материалов с меньшим воздействием и цикличности с помощью нашей постоянной кампании "Use Better, Use Longer, Use Again", направленной на увеличение срока службы продукции и возможности ее повторной переработки.
Углеродный след (kg CO2 eq.)
20
Экологическая отчетнсть
Use Better
Упаковка с картонной переработкой
Да
Упаковка без пластика
Да
Соответствует c исключениями
Номер SCIP
0f22867c-27de-46b9-965c-a40bbb8a3f0a
Регламент REACh
Характеристики содержания галогена
Продукт с пластиковыми деталями, не содержащий галогенов
не содержит ПВХ
Да
Use Again
Профиль кругооборота
Возврат
Нет
WEEE Label
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
