R9F02110

Наведите курсор на изображение, чтобы увеличить масштаб

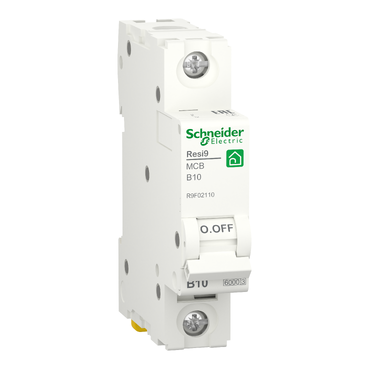

RESI9 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ (АВ) B 10А 1P 6000A

Описание полюсов:

[In] номинальный ток:

Обозначение кривой:

Environmental Data

Углеродный след (kg CO2 eq.)

Use Better

Упаковка с картонной переработкой

Да

Use Again

Возврат

Нет

‌

Данный Resi9 представляет собой низковольтный миниатюрный автоматический выключатель (MCB). Это 1-полюсный автоматический выключатель с 1 защищенным полюсом и номинальным током 10 А и кривой отключения B. Номинальная наибольшая отключающая способность Icn составляет до 6000 А при 230 В переменного тока в соответствии со стандартом EN/IEC 60898-1. Данное изделие соответствует стандарту EN/IEC 60898-1. Этот миниатюрный автоматический выключатель защищает цепь от короткого замыкания и тока перегрузки. resi9 ориентирован на жилые и многоквартирные здания. Она обладает электрической износостойкостью, достигающей 10000 циклов, и механической износостойкостью, достигающей 20000 циклов. Рабочее напряжение Ue составляет 230 В переменного тока. Номинальное напряжение изоляции Ui составляет 440 В перем. тока. Рабочий диапазон частот: 50 или 60 Гц. Для модульной установки устройство может быть установлено на DIN-рейке. Его ширина составляет 2 смол 9 мм. Цвет продукта белый (RAL9003). Размеры (Ш) 18 мм x (В) 81 мм x (Г) 72 мм. Согласно стандарту IEC 60529, в оболочке обеспечивается степень защиты IP20 и IP40. Температура эксплуатации от -25°C до 60°C. Температура хранения составляет от -40°C до 60°C.

Основные характеристики
Серия	Resi9
Наименование продукта	АВ Resi9
Тип продукта	Автоматический выключатель
Область применения	Защита
Описание полюсов	1P
Число защищенных полюсов	1
[In] номинальный ток	10 A
Тип сети	Переменный ток
Технология расцепителя	Термомагнитный
Обозначение кривой	B
Отключающая способность	6000 A Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1
Стандарты	EN/IEC 60898-1
Этикетки качества	EAC

Дополнительные характеристики
Частота сети	50/60 Гц
Номинальное рабочее напряжение	230 В Переменный ток 50/60 Гц
Предел срабатывания электромагнитного расцепителя	3...5 x In Переменный ток
Класс ограничения	3
[Ui] номинальное напряжение изоляции	440 миля Переменный ток
[Up] номинальное импульсное выдерживаемое на	4 кВ
Тип управления	Рычаг управления
Индикатор наличия напряжения	Индикация ВКЛ/ОТКЛ
Исполнение монтажа	Защелкивающийся
Способ монтажа	DIN-рейка
Шаг 9 мм	2
Высота	81 mm
Ширина	18 mm
Глубина	72 mm
Глубина встраивания	44 mm
Вес нетто	120 g
Цвет	Белый (RAL 9003)
Механическая износостойкость	20000 циклы
Электрическая износостойкость	10000 циклы
Соединения – клеммы	Клеммы туннельного типа (Верхняя или нижняя) - 1...25 мм² - жесткий Клеммы туннельного типа (Верхняя или нижняя) - 1...16 мм² - Гибкий с наконечником Клеммы туннельного типа (Верхняя или нижняя) - 1...16 мм² - гибкий
Длина зачистки проводов	14 mm
Момент затяжки	2 Н·м
Защита от замыкания на землю	Без

Условия эксплуатации
Степень защиты IP	IP20
Подготовка к работе в тропических условиях	2 в соответствии с IEC 60068-1
Относительная влажность	95 % в 55 °C
Рабочая температура окружающей среды	-25…60 °C
Температура окружающей среды при хранении	-40…60 °C

Тип упаковки
Unit Type of Package 1	PCE
Кол-во едениц в упаковке	1
Package 1 Height	1,700 cm
Package 1 Width	7,000 cm
Package 1 Length	8,500 cm
Вес упаковки	101,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	12
Package 2 Height	8,000 cm
Package 2 Width	8,800 cm
Package 2 Length	22,000 cm
Package 2 Weight	1,253 kg
Unit Type of Package 3	S03
Number of Units in Package 3	144
Package 3 Height	30,000 cm
Package 3 Width	30,000 cm
Package 3 Length	40,000 cm
Package 3 Weight	15,556 kg
