R9R61440

Наведите курсор на изображение, чтобы увеличить масштаб

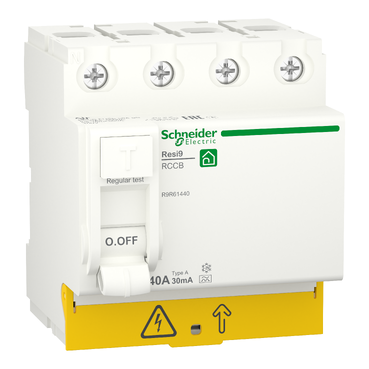

RESI9 ВЫКЛЮЧАТЕЛЬ ДИФФЕРЕНЦИАЛЬНОГО тока (ВДТ) 40А 4P 30мА тип A

Environmental Data

Углеродный след (kg CO2 eq.)

Use Better

Упаковка с картонной переработкой

Да

Use Again

Возврат

Нет

‌

Это Resi9 УЗО дифференциального выключателя нагрузки (УЗО) RCCB. Это 4-полюсный автоматический выключатель с номинальным током 40 А, классом защиты типа A и чувствительностью утечки на землю 30 мА. Это изделие обеспечивает защиту от поражения электрическим током при прямом или косвенном контакте, а также от опасности возгорания. Этот высокочувствительный дифференциальный выключатель рекомендуется использовать для всех силовых розеток. Это требование также обязательно для любого оборудования ванных комнат, расположенных на открытом воздухе. resi9 ориентирован на рынок жилья для индивидуальных и коллективных зданий. Данное изделие соответствует стандарту EN/IEC 61008-2-1. Условный номинальный ток короткого замыкания (Inc/ΙΔc) составляет 6000 А. Номинальная включающая и отключающая способность (Im/ΙΔm) составляет 500 А. Электрическая прочность может достигать 10000 циклов. Механическая износостойкость может достигать 20000 циклов. Рабочее напряжение Ue составляет 400 В переменного тока. Монтаж осуществляется на DIN-рейку. Ширина 9-миллиметровых смол составляет 8. Цвет продукта белый (RAL9003). Размеры (Ш) 72 мм x (В) 82 мм x (Г) 73 мм. Он имеет степень защиты IP20. В модульном корпусе он имеет степень защиты IP40 согласно стандарту IEC/EN 60529. Температура эксплуатации от -25°C до 40°C. Температура хранения составляет от -40°C до 80°C.

Основные характеристики
Серия	Resi9
Тип продукта	Выключатель дифференциального тока
Описание полюсов	4P
[In] номинальный ток	40 A
Тип сети	Переменный ток
Чувствительность по току утечки	30 мА
Задержка срабатывания защиты от тока утечк	Мгновенный
Класс защиты от тока утечки	Тип А
Номинальная отключающая и включающая спосо	Im 500 A в соответствии с EN/IEC 61008
Номинальный условный ток короткого замыкан	Inc 6 kA
Этикетки качества	EAC

Дополнительные характеристики
Частота сети	50/60 Гц
Номинальное рабочее напряжение	400 В Переменный ток 50/60 Гц
Технология срабатывания защиты по дифферен	Независящий от напряжения
[Ui] номинальное напряжение изоляции	440 миля
[Up] номинальное импульсное выдерживаемое на	4 кВ
Скачок тока	250 A
Тип управления	Рычаг управления
Индикатор наличия напряжения	Индикация ВКЛ/ОТКЛ
Исполнение монтажа	Защелкивающийся
Способ монтажа	DIN-рейка
Шаг 9 мм	8
Высота	81 mm
Ширина	72 mm
Глубина	73 mm
Вес нетто	370 g
Глубина встраивания	44 mm
Цвет	Белый
Механическая износостойкость	20000 циклы
Электрическая износостойкость	10000 циклы
Соединения – клеммы	Клеммы туннельного типа (Верхняя или нижняя) - 1...35 мм² - жесткий Клеммы туннельного типа (Верхняя или нижняя) - 1...25 мм² - гибкий Клеммы туннельного типа (Верхняя или нижняя) - 1...25 мм² - Гибкий с наконечником
Длина зачистки проводов	15 mm for Верхняя или нижняя connection
Момент затяжки	3,5 Н·м Верхняя или нижняя

Условия эксплуатации
Стандарты	EN/IEC 61008-1 EN/IEC 61008-2-1
Степень защиты IP	IP20
Степень загрязнения	2
Категория перенапряжения	III
Подготовка к работе в тропических условиях	2 в соответствии с IEC 60068-1
Относительная влажность	95 % в 55 °C
Рабочая температура окружающей среды	-25…40 °C
Температура окружающей среды при хранении	-40…80 °C

Тип упаковки
Unit Type of Package 1	PCE
Кол-во едениц в упаковке	1
Package 1 Height	7,600 cm
Package 1 Width	8,500 cm
Package 1 Length	9,200 cm
Вес упаковки	347,000 g
Unit Type of Package 2	S03
Number of Units in Package 2	27
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	9,770 kg
Unit Type of Package 3	P12
Number of Units in Package 3	216
Package 3 Height	45,000 cm
Package 3 Width	80,000 cm
Package 3 Length	120,000 cm
Package 3 Weight	90,160 kg

Компания Schneider Electric стремится достичь нулевого энергетического баланса к 2050 году посредством партнерств в цепочке поставок, использования материалов с меньшим воздействием и цикличности с помощью нашей постоянной кампании "Use Better, Use Longer, Use Again", направленной на увеличение срока службы продукции и возможности ее повторной переработки.
