КОНТРОЛЛЕР М221-16IO РЕЛЕ ПРУЖ РАЗЪЕМЫ

TM221M16RG

Environmental Data
Углеродный след (kg CO2 eq.)
90
Use Better
Упаковка с картонной переработкой
information_stroke
Recycled cardboard content is minimum 70% (50% in US). Some orders may include non-recycled cardboard until stock runs out.
Да
Use Again
Возврат
information_stroke
включен ли продукт в глобальную программу возврата. Некоторые продукты доступны в некоторых регионах, проверьте, доступно ли они в вашей стране.
Нет
Описание
arrow2_down
Данное изделие является частью линейки Modicon M221, ассортимента программируемых логических контроллеров для аппаратных архитектур. Этот логический контроллер обеспечивает 8 дискретных входов и 8 релейных выходов с пружинными зажимами с 10-битовым входным разрешением, нормально разомкнутый релейный выход. Это логический контроллер Modicon с номинальным напряжением питания 24 В пост. тока, выходным напряжением от 5 В до 125 В пост. тока, выходным током от 5 В до 250 В перем. тока и выходным током 2 A с приемником или входной логикой источника. Это изделие требует минимальной установки и обеспечивает потрясающую универсальность. Встроенные подключения: порт USB с соединителем mini B USB 2.0, неизолированный последовательный канал последовательной связи 1 с соединителем RJ45 и интерфейсом RS485, неизолированный последовательный канал последовательной связи 2 с соединителем RJ45 и интерфейсом RS232/RS485. Это контроллер Modicon M221 с частотой сети 50/60 Гц, 256 кб для RAM внутренних переменных, ОЗУ пользовательских приложений и данных, встроенной флеш-памятью 256 кб и объемом памяти SD-карты 2 Гб. Изделие с классом защиты IP20. Он имеет размеры 70 мм (ширина) x 70 мм (глубина) x 90 мм (высота). Вес - 0,264 кг. Это изделие сертифицировано CE, IACS E10, RCM, ABS, LR, DNV-GL, CSA, EAC и CULus. Он соответствует стандартам EN/IEC 60664-1, EN/IEC 61131-2 и EN/IEC 61010-2-201. Он поддерживает монтаж на DIN-рейку. Достижение эталонных показателей производительности с одновременным увеличением рентабельности благодаря контроллеру Modicon M221 на основе интуитивно понятного программирования машин с помощью EcoStruxure Machine Expert Basic.
Спецификации
arrow2_down
Основные характеристики
СерияModicon M221
Тип продуктаЛогический контроллер
[Us] номинальное напряжение сети24 В Постоянный ток
количество дискретных входов8, дискретный вход в соответствии с МЭК 61131-2 тип 1
количество аналоговых входов2 в 0...10 V
Тип дискретного выходаЗамыкающее реле
количество дискретных выходов8 реле
напряжение дискретного выхода5...125 В пост. ток
5...250 В пер. ток
ток дискретного выхода2 А
Дополнительные характеристики
кол-во дискретных входов/выходов16
модуль количества вх/вых. расширения7 (местный вх/вых. архитектура)
14 (удаленный вх/вых. архитектура)
Пределы напряжения питания20,4…28,8 миля
Максимальный пусковой ток35 A
Потребляемая мощность, Вт22,5 W в 24 В (с модулем максимального количества вх/вых.)
3,6 W в 24 В (без модуля расширения I/O)
выходной ток источника питания0,52 A 5 V для шина расширения
0,46 A 24 В для шина расширения
тип дискретных входов"приемник" или "источник" (положительная/отрицательная
Напряжение дискретного входа24 V
Тип напряжения дискретного входаПост. тока
Разрешение аналогового входа10 бит
значение младшего значащего бита10 мВ
время преобразования1 мс на канал + 1 временной цикл контроллера для аналогового ввода Аналоговый вход
допустимая перегрузка на входах+/- 30 V Постоянный ток для 5 min (Максимальное) для аналоговый вход
+/- 13 В Постоянный ток (постоянный) для аналоговый вход
Предельный уровень коммутации напряжения в>= 15 В для вход
Предельный уровень коммутации напряжения в<= 5 В для вход
ток дискретного входа7 мА для дискретный вход
5 мА для быстродействующий вход
входной импеданс100 kOhm для аналоговый вход
3.4 кОм для вход
4.9 кОм для быстродействующий вход
время срабатывания35 мкс выключение, I2...I5 клемма(ы) для вход
10 ms включение для выход
10 ms выключение для выход
5 µs включение, I0, I1, I6, I7 клемма(ы) для быстродействующий вход
35 мкс включение, другие клеммы клемма(ы) для вход
5 µs выключение, I0, I1, I6, I7 клемма(ы) для быстродействующий вход
100 мкс выключение, другие клеммы клемма(ы) для вход
конфигурируемое время фильтрования0 мс для вход
3 мс для вход
12 мс для вход
пределы выходного напряжения125 В Постоянный ток
277 В Переменный ток
Maximum current per output common7 A
абсолютная погрешность измерения+/- 1 % полной шкалы для Аналоговый вход
электрическая износостойкость100000 циклы AC-12, 120 В, 240 VA, резистивные
100000 циклы AC-12, 240 В, 480 VA, резистивные
300000 циклы AC-12, 120 В, 80 VA, резистивные
300000 циклы AC-12, 240 В, 160 VA, резистивные
100000 циклы AC-15, cos phi = 0,35, 120 В, 60 VA, индуктивн.
100000 циклы AC-15, cos phi = 0,35, 240 В, 120 VA, индуктивн.
300000 циклы AC-15, cos phi = 0,35, 120 В, 18 VA, индуктивн.
300000 циклы AC-15, cos phi = 0,35, 240 В, 36 VA, индуктивн.
100000 циклы AC-14, cos phi = 0,7, 120 В, 120 VA, индуктивн.
100000 циклы AC-14, cos phi = 0,7, 240 В, 240 VA, индуктивн.
300000 циклы AC-14, cos phi = 0,7, 120 В, 36 VA, индуктивн.
300000 циклы AC-14, cos phi = 0,7, 240 В, 72 VA, индуктивн.
100000 циклы DC-12, 24 В, 48 W, резистивные
300000 циклы DC-12, 24 В, 16 W, резистивные
100000 циклы DC-13, 24 В, 24 W, индуктивн. (L/ R = 7 мс)
300000 циклы DC-13, 24 В, 7,2 W, индуктивн. (L/ R = 7 мс)
Частота коммутации20 переключ операция/мин с максимальной нагрузкой
Механическая износостойкость20000000 циклы для релейный выход
мин. нагрузка1 мА в 5 В постоянный ток для релейный выход
тип защитыБез защиты в 5 A
время сброса1 s
размер памяти256 Кбайт для пользовательское применение и данные RAM с 10000 инструкций
256 Кбайт для внутренние переменные RAM
резервируемые данные256 Кбайт встроенная флэш-память для резервное копирование приложений и данных
оборудование для хранения данных2 Гб SD-карта (опциональный)
тип батареиBR2032 or CR2032X неперезаряжаемый литий
срок резервного хранения данных1 год в 25 °C (прерыванием подачи питания)
время исполнения для 1 инструкции0,3 ms для событийные и периодические задания
0,7 ms для другая инструкция
Execution time per instruction0.2 µs булево
Exct time for event task60 µs время ответа
Структура приложения8 задач прерывания
1 циклическая вспомогательная задача
1 конфигурируемая непериодическая/циклическая управляющая задача
макс. размер областей объектов8000 %MW слова памяти
255 %TM таймеры
255 %C счетчики
512 %KW постоянные слова
512 %M биты памяти
Часы реального времениС
погрешность хода часов<= 30 с/месяц в 25 °C
контур регулированияНастраиваемый ПИД-регулятор до 14 петлей одновременно
количество входов счёта4 быстрый вход (режим HSC) в 100 км² 32 бит
counter functionA/B
Импульс/направление
Одна фаза
тип встроенных клеммUSB порт с mini B USB 2.0 разъем
Последов. канал без развязки последов. 1 с RJ45 разъем и RS485
Последов. канал без развязки последов. 2 с RJ45 разъем и RS232/RS485
питание(последов. 1)питание последовательного канала: 5 В, <200 мА
скорость передачи1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 m для RS485
1,2...1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 m для RS232
480 Мбит/с для USB
протокол порта обмена даннымиUSB порт: USB протокол - SoMachine-Network
Последов. канал без развязки: Modbus протокол ведущий/ведомый - RTU/ASCII или SoMachine-Network
Служба обмена даннымиModbus вспомогательное устройство
Modbus ведущее устройство
Локальная индикация1 светодиод (зеленый) for PWR
1 светодиод (зеленый) for RUN
1 светодиод (красный) for ошибка модуля (ERR)
1 светодиод (зеленый) for доступ SD карты (SD)
1 светодиод (красный) for BAT
1 светодиод (зеленый) for последовательныя линия1 (SL1)
1 светодиод (зеленый) for последовательныя линия2 (SL2)
1 светодиод на каждый канал (зеленый) for состояние вх/вых.
электрическое соединениеклеммный блок, 3 клемма(ы) для подключения питания 24 В пост. тока
разъем, 4 клемма(ы) для аналоговых входов
Mini B USB 2.0 разъем для программируемого терминала
съемный клеммник с пружинным зажимом, 10 клемма(ы) для входов
съемный клеммник с пружинным зажимом, 11 клемма(ы) для выводов
Maximum cable distance between devicesЭкранированный кабель: <10 m для быстродействующий вход
Неэкранированный кабель: <30 m для выход
Неэкранированный кабель: <30 m для Дискретный вход
Неэкранированный кабель: <1 m для аналоговый вход
изоляцияМежду входом и внутренней логикой в 500 миля Переменный ток
Между быстрым входом и внутренней логикой в 500 миля Переменный ток
Неизолиров.между входами
Между выходом и внутренней логикой в 500 миля Переменный ток
Между группами входов в 500 миля Переменный ток
Неизолиров.между аналоговым входом и внутренней логикой
Неизолиров.между аналоговыми выходами
МаркировкаСЕ
Монтажная опораTop hat type TH35-15 рейка в соответствии с IEC 60715
Top hat type TH35-7.5 рейка в соответствии с IEC 60715
на плате или на панели с помощью монтажного комплекта
Высота90 mm
Глубина70 mm
Ширина70 mm
Вес нетто0,264 kg
Условия эксплуатации
СтандартыIEC 61131-2
UL 508
CAN/CSA C22.2 No. 213
IACS E10
ANSI/ISA 12-12-01
СертификатыRCM
LR
EAC
cULus
DNV-GL
ABS
CSA
CE
UKCA
cULus HazLoc
Характеристики окружающей средыОбычные и опасные зоны
стойкость к электростатическому разряду8 кВ в воздухе в соответствии с МЭК 61000-4-2
4 кВ при контакте в соответствии с МЭК 61000-4-2
стойкость к электромагнитным полям10 В/м 80 МГц...1 ГГц в соответствии с МЭК 61000-4-3
3 В/м 1.4 ГГц...2 ГГц в соответствии с МЭК 61000-4-3
1 В/м 2…2.7ГГц в соответствии с МЭК 61000-4-3
стойкость к магнитным полям30 A/м 50/60 Гц в соответствии с МЭК 61000-4-8
стойкость к коммутационным помехам2 кВ в соответствии с МЭК 61000-4-4 (линии питания)
2 кВ в соответствии с МЭК 61000-4-4 (выход реле)
1 кВ в соответствии с МЭК 61000-4-4 (Вх/Вых)
1 кВ в соответствии с МЭК 61000-4-4 (Ethernet)
1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал)
выдерживаемая импульсная помеха2 кВ Линии питания (пер) Общий режим в соответствии с МЭК 61000-4-5
2 кВ выход реле Общий режим в соответствии с МЭК 61000-4-5
1 кВ Вх/Вых Общий режим в соответствии с МЭК 61000-4-5
1 кВ экранированный кабель Общий режим в соответствии с МЭК 61000-4-5
0,5 кВ Линии питания (пост) Дифференциальн. режим в соответствии с МЭК 61000-4-5
1 кВ Линии питания (пер) Дифференциальн. режим в соответствии с МЭК 61000-4-5
1 кВ выход реле Дифференциальн. режим в соответствии с МЭК 61000-4-5
0,5 кВ Линии питания (пост) Общий режим в соответствии с МЭК 61000-4-5
стойкость к наведенным помехам10 миля 0,15...80 МГц в соответствии с МЭК 61000-4-6
3 миля 0.1...80 МГц в соответствии с Морская спецификация (LR, ABS, DNV, GL)
10 миля частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морская спецификация (LR, ABS, DNV, GL)
электромагнитное излучениеКондуктивное излучение - контрольный уровень: 79 дБмкВ/м КП/66 дБмкВ/м АВ ( Линии питания (пер)) в 0,15…0,5 мг в соответствии с IEC 55011
Кондуктивное излучение - контрольный уровень: 73 дБмкВ/м КП/60 дБмкВ/м АВ ( Линии питания (пер)) в 0,5…300 мг в соответствии с IEC 55011
Кондуктивное излучение - контрольный уровень: 120...69 dBµV/m КП ( линии питания) в 10…150 км² в соответствии с IEC 55011
Кондуктивное излучение - контрольный уровень: 63 дБмкВ/м КП ( линии питания) в 1,5…30 мг в соответствии с IEC 55011
Излучение - контрольный уровень: 40 дБмкВ/м КП Класс A ( 10 м) в 30…230 мг в соответствии с IEC 55011
Кондуктивное излучение - контрольный уровень: 79...63 дБмкВ/м КП ( линии питания) в 150…1500 км² в соответствии с IEC 55011
Излучение - контрольный уровень: 47 дБмкВ/м КП Класс A ( 10 м) в 200…1000 мг в соответствии с IEC 55011
Стойкость к кратковременным исчезновениям10 ms
рабочая температура окружающей среды-10…55 °C (горизонтальная утановка)
-10…35 °C (вертикальная установка)
Температура окружающей среды при хранении-25…70 °C
относительная влажность10…95 %, без образования конденсата (в действии)
10…95 %, без образования конденсата (при хранении)
степень защиты IPIP20 с защитной крышкой на месте
Степень загрязнения<= 2
Высота над уровнем моря0...2000 м
Высота хранения0…3000 m
виброустойчивость3,5 мм в 5…8,4 дюйм в симметричная рейка
3,5 мм в 5…8,4 дюйм в панельный монтаж
1 gn в 8,4…150 дюйм в симметричная рейка
1 gn в 8,4…150 дюйм в панельный монтаж
Ударопрочность98 м/с² для 11 ms
Тип упаковки
Unit Type of Package 1PCE
Кол-во едениц в упаковке1
Package 1 Height11,300 cm
Package 1 Width10,200 cm
Package 1 Length12,800 cm
Вес упаковки422,000 g
Unit Type of Package 2S04
Number of Units in Package 224
Package 2 Height30,000 cm
Package 2 Width60,000 cm
Package 2 Length40,000 cm
Package 2 Weight9,166 kg
arrow2_down
Компания Schneider Electric стремится достичь нулевого энергетического баланса к 2050 году посредством партнерств в цепочке поставок, использования материалов с меньшим воздействием и цикличности с помощью нашей постоянной кампании "Use Better, Use Longer, Use Again", направленной на увеличение срока службы продукции и возможности ее повторной переработки.
Воздействие на окружающую среду
Use Better
Материалы и упаковка
Use Again
Повторная сборка и повторное производство
Dimensions Drawings
arrow2_down
Dimensions



Mounting and Clearance
arrow2_down
Mounting on a Rail



Direct Mounting on a Panel Surface


(1)
Install a mounting strip


Mounting
Correct Mounting Position


Acceptable Mounting Position


Incorrect Mounting Position



Clearance



Connections and Schema
arrow2_down
Digital Inputs


(1)
The COM0 terminals are connected internally.
A :
Sink wiring (positive logic).
B :
Source wiring (negative logic).


Ix
I0, I1, I6, I7

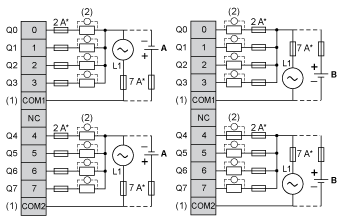

Digital Outputs


(∗)
Type T fuse
(1)
The COM1 and COM2 terminals are not connected internally.
(2)
To improve the life time of the contacts, and to protect from potential inductive load damage, you must connect a free wheeling diode in parallel to each inductive DC load or an RC snubber in parallel of each inductive AC load
A :
Source wiring (negative logic).
B :
Sink wiring (positive logic).



Analog Inputs



The (-) poles are connected internally.

Pin

Wire Color

AN0 / AN1

Red

0 V

Black


USB Mini-B Connection



SL1 Connection


SL1

N °

RS 232

RS 485

1

RxD

N.C.

2

TxD

N.C.

3

RTS

N.C.

4

N.C.

D1

5

N.C.

D0

6

CTS

N.C.

7

N.C.*

5 Vdc

8

Common

Common

N.C.: not connected

* : 5 Vdc delivered by the controller. Do not connect.



SL2 Connection


N °

RS 485

1

N.C.

2

N.C.

3

N.C.

4

D1

5

D0

6

N.C.

7

N.C.

8

Common

N.C.: not connected


Документы
arrow2_down
Программное обеспечение и прошивка
arrow2_down

Нужна дополнительная информация? Ознакомьтесь с часто задаваемыми техническими вопросами!

Легко находите ответы на самые часто задаваемые вопросы.

  • Документация по продукту
  • Загрузка ПО
  • Система подбора продукции
  • Замена продукта
  • Центр справки и связи
  • Найти наши офисы
  • Получить коммерческое предложение
  • Где купить
  • Карьера
  • Сведения о компании
  • Сообщить о нарушении
  • Доступность
  • Отдел новостей
  • Инвесторы
  • EcoStruxure
  • Поиск вакансий
  • Блог
  • Политика конфиденциальности
  • Уведомление об использовании файлов cookie
  • Change your cookie settings
