TMH2GDB

Наведите курсор на изображение, чтобы увеличить масштаб

Графический дисплей для контроллера М221

SD-карта и USB-порт

2 аналоговых входа и широкий выбор входов / выходов

Переключатель запуска/остановки и удлинитель картриджа

Ethernet-порты и порты последовательной связи

При подключении модулей Modicon TM3 к ПЛК устанавливается разъем для распределения данных и питания

Environmental Data

Углеродный след (kg CO2 eq.)

Use Better

Упаковка с картонной переработкой

Нет

Use Again

Возврат

Нет

‌

Данное изделие входит в семейство Modicon M221, представляющее собой предложение программируемых логических контроллеров для аппаратных архитектур. Цветной STN дисплей с подсветкой. Монохромный дисплей поддерживает разрешение 240 x 160 пикселей. Блок оснащен RJ45 для связи и питания. На клавиатуре содержатся 4 конфигурируемые клавиши и 6 клавиш для навигации. Это изделие с классом защиты IP20 и IP65. Его размеры составляют 80 мм (ширина) х 63 мм (глубина) х 126 мм (высота). Он весит 0,17 кг. Этот продукт сертифицирован CE и CULus. Он соответствует стандартам EN/IEC 61131-2 и EN/IEC 61010-2-201. Этот дисплей совместим с Modicon логическим контроллером M221. Достижение эталонных показателей производительности с одновременным увеличением рентабельности за счет использования Modicon M221 и интуитивно понятного программирования машин в приложении Ecostruxure machine Expert Basic.

Основные характеристики
Серия	Modicon M221
Тип продукта	Графический дисплей
Совместимость серий продукта	Modicon M221
Потребляемый ток	40 мА в 5 В постоянный ток в через коннектор RJ45
Максимальная потребляемая мощность, Вт	1 W
Тип дисплея	Подсвечиваемый цветной STN ЖК дисплей
Цвет дисплея	Монохромный
Разрешение дисплея	240 х 160 пикселей

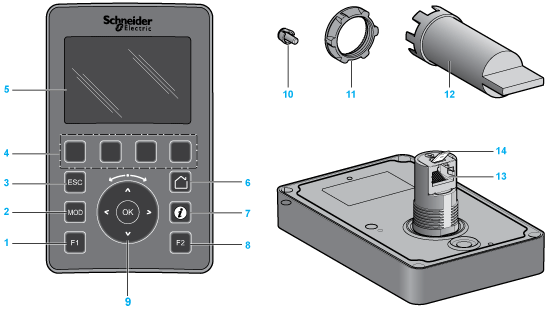

Количество ключей	4 задаваемый 6 для навигации

Дополнительные характеристики
Стандарты	IEC 61131-2 IEC 61010-2-201
Сертификаты	cULus
Маркировка	СЕ

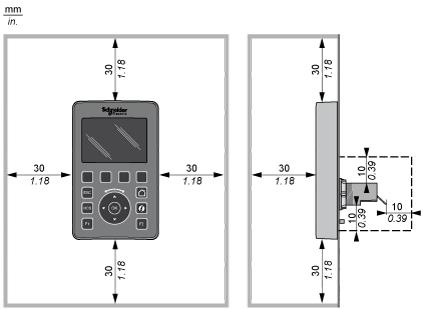

место установки	Передний корпус диаметр: 22 mm отверстие Нижняя часть корпуса диаметр: 22 mm отверстие, соединение через монтажные принадлежности
тип разъема	RJ45 для связь и блок питания

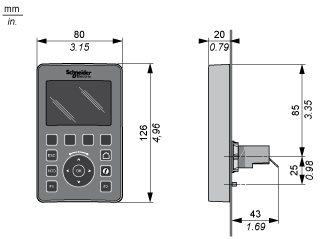

Высота	126 mm
Ширина	80 mm
Глубина	63 mm
Вес нетто	0,17 kg

Условия эксплуатации
Температура окружающей среды	-15…50 °C
Высота над уровнем моря	0...2000 м
Высота хранения	0…2000 m
Характеристики окружающей среды	Без коррозионного газа
относительная влажность	95 %, Без образования конденсата (транспортировка) 95 %, Без образования конденсата (Хранение) 95 %, Без образования конденсата (операция)
Температура окружающей среды при хранении	-40…70 °C
Степень защиты IP	IP65 лицевая панель: IP20 Задняя часть:
Степень загрязнения	2 в соответствии с IEC 60664-1
Виброустойчивость	1,5 мм (f= 3…150 дюйм) 2 gn
Ударопрочность	15 gn для 11 ms
Электромагнитная совместимость	Электростатический разряд - test level: 8 кВ (воздушный разряд) conforming to МЭК 61000-4-2 Электростатический разряд - test level: 4 кВ (контактный разряд) conforming to МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам - test level: 10 В/м (80 МГц...1 ГГц) conforming to МЭК 61000-4-3 Испытание на стойкость к радиочастотным помехам - test level: 3 В/м (1.4...2 ГГц) conforming to МЭК 61000-4-3 Испытание на стойкость к радиочастотным помехам - test level: 1 В/м (2...3 ГГц) conforming to МЭК 61000-4-3 Электромагнитное поле промышленной частоты - test level: 30 A/м (50/60 Гц) conforming to МЭК 61000-4-8 Испытание на невосприимчивость к коммутационным поме - test level: 1 кВ conforming to МЭК 61000-4-4 Испытание невосприимчивости к импульсным помехам - test level: 0,5 кВ (общий режим) conforming to МЭК 61000-4-5 Испытание невосприимчивости к импульсным помехам - test level: 0,5 кВ (дифференциальн. режим) conforming to МЭК 61000-4-5 Наведенные РЧ помехи - test level: 10 Vrms (0,15...80 МГц) conforming to МЭК 61000-4-6 Излучаемое электромагнитное поле - test level: 10...150 кГц (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 120...69 dBµV/m КП (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 150...1500 кГц (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 1.5...30 кГц (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 30...230 МГц Класс A (10 м) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 230 МГц...1 ГГц Класс A (10 м) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 79...63 дБмкВ/м КП (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 63 дБмкВ/м КП (Линии питания (пост)) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 40 дБмкВ/м КП Класс A (10 м) conforming to IEC 55011 Излучаемое электромагнитное поле - test level: 47 дБмкВ/м КП Класс A (10 м) conforming to IEC 55011

Тип упаковки
Unit Type of Package 1	PCE
Кол-во едениц в упаковке	1
Package 1 Height	8,100 cm
Package 1 Width	14,000 cm
Package 1 Length	18,500 cm
Вес упаковки	326,000 g
Unit Type of Package 2	S03
Number of Units in Package 2	12
Package 2 Height	30,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	4,740 kg
