Waarom gebruiken we een ster driehoek schakeling?

Ster driehoek starter wordt gebruikt voor motoren die starten in onbelaste toestand of met een laag belastingskoppel en geleidelijke koppelopbouw, om de piekstroom te beperken. Het omschakelen van ster naar driehoek aansluiting moet plaatsvinden wanneer de machine op toeren is gekomen. Een te snelle opbouw van het belastingkoppel zou de gestabiliseerde aanloopsnelheid te laag maken en daarmee een einde maken aan het voordeel van deze methode van starten. Dit is het geval bij bepaalde machines waarvan het belastingskoppel afhankelijk is van de snelheid van het werktuig, bijvoorbeeld bij centrifugale machines.

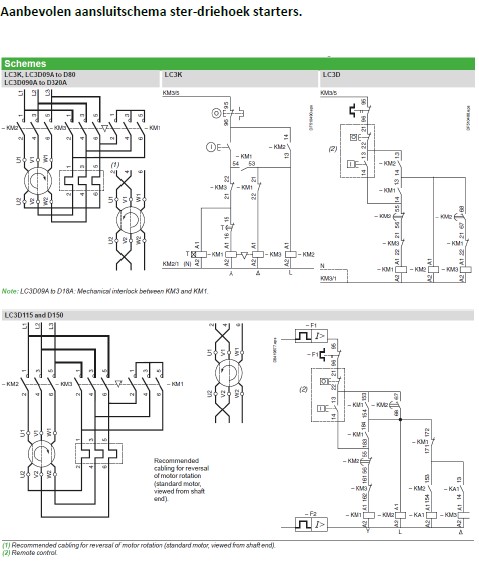

Aanbevolen aansluitschema ster driehoek starters LC3D en LC3K  ( >> zie ook bijlage )

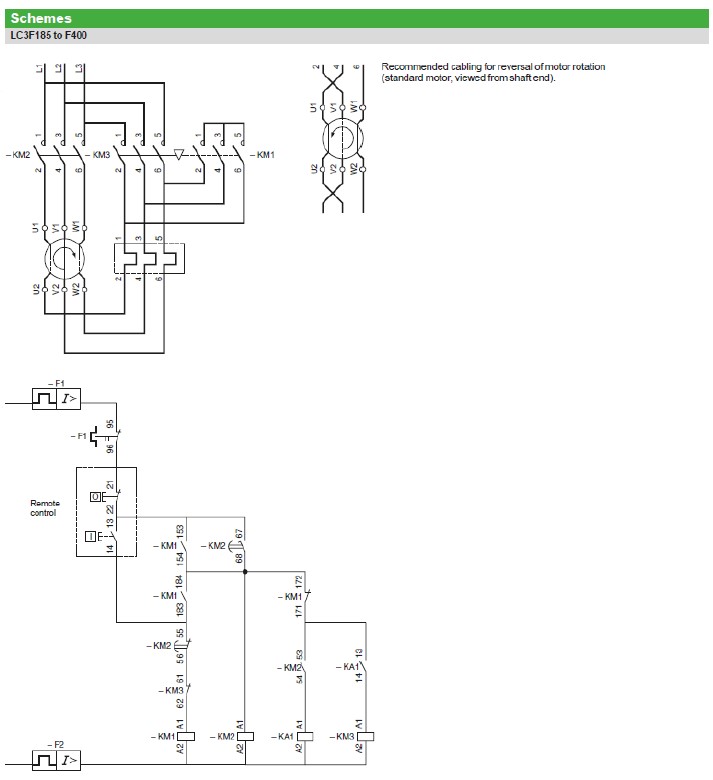

Aanbevolen aansluitschema ster driehoek starters LC3F ( >> zie ook bijlage )





TIP:  De ster/driehoek schakeling is een verouderde methode om motoren te starten.
Wij adviseren een softstarter (Altivar ATS-serie) of een frequentieregelaar (Altivar ATV-serie) toe te passen.
