¿Cuáles son los valores de consumo de energía en 110Vcc y el modo de suministro (permanente, de corto tiempo, de arranque) para los interruptores automáticos SF utilizados en SM6-24?

Las páginas adjuntas proporcionan el consumo de energía de diferentes dispositivos auxiliares utilizados con los interruptores automáticos SF.

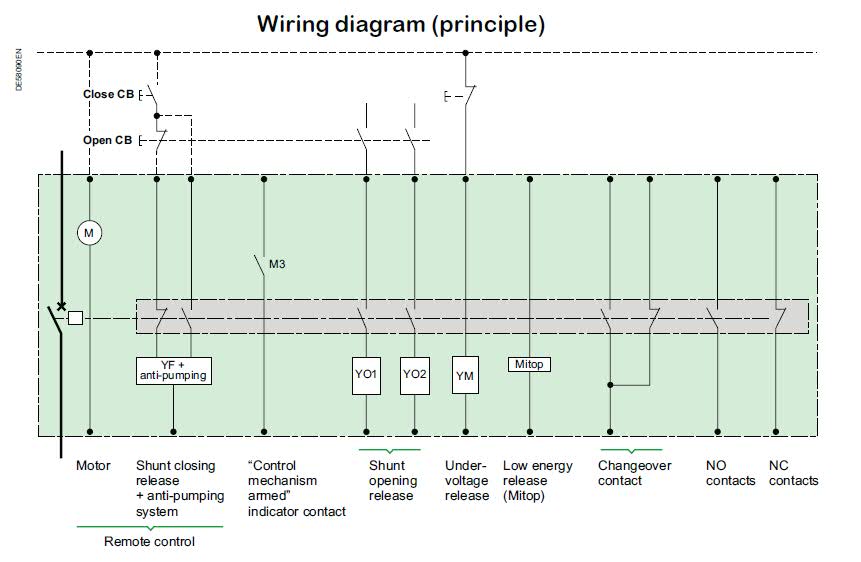

Información resumida a continuación en referencia al diagrama de cableado simplificado adjunto para la fuente de alimentación de 110Vcc:

Tipo de dispositivo auxiliar	Consumo (W) @ 110Vdc	Tipo señala/duración promedio	Reaparición
Bobina de cierre	50 W	pulso/50ms	cada ciclo de cierre (según la aplicación)
Bobina de Apertura	50 W	pulso/70ms	cada ciclo de apertura (según la aplicación)
Bobina de disparo Mínima tensión	activación: 100 W enganchado: 10 W	Mantenida (10W)	Continua
Motor eléctrico	380 W	pulso/15s	cada ciclo de cierre (re-armado del resorte de cierre), de acuerdo con los ciclos de conmutación/aplicación
