Problema
¿Cómo se calcula o mide la corriente neutra (corriente N o I4) en PM8000?
_____________________________________________________________
Línea de productos
Medidores de la serie PM8000
_____________________________________________________________
Medio ambiente
Power Monitoring Expert (PME)
Configuración ION
Modbus mastering
_____________________________________________________________
Solución
fabricado como se indica en el registro de Modbus PM8000, existe un mapa de registro denominado: Current N con Modbus Register 3006, que también se denomina I4.
Cuando el medidor PM8000 está configurado con modo voltios 4W-WYE, I4 Modbus Register mostrará un valor para el valor actual cuando:
A: Los terminales I4+ e I4- están cableados como cableado 3CT con cableado específico de -(I1+I2+I3). Consulte la Imagen 1.
, or
B: Los terminales I4+ e I4- están cableados como cableado 4CT. Consulte Imagen 2.

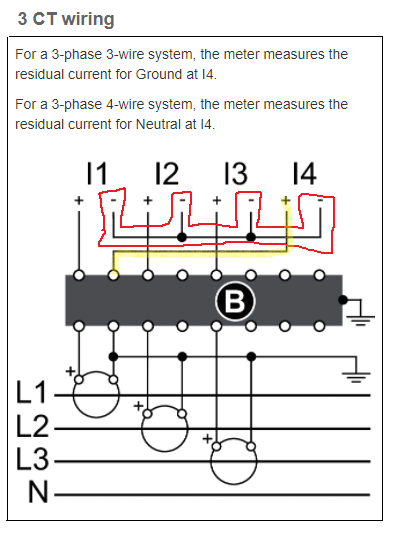

Imagen 1:

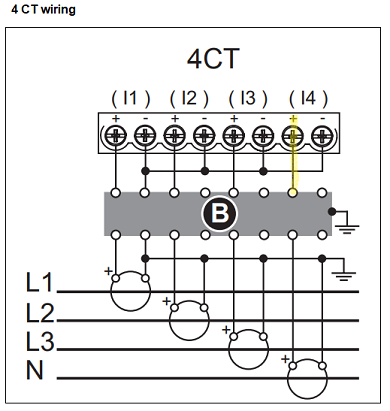

Imagen 2:
Nota: En ambas conexiones de cableado anteriores, el valor de I4 en el medidor se ve afectado por la relación I4 CT.

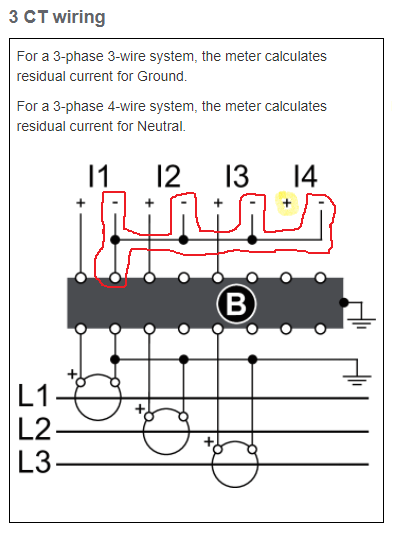

Imagen 3
·El PM8000 tiene otro registro, I5 en Modbus register 3008, con etiquetaCorriente G. Esta corriente es la corriente residual -(I1+I2+I3+I4). Cuando el medidor esté conectado como se muestra en la imagen 1, I5 siempre será cero.
