Problema
Conocer los códigos de función del protocolo Modbus para el controlador ADVC.
Línea de productos
Controlador ADVC
Entorno
Comunicación ModBus
Resolución
El mapeo Modbus predeterminado tiene 4 categorías de registros: Entrada binaria, Salida binaria, Salidas analógicas y Entradas analógicas. Cada una de estas categorías está asociada con su propio código de función (Function Code).

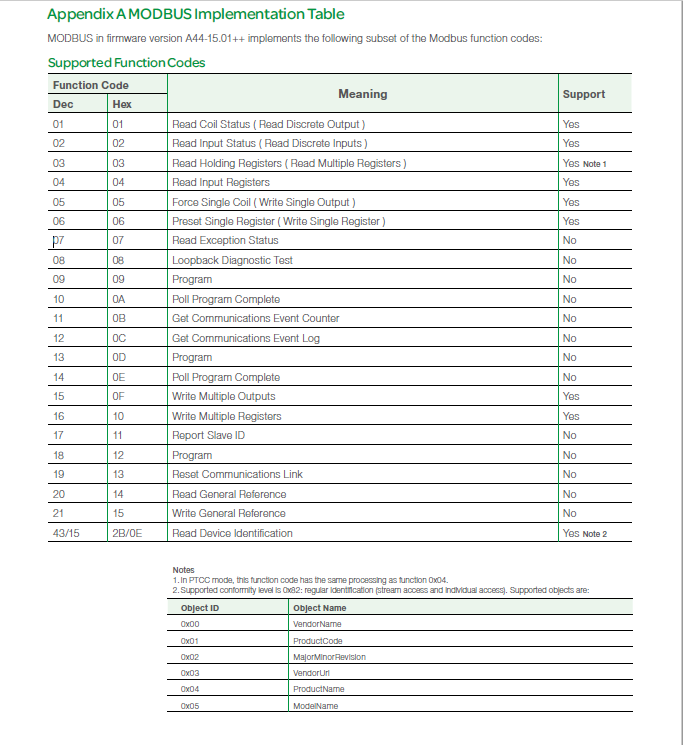

A continuación se incluyen los códigos de función que se deben utilizar para cada categoría y todos los códigos de función del controlador ADVC compatibles y no compatibles (support yes/no):
- Entrada binaria - Código de función 01
- Salida Binaria - Código De Función 02
- Entrada analógica - Código de función 03
- Salida analógica - Código de función 04
Nota: Se adjunta el manual técnico del protocolo Modbus para el controlador ADVC.
Configuración de comunicación Modbus:
1. MODBUS se activa a través de WSOS5 al seleccionar: Pantalla -> Configuración -> Selección de funciones (o seleccionar Selección de funciones en el Explorador "Switchgear") y hacer clic en MODBUS disponible.
2. Seleccione el puerto Modbus:
El controlador avanzado tiene 8 puertos de comunicación, 7 de los cuales se pueden seleccionar y configurar para la transmisión de mensajes MODBUS (el puerto USB está dedicado únicamente a WSOS5).
3. Asignar puerto Modbus:
MODBUS se asigna a través del panel flexVUE después de seleccionar la tecla MENU y utilizar las teclas de flecha para desplazarse a:
→ MENU INGENIERO →MENU TELEMETRIA
→ CONFIG COMMS →MENU MODBUS →MBUS COMMS →PORT
O a través de WSOS 5:
Seleccione Mostrar → Comunicaciones del "Switchgear" → Protocolos → MODBUS →Configuración de comunicaciones MODBUS y haga clic el puerto del "Switchgear".
● Introduzca la contraseña CAPM, seleccione Puerto requerido y haga clic en Aceptar OK.
4. Configuración de los puertos:
Mediante el panel flexVUE:
● SELECCIONAR MENÚ INGENIERO → MENÚ TELEMETRÍA → MENÚ CONFIG PORTS → RS232-PORT-C
● Recorra cada ajuste disponible y aplique la configuración requerida
Mediante WSOS:
● Seleccione Pantalla → Comunicaciones del "Switchgear" → Puertos → Configuración de Puertos
● Valores de entrada / selección según sea necesario para configurar el puerto para las comunicaciones MODBUS
5. Configuración de Modbus:
Mediante el panel flexVUE:
● MENÚ SELECCIONAR INGENIERO → MENÚ TELEMETRÍA → MENÚ CONFIG COMMS → MENÚ MBUS
● Recorra cada subgrupo y las configuraciones disponibles en cada subgrupo y aplica las configuraciones requeridas
● Pulse la tecla SELECT para entrar en el modo de edición, utilice las flechas arriba y abajo para cambiar la configuración y, a continuación, pulse de nuevo la tecla SELECT para guardar el cambio.

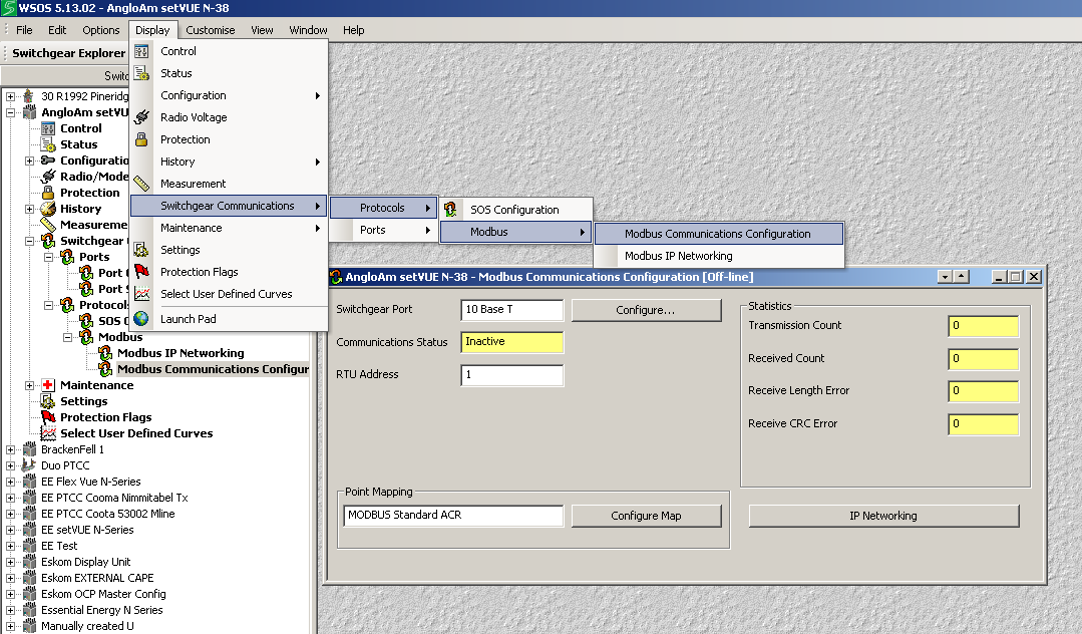

Mediante WSOS 5:
● Seleccione Pantalla → Comunicaciones del "Switchgear" → Protocolos → MODBUS → Configuración de Comunicaciones MODBUS y haga clic en el Puerto del "Switchgear"
●Introduzca la contraseña 'CAPM'.
●En cada una de las pantallas MODBUS, introduzca / seleccione valores para configurar los ajustes según sea necesario. El Mapa Modbus puede configurarse desde esta ventana
