Quelle est la manière dont le signal d'une colonne de signalisation XVB est transmis entre les différents modules ?
Famille de produit
Colonne de signalisation XVB
Objectif
Explication du raccordement des différents modules d'une colonne de signalisation.
Solution

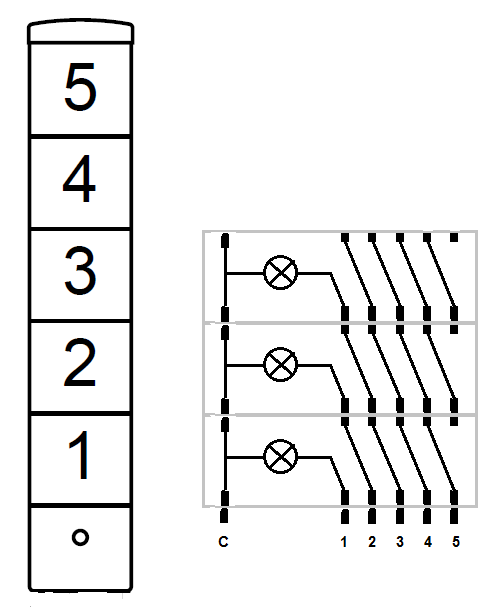

Le schéma ci-après indique le raccordement interne des différents modules de la colonne.
Le raccordement électrique des étages entre eux est automatique.
En utilisant un raccordement décalé, chaque module peut être identifié correctement à la base de la colonne.
Colonne de signalisation XVB
Objectif
Explication du raccordement des différents modules d'une colonne de signalisation.
Solution
Le schéma ci-après indique le raccordement interne des différents modules de la colonne.
Le raccordement électrique des étages entre eux est automatique.
En utilisant un raccordement décalé, chaque module peut être identifié correctement à la base de la colonne.
