Schneider Electric Error 404

The Schneider Electric document you are trying to view was not found.
We apologize for the inconvenience caused.


" landing-cards-prop="{"getGk":[{"Title":"Quelle est la signification des termes OPC, OFS et OLE ?","UrlName":"FA17057","LastModifiedDate":"07/10/2024","products":"EcoStruxure™ Control Expert","score":1.9607843137254903,"firstpublisheddate":"23/06/2009","answer":"

OPC (Ole for Process Control) est une norme de communication créée par la fondation OPC (410 membres, fabricants de logiciels/matériels et utilisateurs, dans 40 pays)
OFS (OPC Factory Server) est le produit Schneider-Electric, conforme à cette norme (conçu et développé par Schneider)

La norme OPC définit un standard de communication entre les applications Windows et les matériels / logiciels utilisés régulièrement dans le domaine du contrôle de processus (ex: automates).
 OPC décrit une méthode cohérente et universelle permettant d'accéder aux données de terrain des dispositifs d'usine.

\n\n

Attention, OPC n'est pas un protocole de communication, mais plutôt un logiciel serveur basé sur les technologies OLE, COM, et DCOM développées par Microsoft pour sa famille de systèmes d'exploitation :

\n\n
  • \n\t

    OLE (Object Linking and Embedding) ou en Français Objet Lié et Embarqué) est un protocole et un système de gestion d'objets distribués, permettant à des applications utilisant des formats différents, de dialoguer.

    \n\t
  • \n\t

    COM est la base de OLE permettant une connexion locale (serveur et clients au sein d'un même PC).

    \n\t
  • \n\t

    DCOM permet une connexion distante (serveur et clients installés sur des PC différents)

    \n\t
"}],"getPv":[{"Title":"Video: Comment programmer un interrupteur crépusculaire automatique IC astro ?","UrlName":"FA341672","LastModifiedDate":"25/11/2025","products":"ION Programming, Class 8660M Soft Starters, CCT15232, CCT15234, CCT15250, CaSys Cabling, Acti 9 iTL+, CCT15262, CCT15225, CCT15233, CCT15285, CCT15263, CCT15260, CCT15245","score":1.2809445029327717,"firstpublisheddate":"12/03/2018","answer":"La vidéo ci-dessous vous permettra de programmer un interrupteur crépusculaire automatique  IC astro (réf CCT15223 / CCT15224 1 canal et réf CCT15243 / CCT15224 2 canaux).
Veuillez consulter la video suivante :

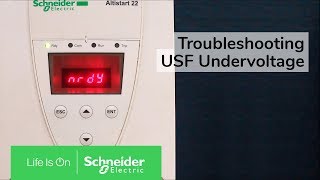

 "},{"Title":"Vidéo: Qu'est-ce qui cause le message / erreur / défaut USF sur un démarreur progressif Altistart ATS22 ?","UrlName":"FAQ000185200","LastModifiedDate":"11/09/2023","products":"Altistart 22","score":1.255234062573512,"firstpublisheddate":"12/10/2018","answer":"Famille de produit
ATS22 - Altistart 22

Réponse
USF est une erreur de sous-tension causée par une tension d'alimentation trop basse.

Les paramètres suivants affectent l'erreur USF :

Dans le menu ConF, le paramètre UIn doit être réglé sur la tension nominale triphasée.
Le réglage d'usine est 400V (pour ATS22***Q) ou 480V (pour ATS22***S6 et S6U).

Dans le menu PrO, le paramètre Usd (seuil de sous-tension) est réglé en pourcentage du réglage UIn.
Le paramètre USt (undervoltage time delay) permet de régler une temporisation avant l'activation du message USF.
La tension doit alors rester inférieure au pourcentage réglé pendant la temporisation.

La détection de sous-tension n'est activée que si un ordre de démarrage/marche est donné.
Si la tension chute complètement, le démarreur progressif réagit immédiatement sans tenir compte de la temporisation

   "},{"Title":"Vidéo: Comment régler la vitesse sur les entrées logiques d'un Altivar Process Drive ?","UrlName":"FAQ000185199","LastModifiedDate":"10/07/2025","products":"Altivar Process ATV900, Altivar Process ATV600","score":0.63564875491481,"firstpublisheddate":"24/08/2018","answer":"Famille de produit:
Altivar Process Drive (ATV630, ATV930, ATV650, ATV950, ATV660, ATV960, ATV680, ATV980)

Solution:



Programmation de la vitesse +/-
 \n
  1. Allez à [Complete settings] [Command and Reference]
  2. Mettre [Freq Switch Assign] rFC sur  [Ref Freq Channel 2] FR2
  3. Mettre [Ref Freq Channel 2] FR2 sur [Ref Frequency via DI] UPdt
  4. Allez à [Complete settings] [Generic functions] [+/- speed]
  5. Sélectionnez l'entrée logique DI* (par ex. DI3 ) [+ Speed Assign] uSP
  6. Sélectionnez l'entrée logique DI* (par ex. DI4 ) [- Speed Assign] dSP
  7. Sélectionnez AN ou EEP sous [Ref Frequency Save] Str
\nVous pouvez retrouver les informations supplémentaires sur la vitesse +/- en annexe.

Appliquez la vitesse +/- uniquement avec la commande à 2 fils.
( menu Simply start [ 2/3 wire control ] tCC = 2C [2-wire Control] )"},{"Title":"Comment importer dans Vijeo Designer des variables provenant de EcoStruxure Control Expert (précédemment: Unity Pro) ?","UrlName":"FA19189","LastModifiedDate":"09/01/2026","products":"Vijeo Designer, EcoStruxure™ Control Expert","score":0.518348623853211,"firstpublisheddate":"26/03/2009","answer":"

L'import de variables est réalisé en "liant" le fichier symbole de l'application automate :

\n
  • Au niveau du navigateur du projet de EcoStruxure Control Expert (Unity Pro), exporter les variables au format .XVM,
  • Au niveau du navigateur de Vijeo Designer, choisir "Variables de lien..." et sélectionner le fichier précédemment exporté .
\n

Exemple d'Export avec Unity (now: EcoStruxure Control Expert) :

\n

 \"Unity

Exemple d'Import dans Vijeo Designer :

\"Vijeo\"

\n

Remarques :

\n
  • Il est possible d'utiliser un fichier .STU comme fichier de de symboles. Dans ce cas EcoStruxure Control Expert (UnityPro) doit être installé sur le même ordinateur que Vijeo Designer.
  • Consulter également l'aide en ligne de Vijeo Designer au paragraphe 6.3.4 Importation des alias, des symboles et des variables à partir d'un logiciel de configuration d'équipement.
\n


Ci-après une vidéo explicative:




"}],"getPa":[{"Title":"C´est quoi la fonction de la bobine MN pour Compact NSX?","UrlName":"FA314747","LastModifiedDate":"25/11/2025","products":"Compact NSX","score":1.0717947400862955,"firstpublisheddate":"28/04/2017","answer":"   Le déclencheur MN provoque l’ouverture du disjoncteur lorsque sa tension de commande descend en dessous du seuil de 35 % de sa valeur nominale Un.
Le déclenchement à minimum de tension, associé à un bouton d’arrêt d’urgence,réalise une fonction de commande d’ouverture à sécurité positive : la bobine du MNétant alimentée en permanence, si son alimentation est interrompue :\n
  •  soit volontairement, par un bouton d’arrêt d’urgence
  •  soit accidentellement, par perte d’alimentation ou câblage défectueux, la bobine provoque l’ouverture du disjoncteur.
\nConditions d’ouverture
L’ouverture par le déclencheur MN répond aux exigences de la norme IEC 60947-2 :\n
  •  l’ouverture automatique du disjoncteur est assurée sans aléa lorsque la tension d’alimentation permanente de la bobine est U y 0,35 x Un
  •  si la tension se situe entre 0,35 et 0,7 Un l’ouverture est possible mais pasgarantie. Au delà de 0,7 Un l’ouverture ne peut se produire.
\nConditions de fermeture
En l’absence d’alimentation du déclencheur MN, la fermeture du disjoncteur, manuelle ou électrique, est impossible. Elle est assurée sans aléa lorsque la tension de commande de la bobine est U u 0,85 x Un. En dessous de ce seuil la condition de fermeture du disjoncteur n’est pas garantie.

Caractéristiques\n\n
  • Tension d’alimentation
\nV CA 50/60 Hz : 24 - 48 - 100/130 - 200/240
                           50 Hz : 380/415 60 Hz : 208/277
V CC: 12 - 24 - 30 - 48 - 60 - 125 -250\n
  • Seuil de fonctionnement:
\nOuverture 0,35 à 0,7 Un
Fermeture 0,85 Un\n
  • Plage de fonctionnement 0,85 à 1,1 Un
  • Consommation (VA ou W) Appel : 10 - Maintien : 5
  • Temps de réponse 50(ms)
"},{"Title":"Quelle est l’adresse IP par défaut d’un automate M340 ?","UrlName":"FA19048","LastModifiedDate":"11/12/2024","products":"Modicon M340","score":1.035031847133758,"firstpublisheddate":"26/02/2009","answer":"

Les produits Schneider équipés d'un port Ethernet possèdent une adresse IP par défaut qui découle de son adresse MAC (adresse constructeur, unique au monde).

\n\n

Pour un automate M340, le format de l'adresse IP par défaut est 84.x.x.x avec :

\n\n
  • \n\t
    84 = valeur fixe.
    \n\t
  • \n\t
    x.x.x = les trois derniers champs de l'adresse IP par défaut.
    \n\t
\n\n

Ces trois derniers champs sont obtenus par la conversion en valeurs décimales des trois derniers octets hexadécimaux de l'adresse MAC

\n\n

Exemple:

\n\n

L'adresse MAC d'un M340 est la suivante :  000053121AC4.

\n\n

La conversion en valeurs décimales des trois derniers octets de l'adresse MAC donne :

\n\n
  • \n\t
    16#12=10#18
    \n\t
  • \n\t
    16#1A=10#26
    \n\t
  • \n\t
    16#C4=10#196
    \n\t
\n\n

L'adresse IP par défaut  de cet automate M340 est donc : 84.18.26.196

\n\n

Remarques :

\n\n

Pour plus d'information à ce sujet, reportez-vous à l'aide en ligne de Unity Pro ( Dérivation de paramètres IP à partir d'une adresse MAC ).

\n\n

L'adresse MAC se trouve inscrite sur le module.

\n\n

L'obtention de l'adresse IP des modules BMXNOE0100 et BMXNOE0110 est identique : Adresse IP par défaut des modules BMXNOE0100 et BMXNOE0110 ?

"},{"Title":"Puis-je alimenter mon disjoncteur Compact NSX indifféremment en amont ou en aval ?","UrlName":"FA316510","LastModifiedDate":"25/11/2025","products":"Compact NSX, Compact NSX <630","score":1.03343949044586,"firstpublisheddate":"23/05/2017","answer":"Les disjoncteurs Compact NSX de gamme standard (B, F, N, H, S, L) peuvent être alimentés indifféremment par le haut ou le bas du boîtier, y compris avec intégration d’un bloc Vigi, sans réduction des performances.
Seul les gammes de disjoncteurs R, HB1 et HB2 sont restreintes au raccordement ligne-charge.

\"1\"

Exemple de nomenclature NSX :\n
  • NSX 160F . La gamme de ce disjoncteur NSX est «  F »
\n
 "},{"Title":"\"Verrouillage mécanique\" qui convient pour lier 2 contacteurs LP1D80004 ''Contacteur inverseur''","UrlName":"FA341829","LastModifiedDate":"05/09/2025","score":1.0238853503184713,"firstpublisheddate":"26/03/2018","answer":"Condamn. mécanique : LA9D80978
Condamn. mécanique avec verrouillage électrique: LA9D8002"},{"Title":"Peut-on avec une bobine MN/MX déclencher et ré-enclencher à distance mon disjoncteur MTZ ?","UrlName":"FA356302","LastModifiedDate":"25/11/2025","products":"Masterpact MTZ","score":1.0071656050955413,"firstpublisheddate":"24/08/2018","answer":"Les bobines MN/MX permettent seulement de déclenchement à distance du disjoncteur .

La fonction qui a pour but d’aider l’opérateur à fermer ou refermer le disjoncteur en fournissant des informations telles que : réarmement du disjoncteur ou chargement du ressort lorsque ces actions sont requises.

Grâce à l´application mobile Masterpact MTZ Mobile App (NFC / Bluetooth) ou bien Ecoreach , vous pouvez ré-armer votre disjoncteur.
                  "},{"Title":"Contacteur de bypass est t-il obligatoire sur un ATS48?","UrlName":"FA342294","LastModifiedDate":"05/09/2025","score":1.0071656050955413,"firstpublisheddate":"06/11/2018","answer":"Non c&#39;est pas obligatoire, Ça aide à augmenter la durée de vie de l&#39;ATS48 en éliminant la circulation du courant dans le thyristors après la phase de démarrage tout en gardant la protection thermique / surcharge etc"},{"Title":"Peut t-on utiliser le P24 sur un ATV320 comme une alimentation interne","UrlName":"FA352100","LastModifiedDate":"19/02/2024","products":"Altivar 320","score":1.0055732484076434,"firstpublisheddate":"21/11/2018","answer":"Le P24 peut être utilisé comme une alimentation interne ( dans ce cas le max courant fourni par P24 est de 100mA, le même courant max que le +24V d&#39;ATV32/ATV320 ), ou le P24 peut être connecté à une alimentation 24V externe ( dans ce cas l&#39;alimentation externe ne doit pas débiter plus de 1.1A )."},{"Title":"Quel est le successeur du contacteur modulaire télemécanique GC1M62 ?","UrlName":"FA358569","LastModifiedDate":"20/11/2020","products":"TeSys GC, GY, GF16","score":1.0047770700636942,"firstpublisheddate":"06/09/2018","answer":"\"\"Le contacteur Tesys GC de référence GC1611M5.\n
Veuillez-consulter la fiche techniqeu ci-dessous:\n
\n
 "}]}" translations="{"tabs":{"popularArticles":"Articles populaires","popularVideos":"Vidéos populaires","generalKnowledge":"Connaissances générales","sections":{"popularVideosTitle":"Découvrir les FAQ vidéos les plus populaires","popularVideosTitleMobile":"Vidéos populaires","generalKnowledgeTitle":"FAQ pour en savoir plus sur des connaissances générales","generalKnowledgeTitleMobile":"Connaissances générales"}},"searchDocument":{"category":"Catégorie de produit","publishedDate":"Publié le","modifiedDate":"Dernière modification le"},"moreButton":{"labelMore":"Afficher plus","labelLess":"Afficher moins"},"Redirection":{"message":"La FAQ que vous recherchez n'est plus disponible, nous vous avons redirigé vers la page d'accueil de la FAQ de votre pays. Veuillez utiliser la barre de recherche FAQ de la page d'accueil pour saisir votre requête."}}" env="new" s-id="9023419">
Articles populairesVidéos populairesConnaissances générales
C´est quoi la fonction de la bobine MN pour Compact NSX?

Le déclencheur MN provoque l’ouverture du disjoncteur lorsque sa tension de commande descend en dessous du seuil de 35 % de sa valeur nominale Un. Le déclenchement à minimum de tension, associé à un...

Catégorie de produit:Compact NSX
Quelle est l’adresse IP par défaut d’un automate M340 ?

Les produits Schneider équipés d'un port Ethernet possèdent une adresse IP par défaut qui découle de son adresse MAC (adresse constructeur, unique au monde). Pour un automate M340, le format de...

Catégorie de produit:Modicon M340
Puis-je alimenter mon disjoncteur Compact NSX indifféremment en amont ou...

Les disjoncteurs Compact NSX de gamme standard (B, F, N, H, S, L) peuvent être alimentés indifféremment par le haut ou le bas du boîtier, y compris avec intégration d’un bloc Vigi, sans réduction des...

Catégorie de produit:Compact NSX, Compact NSX <630
"Verrouillage mécanique" qui convient pour lier 2 contacteurs LP1D80004...

Condamn. mécanique : LA9D80978 Condamn. mécanique avec verrouillage électrique: LA9D8002

Peut-on avec une bobine MN/MX déclencher et ré-enclencher à distance mon...

Les bobines MN/MX permettent seulement de déclenchement à distance du disjoncteur . La fonction qui a pour but d’aider l’opérateur à fermer ou refermer le disjoncteur en fournissant des informations...

Catégorie de produit:Masterpact MTZ
Contacteur de bypass est t-il obligatoire sur un ATS48?

Non c'est pas obligatoire, Ça aide à augmenter la durée de vie de l'ATS48 en éliminant la circulation du courant dans le thyristors après la phase de démarrage tout en gardant la protection...

Peut t-on utiliser le P24 sur un ATV320 comme une alimentation interne

Le P24 peut être utilisé comme une alimentation interne ( dans ce cas le max courant fourni par P24 est de 100mA, le même courant max que le +24V d'ATV32/ATV320 ), ou le P24 peut être connecté à...

Catégorie de produit:Altivar 320
Quel est le successeur du contacteur modulaire télemécanique GC1M62 ?

Le contacteur Tesys GC de référence GC1611M5 . Veuillez-consulter la fiche techniqeu ci-dessous:

Catégorie de produit:TeSys GC, GY, GF16
Afficher plus
Découvrir les FAQ vidéos les plus populairesVidéos populaires
video-thumbnail
Video: Comment programmer un interrupteur crépusculaire...
video-thumbnail
Vidéo: Qu'est-ce qui cause le message / erreur / défaut USF...
video-thumbnail
Vidéo: Comment régler la vitesse sur les entrées logiques...
video-thumbnail
Comment importer dans Vijeo Designer des variables...
Afficher plus
FAQ pour en savoir plus sur des connaissances généralesConnaissances générales
Quelle est la signification des termes OPC, OFS et OLE ?

OPC (Ole for Process Control) est une norme de communication créée par la fondation OPC (410 membres, fabricants de logiciels/matériels et utilisateurs, dans 40 pays) OFS (OPC Factory Server) est le...

Catégorie de produit:EcoStruxure™ Control Expert
