¿Cuáles son las dimensiones y pesos estándar de las celdas en media tensión SM6?
Problema:
Se requieren saber las dimensiones y pesos de las celdas de media tensión SM6
Línea de Producto:
SM6
Ambiente:
Hardware
Porque:
Características celdas SM6
Resolución:

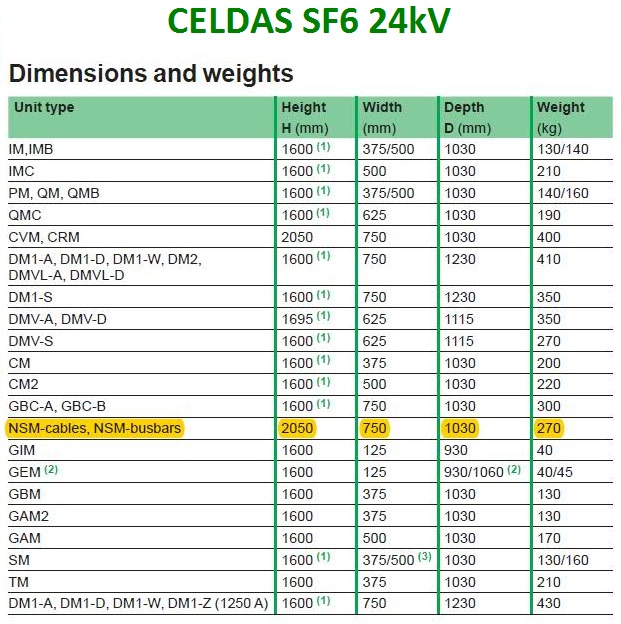

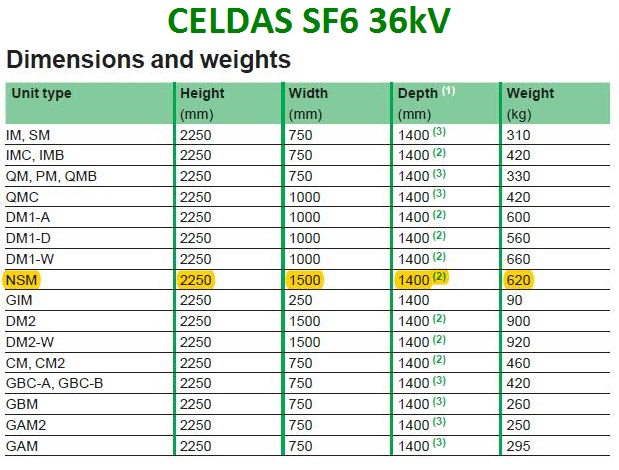

Se adjunta un documento con las dimensiones y los pesos estándar de las celdas de media tensión SM6 para niveles de tensión de hasta 24 kV y 36 kV.
Las dimensiones y el peso pueden variar según el tipo de celda, la función requerida, el nivel de tensión, los equipos instalados y los accesorios incluidos. Por esta razón, se recomienda identificar la referencia o configuración completa de la celda antes de utilizar estos datos para el diseño de la obra civil, transporte o maniobras de instalación.
Para una celda con configuración especial o con accesorios adicionales, se debe realizar una validación específica. En estos casos, por favor, envíe el diagrama unifilar, el nivel de tensión, la corriente nominal, la función de la celda y los accesorios requeridos para consultar la información correspondiente.
Antes de realizar el transporte o la manipulación, también se deben consultar las instrucciones del fabricante relacionadas con los puntos de izaje, el centro de gravedad, las condiciones de almacenamiento y las distancias necesarias para la instalación.
