Problema:
¿Cómo funciona el mando eléctrico para interruptores NSX y cuál es su esquema eléctrico?
Línea de Producto:
CompacT NSX
Ambiente:
Hardware
Porque:
Mando eléctrico para interruptores NSX
Resolución:

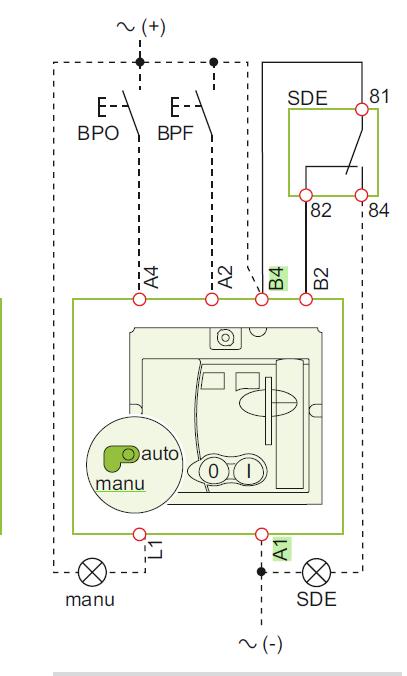

El mando eléctrico, como cualquier equipo eléctrico, requiere una alimentación la cual se obtiene de las bornas B4 y A1. Todos los bornes del mando eléctrico que requieran alimentación se conectarán a la misma F/N y solo el A1 irá en otra F/N.
Indicación de bornes del mando eléctrico MT y su función:
A2: Orden de cierre
A4: Orden de Apertura.
Nota: El impulso debe de ser > 150 ms y las órdenes no pueden ser simultáneas
L1: Señalización de MT en posición manual
SDE (81-82-84): Señal de defecto eléctrico. Este contacto conmuta al producirse un defecto eléctrico y pasa del estado 81-82 al 81-84
B2: Borne de rearme. Cuando el borne 82 recibe tensión, el equipo rearma (pasa de posición disparada a abierto listo para cerrar).
H1: señalización de disparo por defecto
Para mayor información por descargar el PDF adjunto donde encontrara más detalles del mando motorizado de NSX.
Publicado para: Schneider Electric Chile
