¿Como configurar un Altivar 320 (ATV320) para dar orden de marcha por LI1 a una velocidad y LI3 a otra velocidad sin tener que activar la LI1?

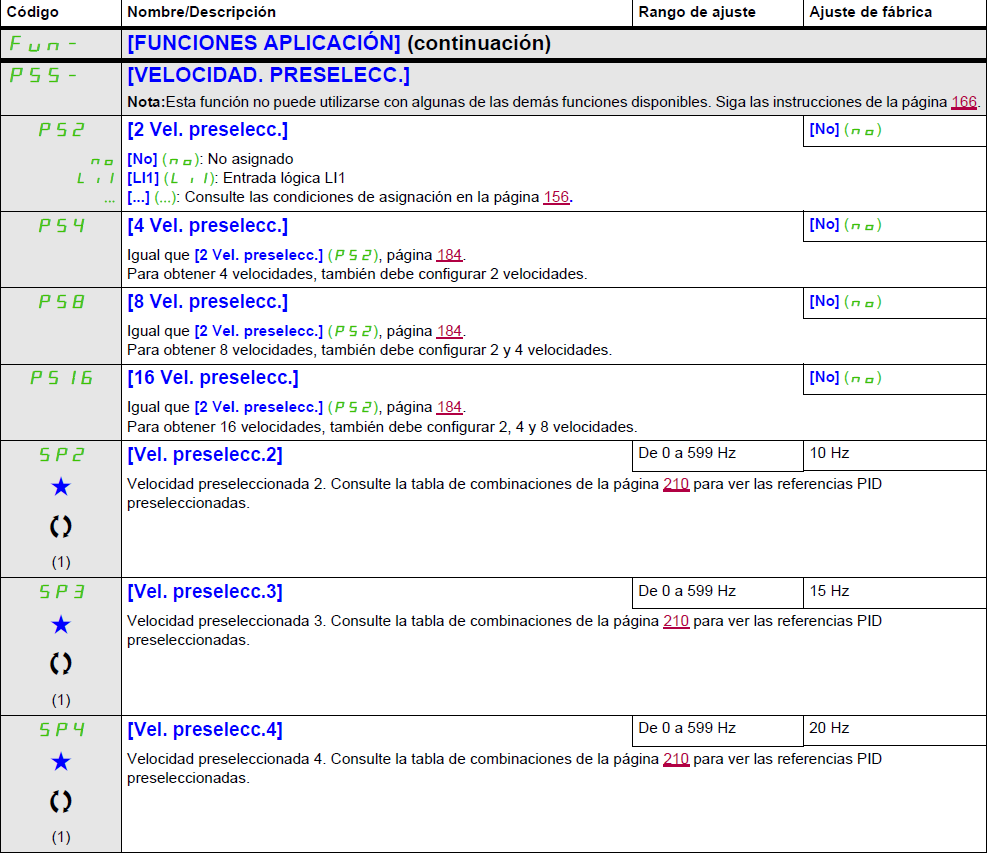

Se configura las velocidades preseleccionadas en LI1 y LI3 de la siguiente manera:
COnF > FULL > FUn > PSS > PS2 = LI1
COnF > FULL > FUn > PSS > PS2 = LI3
COnF > FULL > FUn > PSS > SP2 = velocidad para LI1
COnF > FULL > FUn > PSS > SP3 = velocidad para LI3
Luego se pone un diodo entre DI1 y DI3, con el cátodo en DI1 como en el esquema siguiente:
De esta manera al activar DI3 se activa DI1, pero al activar DI1 no se activa DI3
Nota:
Esta configuración es útil para tener dos botones con dos velocidades diferentes sin tener que poner doble circuito.
COnF > FULL > FUn > PSS > PS2 = LI1
COnF > FULL > FUn > PSS > PS2 = LI3
COnF > FULL > FUn > PSS > SP2 = velocidad para LI1
COnF > FULL > FUn > PSS > SP3 = velocidad para LI3
Luego se pone un diodo entre DI1 y DI3, con el cátodo en DI1 como en el esquema siguiente:
De esta manera al activar DI3 se activa DI1, pero al activar DI1 no se activa DI3
Nota:
Esta configuración es útil para tener dos botones con dos velocidades diferentes sin tener que poner doble circuito.
