Identificación de los terminales de conexión NW fijos y extraibles
Problema:
Desconocimiento de los zócalos de conexión para los interruptores NW Fijos y extraíbles.
Línea de producto:
MCCB, MasterPact NW
Ambiente:
Hardware
Porque:
Se necesita conocer la posición correcta donde se debe colocar los accesorios de motorización MCH, MX y XF.
Resolución:

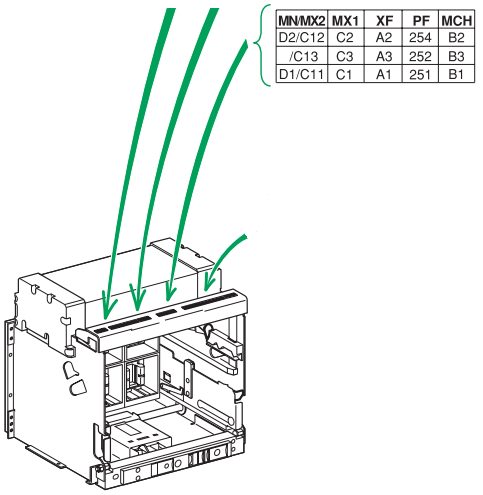

La línea de equipos Masterpact NW, cuenta con una serie de elementos auxiliares que se conectan a través de unas bornas en la parte superior del equipo, en la imagen inferior podrá observar la posición de las bornas de conexión para los equipos MCH, MX y XF; sin embargo, en el documento adjunto encontrará la distribución completa de las terminales, así mismo del diagrama eléctrico correspondiente para cada componente.
Desconocimiento de los zócalos de conexión para los interruptores NW Fijos y extraíbles.
Línea de producto:
MCCB, MasterPact NW
Ambiente:
Hardware
Porque:
Se necesita conocer la posición correcta donde se debe colocar los accesorios de motorización MCH, MX y XF.
Resolución:
La línea de equipos Masterpact NW, cuenta con una serie de elementos auxiliares que se conectan a través de unas bornas en la parte superior del equipo, en la imagen inferior podrá observar la posición de las bornas de conexión para los equipos MCH, MX y XF; sin embargo, en el documento adjunto encontrará la distribución completa de las terminales, así mismo del diagrama eléctrico correspondiente para cada componente.
Publicado para: Schneider Electric Chile
