¿Cómo puedo identificar que el interruptor NW se encuentra cerrado o abierto?
Problema:
Poder identificar adecuadamente cuando el interruptor se encuentra abierto para realizar maniobras de mantenimiento
Línea de producto:
MCCB, Masterpact NW
Ambiente:
Hardware
Porque:
Resolución:
Los equipos Masterpact NW, cuentan con dos botones que permiten accionar el cierre y apertura del equipo de forma manual, adicionalmente en la parte inferior de los botones, se encuentra dos ventanillas de visualización de estado, uno para la posición del interruptor (cerrado – abierto) adicionalmente del mímico que nos muestra el estado y otra ventanilla para el resorte de rearme automático (Cargado – descargado), en la imagen a continuación veremos cómo podemos identificar las diferentes estados del equipo.
Botones y testigos de señalización de estado
Poder identificar adecuadamente cuando el interruptor se encuentra abierto para realizar maniobras de mantenimiento
Línea de producto:
MCCB, Masterpact NW
Ambiente:
Hardware
Porque:
- Identificar el interruptor cerrado
- Identificar si el resorte del reare automático se encuentra descargado
Resolución:
Los equipos Masterpact NW, cuentan con dos botones que permiten accionar el cierre y apertura del equipo de forma manual, adicionalmente en la parte inferior de los botones, se encuentra dos ventanillas de visualización de estado, uno para la posición del interruptor (cerrado – abierto) adicionalmente del mímico que nos muestra el estado y otra ventanilla para el resorte de rearme automático (Cargado – descargado), en la imagen a continuación veremos cómo podemos identificar las diferentes estados del equipo.

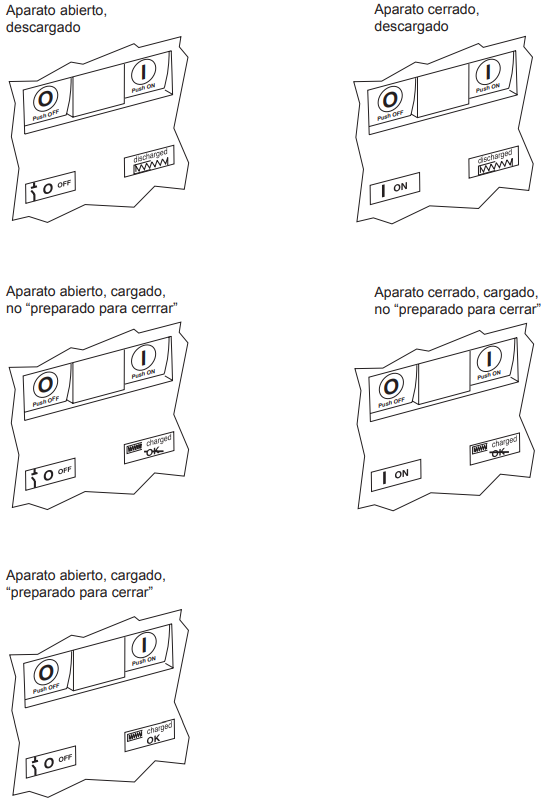

Botones y testigos de señalización de estado
