¿Qué accesorios necesito y como puedo realizar la instalación del Bloque VIGI para Compact NSX?

Problema:
Desconocimiento del procedimiento de instalación del bloque de falla a tierra para Compact NSX

Línea de producto:
Compact NSX

Ambiente:
Hardware

Porque:

• Realizar una correcta instalación del equipo
• Que elementos se necesita para instalarlo

Resolución

Observación importante

• La instalación y mantenimiento de este aparato sólo debe ser realizado por electricistas profesionales.
• El fabricante no se hace responsable en caso de no cumplir con las indicaciones expuestas en este aviso.

Componentes necesarios para la instalación del equipo:

Dentro de la caja encontrara:

• Bloque VIGI
• Tornillos y tuercas
• Guia de instalación

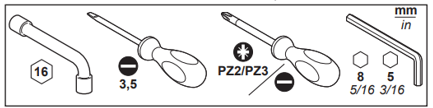

Elementos adicionales necesarios:


Pasos para la instalación:

1. Importante el interruptor se debe encontrar abierto y en posición de TRIP

1. Asegurarse que el bloque VIGI, se encuentre en R

1. Retire los tornillos del Bloque VIGI

1. Inserte el bloque VIGI en la parte inferior del interruptor, ajuste los tornillos de conexión de fuerza a 50 N.m y los tornillos de la tapa a 1.2 N.m
