¿Cómo cambiar el tipo de rearme en un relé térmico de la línea LRD?
Problema:
¿Cómo cambiar el tipo de rearme en un relé térmico de la línea LRD?
Línea de Producto:
Tesys LRD
Ambiente:
Hardware
Porque:
El usuario requiere cambiar el modo de rearme del relé térmico LRD entre:
Rearme manual — posición H
Rearme automático — posición A
Los relés TeSys LRD incorporan un selector frontal de rearme manual/automático. Este selector permite definir si, después de una sobrecarga, el relé debe restablecerse manualmente mediante el botón RESET, o automáticamente después de que desaparezca la condición de sobrecarga y el bimetal se enfríe. Schneider Electric describe estos relés con selector de rearme manual-automático, botón RESET, botón STOP y selector de prueba.
Resolución:
Los relés térmicos Schneider Electric incorporan un selector frontal de rearme que permite elegir entre:
- Rearme manual (H)
- Rearme automático (A)
En la parte frontal del relé térmico LRD se encuentran los siguientes elementos:
- Dial de ajuste de corriente
Permite ajustar la corriente térmica del motor. - Selector H/A de rearme
Es el selector usado para escoger el modo de rearme:- H = rearme manual
- A = rearme automático
- Botón RESET
Se utiliza para restablecer el relé cuando está configurado en modo manual. - Botón STOP
Permite realizar la apertura/parada del circuito de mando asociado.

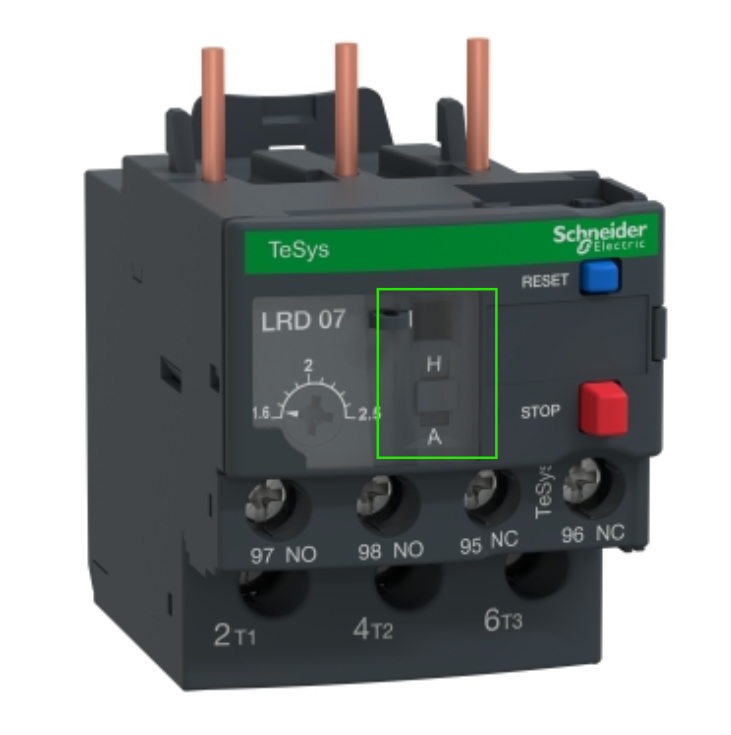

En la imagen de referencia, el selector de rearme se encuentra en la zona frontal marcada, donde aparece la letra H. Ese es el punto que debe manipularse para cambiar el modo de rearme.
Configuración de fábrica
Los relés LRD 01 a LRD 35 se suministran de fábrica en rearme manual (H).
Esta posición está protegida por un pretaladro, lo que evita cambios involuntarios.
¿Cómo cambiar de rearme manual a automático o viceversa?
Pasos para colocar el relé en rearme automático
- Ubique el selector frontal H/A
El selector está en la parte frontal del relé térmico, cerca de los botones RESET y STOP.
En condición de fábrica o configuración manual, normalmente se visualiza la letra H. - Verifique que el relé no esté disparado
No realice el cambio mientras el relé esté en condición de disparo. La hoja de instrucción indica no operar el selector cuando el producto se encuentra en condición de disparo. - Use un destornillador plano pequeño
Inserte la punta del destornillador en la ranura del selector H/A. - Presione el selector y desplácelo hacia la posición A
Con el destornillador, presione el selector frontal y muévalo hasta que cambie de la posición H a la posición A.
La hoja de instrucción del LRD muestra las posiciones H para manual y A para automático, con enclavamiento tipo “click”. - Confirme visualmente la posición
El relé queda en rearme automático cuando en la ventana o selector frontal se visualiza la letra: H - Pruebe el funcionamiento según el procedimiento del tablero o máquina
Después del cambio, valide que el circuito de mando opere de acuerdo con la lógica esperada de la instalación.
Pasos para colocar el relé en rearme manual
Si se requiere regresar el relé a rearme manual:
- Ubique nuevamente el selector frontal H/A.
- Inserte un destornillador plano pequeño en la ranura del selector.
- Presione y desplace el selector desde A hacia H.
- Verifique que quede visible la letra: H
- En esta posición, después de un disparo por sobrecarga, será necesario presionar el botón RESET para restablecer el relé.
Diferencia entre rearme manual y automático
Rearme manual — posición H
En modo manual, cuando el relé térmico dispara por sobrecarga, el relé no se restablece solo.
Para volver a operar, el usuario debe presionar el botón RESET después de corregir la causa de la falla.
Uso recomendado cuando se requiere intervención o verificación del operador antes de volver a arrancar el motor.
Rearme automático — posición A
En modo automático, cuando el relé dispara por sobrecarga, el relé puede restablecerse automáticamente una vez desaparece la condición de sobrecarga y el bimetal se enfría.
Uso recomendado únicamente cuando la aplicación permite un restablecimiento automático seguro.
Advertencia importante
Antes de configurar el relé en modo automático, se debe verificar que el rearranque de la máquina o motor no genere una condición peligrosa para personas, proceso o equipo.
El modo automático puede permitir que el circuito quede nuevamente disponible sin que el operador presione RESET, dependiendo de la lógica de control instalada.
