Según especificación, la HMISCU detecta circuito abierto.
Para lograr el diagnóstico hay que instanciar el bloque de función GetTempStatus en el programa. El valor recibido en formato WORD se interpreta bit a bit según el siguiente código:
Bit 0: La vía 0 tiene un error de configuración detectado.
Bit 1: La vía 1 tiene un error de configuración detectado.
Bit 2: La vía 0 tiene un error de exceso de rango detectado.
Bit 3: La vía 1 tiene un error de exceso de rango detectado.
Bit 4: La vía 0 tiene datos inválidos.
Bit 5: La vía 1 tiene datos inválidos.
Bit 6: La vía 0 tiene hilo cortado.
Bit 7: La vía 1 tiene hilo cortado.
Los siguientes 8 bits de mayor peso están reservados.

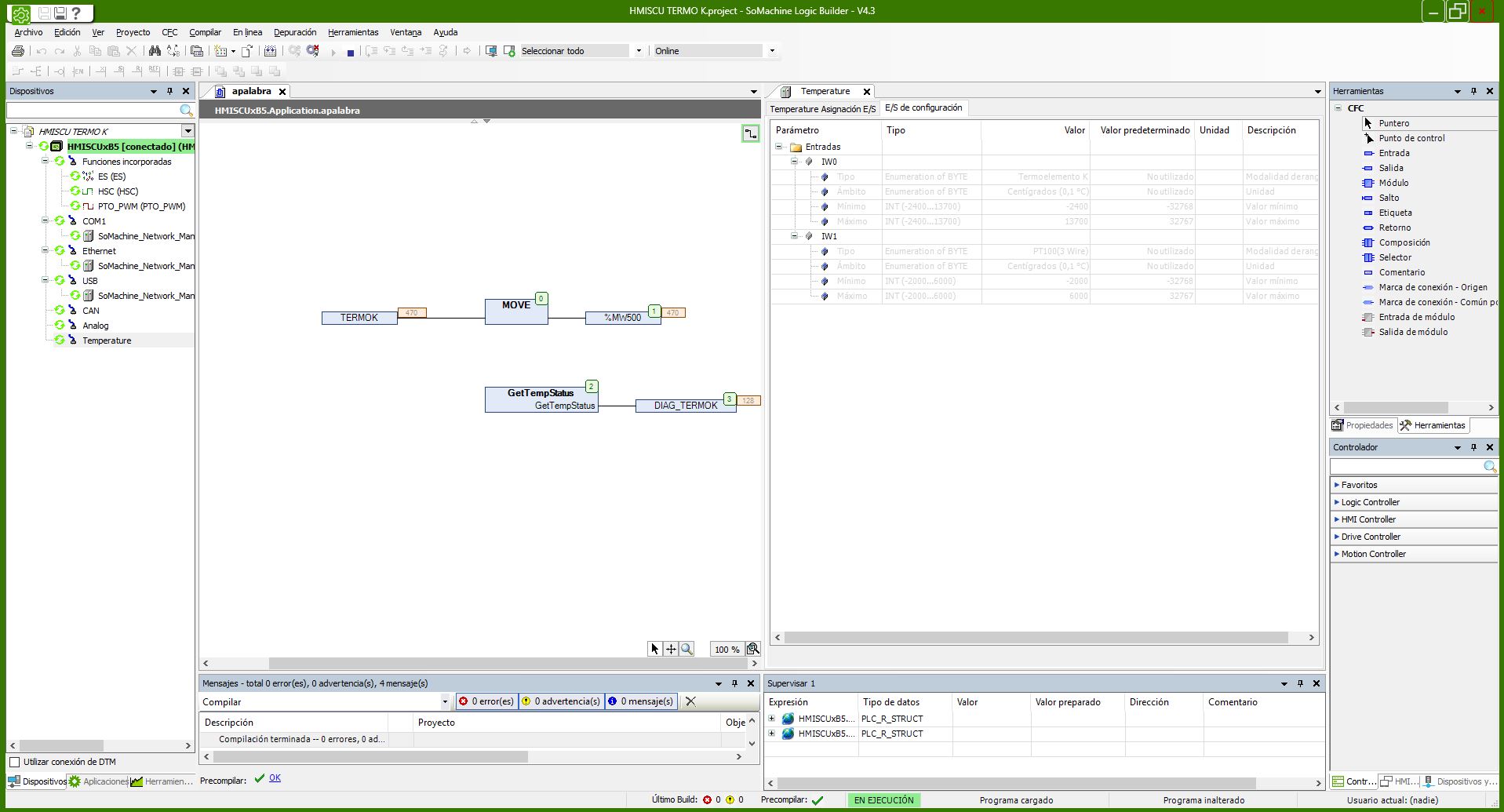

Se adjunta captura de pantalla donde se ven configuradas las dos vías pero se detecta hilo cortado en la vía 1. También se anexa el programa utilizado para ilustrar el ejemplo.
Para lograr el diagnóstico hay que instanciar el bloque de función GetTempStatus en el programa. El valor recibido en formato WORD se interpreta bit a bit según el siguiente código:
Bit 0: La vía 0 tiene un error de configuración detectado.
Bit 1: La vía 1 tiene un error de configuración detectado.
Bit 2: La vía 0 tiene un error de exceso de rango detectado.
Bit 3: La vía 1 tiene un error de exceso de rango detectado.
Bit 4: La vía 0 tiene datos inválidos.
Bit 5: La vía 1 tiene datos inválidos.
Bit 6: La vía 0 tiene hilo cortado.
Bit 7: La vía 1 tiene hilo cortado.
Los siguientes 8 bits de mayor peso están reservados.
Se adjunta captura de pantalla donde se ven configuradas las dos vías pero se detecta hilo cortado en la vía 1. También se anexa el programa utilizado para ilustrar el ejemplo.
