¿Cuál es el contenido de gas SF₆ de las cabinas de Media Tensión de la gama SM6 de 24 kV?
Las celdas de Media Tensión SM6 de 24 kV utilizan gas SF₆ en compartimentos sellados de por vida. La cantidad de gas depende de la función de la celda y del tipo de equipo de maniobra instalado.
Contenido de SF₆ por unidad funcional
Celdas de seccionamiento e interruptores
Las siguientes funciones incorporan una cuba de seccionamiento de 35 litros con un contenido de 210 g de SF₆:
- IM, IMC, IMB
- QM, QMC, QMB
- PM
- CM, CM2
- SM
- TM
- NSM
- CRM
Contenido de SF₆: 210 g
Volumen de gas: 35 litros
Ejemplos:
- Una celda IM contiene 210 g de SF₆.
- Una celda QM contiene 210 g de SF₆.
Celdas con interruptor automático o contactor en vacío
Las siguientes funciones utilizan tecnología de corte en vacío:
- DMV-A, DMV-D, DMV-S
- DMVI-A
- CVM
En estas funciones los 210 g de SF₆ corresponden exclusivamente a la cuba del seccionador de barras y puesta a tierra.
Contenido de SF₆: 210 g
Volumen de gas: 35 litros
Celdas de aislamiento doble DM2
Las celdas DM2 disponen de dos compartimentos de gas independientes.
Contenido de SF₆: 410 g
Volumen de gas: 2 × 35 litros
Contenido de SF₆ de los interruptores automáticos SF1
Las celdas DM1 equipadas con interruptores automáticos SF1 incorporan además gas SF₆ en los polos del interruptor.
SF1 Tipo 1
Aplicable a configuraciones típicas de 630 A - 20 kA.
- Presión de llenado: 0,5 bar relativos
- Volumen: 5,3 litros por polo
- Contenido de SF₆: 46 g por polo
- Contenido total (3 polos): 138 g
SF1 Tipo 2
Aplicable a configuraciones de mayores prestaciones, como 1250 A o 630 A - 25 kA.
- Presión de llenado: 2 bar relativos
- Volumen: 6,1 litros por polo
- Contenido de SF₆: 116 g por polo
- Contenido total (3 polos): 348 g
Nota: El mayor contenido de gas del SF1 Tipo 2 se debe a su superior presión de llenado y a sus mayores prestaciones eléctricas.
Ejemplos de contenido total de SF₆
Celda IM
- Cuba de seccionamiento: 210 g
Total: 210 g de SF₆
Celda QM
- Cuba de seccionamiento: 210 g
Total: 210 g de SF₆
Celda DM1 con interruptor SF1 Tipo 1 (630 A - 20 kA)
- Cuba de seccionamiento: 210 g
- Interruptor SF1 Tipo 1: 138 g
Total: 348 g de SF₆
Celda DM1 con interruptor SF1 Tipo 2 (1250 A o 630 A - 25 kA)
- Cuba de seccionamiento: 210 g
- Interruptor SF1 Tipo 2: 348 g
Total: 558 g de SF₆
Estanqueidad de las cubas SF₆
Las cubas selladas de las celdas SM6 están diseñadas como "sistemas de sellado a presión". La estanqueidad se comprueba siempre de forma individual en fábrica, con una tasa de fugas inferior al 0,1% durante una vida útil de 30 años
La cantidad oficial de SF₆ de cada equipo está indicada en su placa de características, por lo que ésta debe considerarse siempre como la referencia válida para inventarios, declaraciones, cálculos o auditorías.

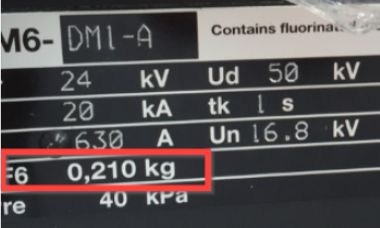

imagen: placa de características celda SM6
Se adjunta:
Declaración de conformidad SM6:
Declaración de conformidad Iberia SM6 24.pdf
Declaración de conformidad SF1
SF1-20190523_01-declaration design according to standards.pdf
Certificado de estanqueidad SM6:
Certificado Medición Estanqueidad SM6 - 24 kV first page.pdf
