Ambiente :
Hardware
Linea de producto :
Variadores de Velocidad, IDVSD
Causa :
Numero de Parte
Resolución :

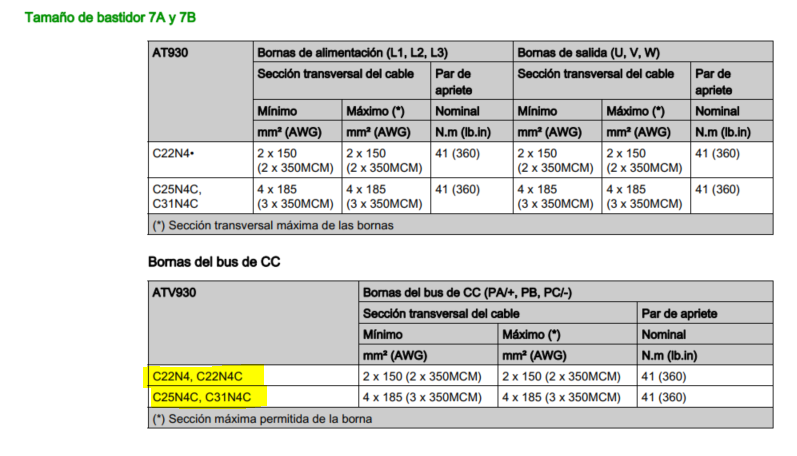

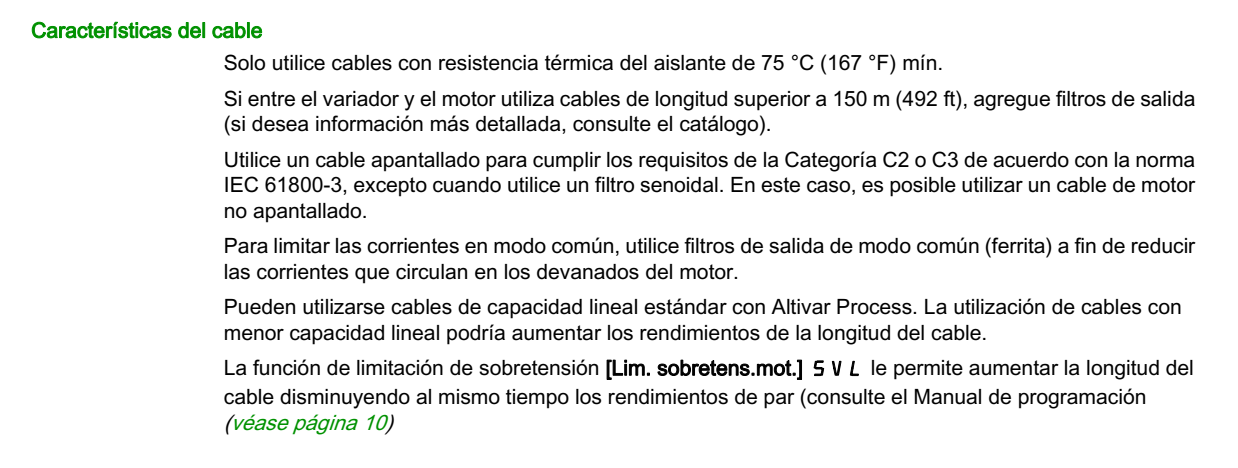

los cables para conexión de la resistencia en los bornes DC deben seguir las indicaciones del manual de instalación del ATV930 adjunto de acuerdo al modelo de su ATV930, abajo el ejemplo para 220kW, 250kW y 315kW (página 155 y 127):
Además hay la FAQ FA406857 abajo producida por Schneider USA donde mencionan que se puede calcular la sección de cable considerando el valor máximo en tensión del bus DC que para el caso del ATV930-N4 corresponde a 820V:
"Al dimensionar el cable que se conectará entre el variador y la resistencia de frenado, es simplemente una cuestión de tomar el nivel máximo del bus de CC del variador y dividirlo por el valor de la resistencia de frenado para determinar la corriente a través de la resistencia.
El valor de tensión máxima del bus dividido por el valor en ohmios de la resistencia le dará el consumo máximo de corriente. Además, cuando el circuito es muy ruidoso, es mejor usar un cable blindado si tiene problemas de ruido."
ID => FA406857_en
Title => What would the recommended cable size be for connecting the dynamic braking resistor?
URL => https://www.se.com/us/en/faqs/FA406857/
Hardware
Linea de producto :
Variadores de Velocidad, IDVSD
Causa :
Numero de Parte
Resolución :
los cables para conexión de la resistencia en los bornes DC deben seguir las indicaciones del manual de instalación del ATV930 adjunto de acuerdo al modelo de su ATV930, abajo el ejemplo para 220kW, 250kW y 315kW (página 155 y 127):
Además hay la FAQ FA406857 abajo producida por Schneider USA donde mencionan que se puede calcular la sección de cable considerando el valor máximo en tensión del bus DC que para el caso del ATV930-N4 corresponde a 820V:
"Al dimensionar el cable que se conectará entre el variador y la resistencia de frenado, es simplemente una cuestión de tomar el nivel máximo del bus de CC del variador y dividirlo por el valor de la resistencia de frenado para determinar la corriente a través de la resistencia.
El valor de tensión máxima del bus dividido por el valor en ohmios de la resistencia le dará el consumo máximo de corriente. Además, cuando el circuito es muy ruidoso, es mejor usar un cable blindado si tiene problemas de ruido."
ID => FA406857_en
Title => What would the recommended cable size be for connecting the dynamic braking resistor?
URL => https://www.se.com/us/en/faqs/FA406857/
Publicado para:Schneider Electric Chile
