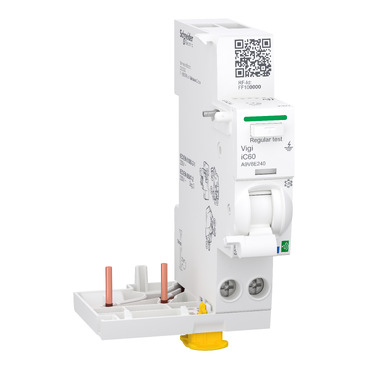

Comment tester les dispositifs différentiels Acti 9 ?
Au delà de l'utilisation du bouton poussoir "Test" qui simule un défaut électrique, il est possible de faire des essais de déclenchement différentiels avec un appareil de test spécifique.

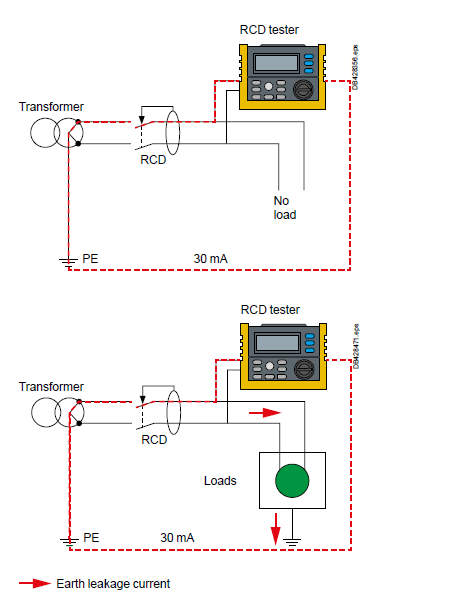

Exemple de schéma interne d'un DDR :
Le mode opératoire est expliqué dans le document joint.
Pour les conditions d'essai correcte, il est préférable de débrancher les charges connectées au différentiel que l'on souhaite tester.

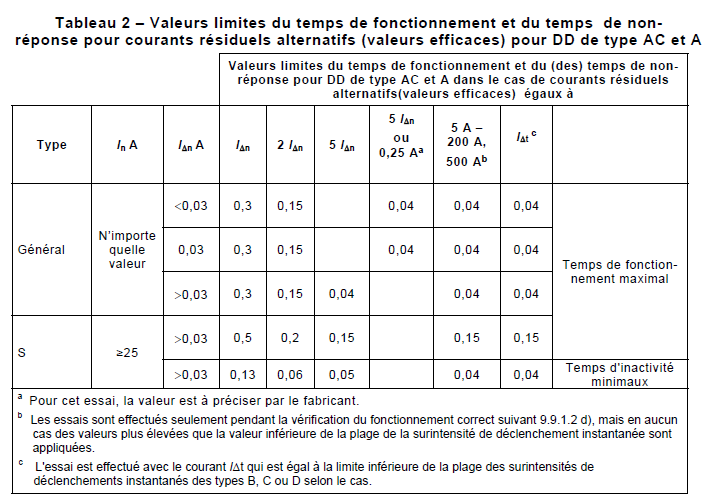

Les temps de déclenchement en fonction de la sensibilité et du type de différentiel sont généralement entrés comme paramètre dans le testeur. Ils sont définis par les normes produits IEC61008 et IEC61009.
Extrait EN 61009-1-2012
Publié pour: Schneider Electric France
