Comment réaliser le couplage des TC ARM3 sur les cellules SM6, pour obtenir le petit ou le grand rapport ?

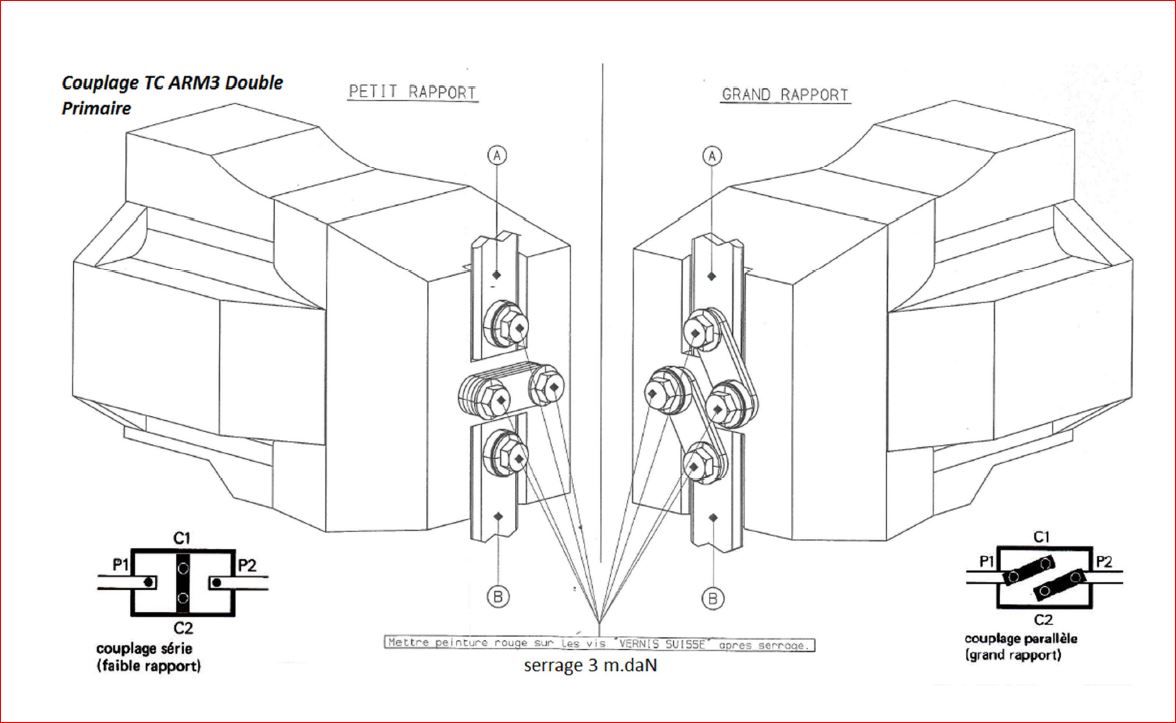

Veuillez trouver ci-dessous le schéma des raccordements "Petit rapport" et "Grand rapport"


Nota :
Raccordement pour Petit rapport : couplage C1 – C2
Raccordement pour Grand rapport : couplage P1- C1 et P2-C2

Observation :
Pour Petit rapport utiliser les 4 barrettes
Pour Grand rapport répartir les barrettes deux par deux pour réaliser le couplage
