Que signifient les voyants LED de ma carte de gestion réseau ?

Problème rencontré :
Les voyants d’état et de liaison (situés à gauche et à droite du port Ethernet) d’une carte de gestion réseau fournissent des informations sur l’état actuel de la carte de gestion réseau

Gamme de produits :

• Carte de gestion réseau 1 - AP9617, AP9618, AP9619

Les périphériques avec une carte de gestion réseau 1 intégrée incluent (sans s'y limiter) : PDU à monter en rack avec compteur/commuté (AP78XX, AP79XX), commutateurs de transfert automatique en rack (AP77XX, unités de surveillance de l'environnement (AP9320, AP9340, Netbotz 200)

• Carte de gestion réseau 2 - AP9630/AP9630CH, AP9631/AP9631CH, AP9635/35CH

Les périphériques avec une carte de gestion réseau 2 intégrée incluent (sans s'y limiter) : PDU à monter en rack avec compteur/commuté 2G (AP84XX, AP86XX, AP88XX, AP89XX), certains produits de gestion réseau audio/vidéo activés.

• Carte de gestion réseau 4 - AP9644

Les appareils avec carte de gestion réseau 4 intégrée comprennent : Galaxy VS

• Toutes les versions de micrologiciel (sauf indication contraire)
• Tous les numéros de série

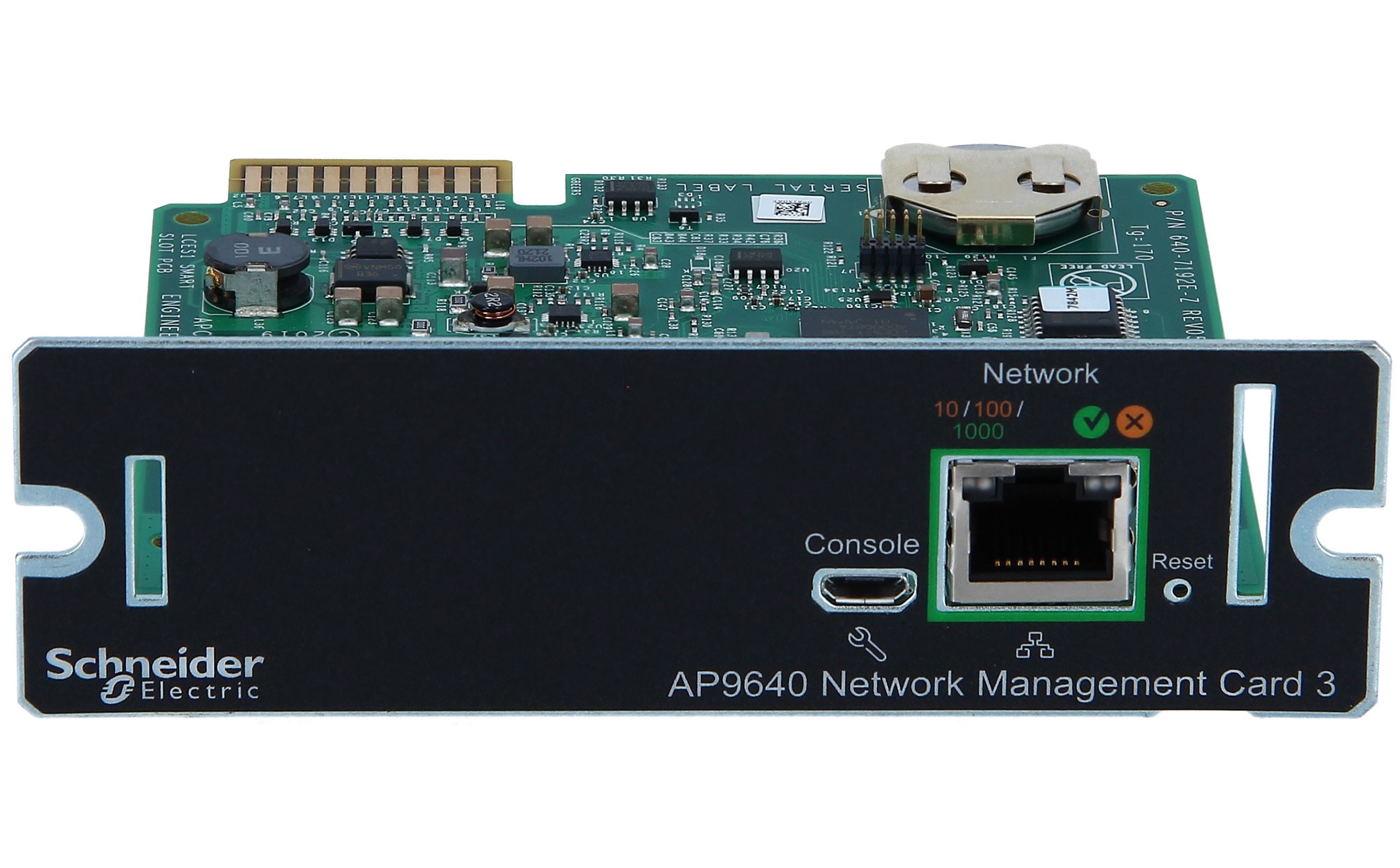

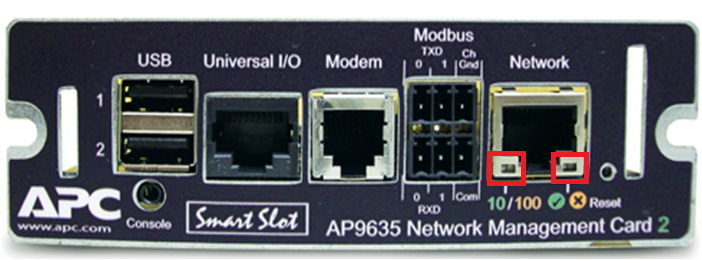

Carte de gestion réseau 2 / 3



Le voyant d’état (côté droit orienté sur la carte 2 de gestion réseau, côté gauche orienté sur la carte 3 de gestion réseau) affiche les informations suivantes :

Comportement des voyants	Signification
Eteint	La carte n'est pas alimentée ou est en démarrage
Vert continu	Les paramètres IP de la carte sont valides
Orange Fixe	NMC2 : dysfonctionnement matériel NMC3 : en mode Bootmonitor ou dysfonctionnement matériel
Vert clignotant	Les paramètres IP de la carte ne sont pas valides
Orange clignotant	La carte émet des requêtes BootP
Vert/Orange Alternatif	Rapidement - La carte démarre
	Lentement - La carte émet une requête DHCP
Orange clignotant	NMC2 : En Mode Bootmonitor.

Le voyant Link (côté gauche faisant face à la carte 2 de gestion réseau, côté droit faisant face à la carte 3 de gestion réseau) indique ce qui suit :

Comportement des voyants	Signification
Eteint	La carte n'est pas alimentée, n'a pas de câble réseau connecté ou l'appareil (commutateur/concentrateur) connecté à la carte n'est pas actif
Vert continu	La carte se trouve sur un réseau qui communique à 10 Mbit/s
Orange Fixe	La carte se trouve sur un réseau qui communique à 100 Mbit/s
Vert clignotant	La carte reçoit des paquets de données à 10 Mbit/s
Orange clignotant	La carte reçoit des paquets de données à 100 Mbit/s
NMC3 Vert clignotant	La carte reçoit des paquets de données à 1 000 Mbit/s

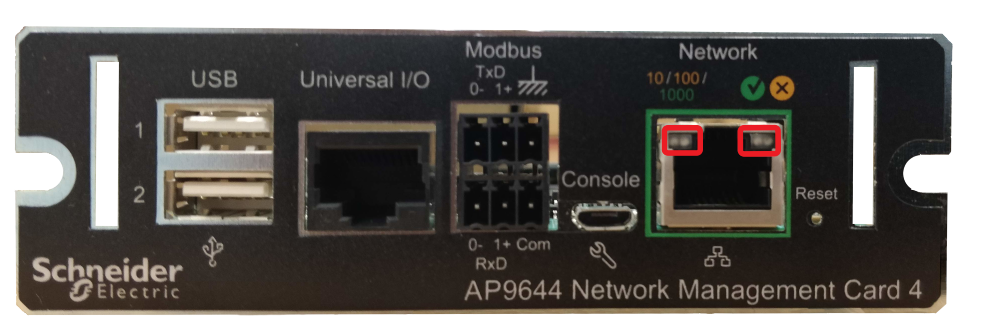

Carte de gestion réseau 4


Le voyant d'état (côté droit) affiche les informations suivantes :

Comportement des voyants	Signification
Eteint	La carte n'est pas alimentée ou est en démarrage
Vert continu	Les paramètres IP de la carte sont valides
Orange Fixe	Les paramètres IP de la carte ne sont pas valides
Vert/Orange Alternatif	Rapidement - La carte démarre
	Lentement - La carte émet une requête DHCP
Rétablir le mode usine par défaut :
3 Orange Court	Séquence de réinitialisation* du mot de passe uniquement activée *Reportez-vous Manuel de Sécuritépour plus d'informations sur la fonction de réinitialisation du mot de passe uniquement.
3 Vert Court	La carte de gestion réseau est réinitialisée aux valeurs par défaut

Le voyant Link (côté gauche) indique les informations suivantes :

Comportement des voyants	Signification
Eteint	La carte n'est pas alimentée, n'a pas de câble réseau connecté ou l'appareil (commutateur/concentrateur) connecté à la carte n'est pas actif
Vert continu	La carte se trouve sur un réseau qui communique à 1 Gbit/s
Orange Fixe	La carte se trouve sur un réseau qui communique à 10 ou 100 Mbit/s
Vert clignotant	La carte reçoit des paquets de données à 1 Gbit/s
Orange clignotant	La carte reçoit des paquets de données à 10 ou 100 Mbit/s
