ACTI 9 - Come posso realizzare SELETTIVITA' tra dispositivi Differenziali, iID o Vigi, facenti parte della gamma prodotti modulare di Acti9 ?

Per ragioni legate alla continuità di esercizio ed ai pericoli indotti da un eventuale mancanza di energia elettrica può essere richiesto un coordinamento selettivo tra due o più dispositivi differenziali disposti in serie.

I dispositivi differenziali di sensibilità media (100 mA e oltre) sono disponibili in versione selettiva (s) e ritardata (R).
Questa opzione garantisce che, in caso di guasto a terra, verrà scollegata solo la parte di circuito ove è presente il guasto.

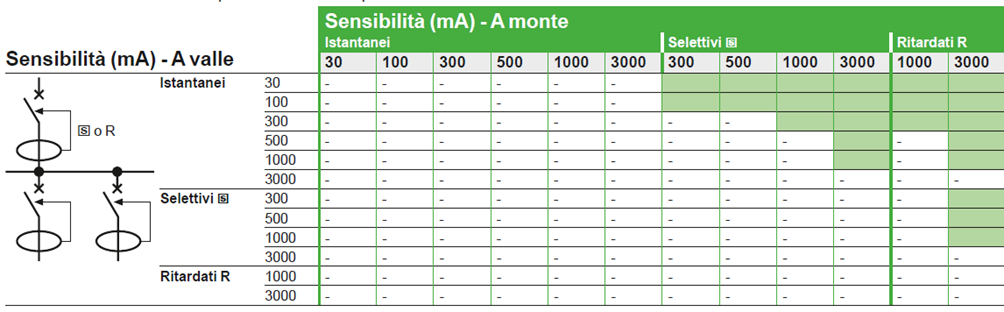

La tabella sottostante mostra quali associazioni dispositivi installati a monte/a valle assicurano la selettività.



Per assicurare la selettività tra due dispositivi in serie è necessario soddisfare contemporaneamente le seguenti condizioni:

-     La corrente differenziale nominale del dispositivo a monte deve essere almeno il doppio di quella del dispositivo a valle:
I∆nA ≥ 2I∆nB.

Un dispositivo differenziale con soglia di intervento pari a 30 mA non interviene per correnti inferiori a 15 mA, potrebbe intervenire per correnti comprese tra 15 e 30 mA e deve intervenire per correnti superiori a 30 mA.

-     Il ritardo intenzionale tA imposto al dispositivo a monte deve essere superiore al tempo totale di interruzione tB TOT del dispositivo a valle
tA ≥ tB TOT

La selettività differenziale è garantita per tutti i valori di corrente superiori alla soglia di intervento del dispositivo differenziale disposto a valle.
Nel campo degli interruttori differenziali per uso domestico e similare la selettività si può ottenere utilizzando dispositivi di protezione a corrente differenziale del tipo s in serie con dispositivi di protezione a corrente differenziale di tipo generale.
In questo caso occorre rispettare un rapporto minimo tra le soglie di intervento pari a 3.
Per ottenere selettività con i dispositivi a corrente differenziale nei circuiti di distribuzione è ammesso un tempo di interruzione non superiore a 1 s.
Il coordinamento tra le protezioni differenziali Schneider Electric permette di garantire
la continuità di servizio fra 2 o 3 livelli

In allegato le tabelle di riferimento tratte dalla GUIDA BT 2022
