インバーター/ ATV320シリーズ　モーターへ出力している電流値をモニタしたい

本日はどのようなご用件でしょうか？

次の方法で、ATV320に接続したモーターに出力している電流値を表示させることが可能です。

【1】

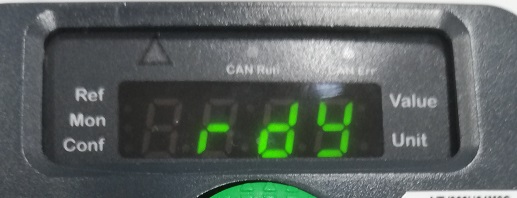

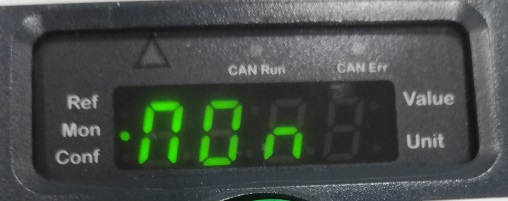

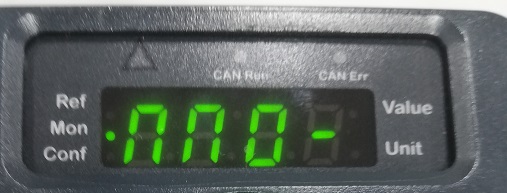

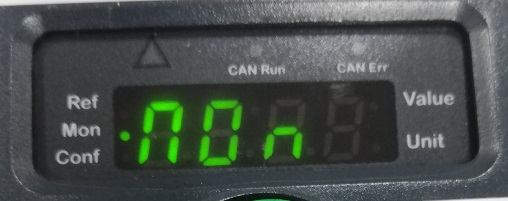

rdy (正転、もしくは逆転信号が入っていない場合) → MOn → MMO- に入ります。
001

【2】

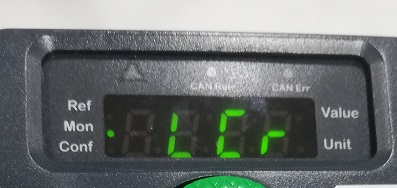

MMO- のメニュー内で「LCr」を選択します。
004

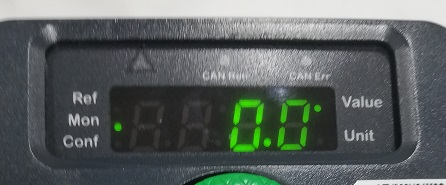

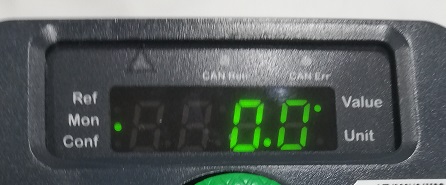

・モーターを動作させていない場合は0.0です。
005

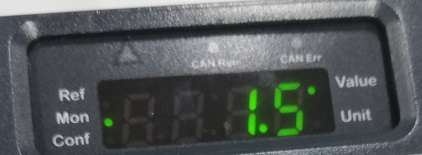

・1.5Aの電流をATVからモーターへ出力している場合の表示です。
006

▼参考情報

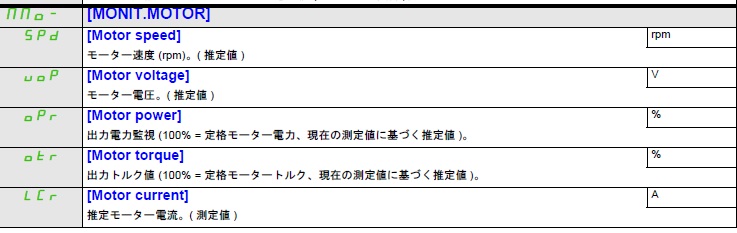

電流値以外に、回転数や電圧などもモニタリング可能です。

006
