メニュー	コード	詳細	設定範囲	初期値	マニュアル
AUF	tHr	モーター定格電流 過負荷設定	[ドライブ定格電流]の0.1～1倍	100%	P.61, 74
AUF>F---	F701	単位設定　※[tHr] の単位	0：[ドライブ定格] の % 1：電流 or 電圧	1：電流 or 電圧	P.130
AUF>	OLM	モーター過負荷特性	※以下参照	0	P.146

ドライブが「OL2」でトリップした場合、モーターの過電流が一定時間発生したと考えられます。
他、考えられる原因としては以下となります。
・[Pt]（モーター制御タイプ）の設定が合っていない
・負荷が大きすぎる
・低速での運転が持続的に行われている

以下の確認を行ってください。また、確認後に再度モーターを始動する際はモーターが冷えたことを確認してから行ってください。

モーターに関するパラメーターを正しく設定できているか
[Pt], [UL], [ULU], [F415], [F417], [F601], [tHr] 等 のパラメーターに実際に使用しているモーター銘板に記載された値を反映させてください。

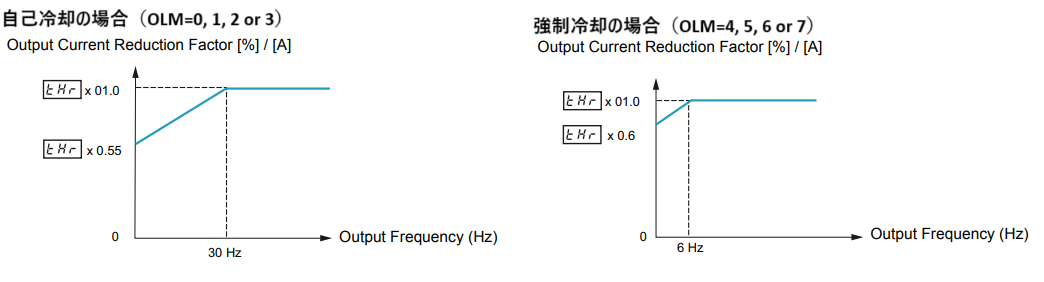

低速運転中にモータが耐えられる過負荷レベルに [OLM] の設定がされているか
[OLM] の設定は以下に依存します。
・モーター保護タイプ（自己冷却か強制冷却）
・保護方法（過負荷保護、過負荷ストール）

モーター 保護タイプ	保護方法		動作	OLM 設定値
	過負荷保護	過負荷ストール
自 己 冷 却	有効	無効	過負荷状態になると、ドライブは「OL2」でトリップし、「L」が点滅します。	0
	有効	有効	過負荷状態になると、ドライブは自動的に速度を[UL]の80%まで落とします。 それでも改善しない場合は「OL2」でトリップし、「L」が点滅します。	1
	無効	無効	自己冷却を続けますが、改善が見られなくても「OL2」でトリップはしません。	2
	無効	有効	過負荷状態になると、ドライブは自動的に速度を[UL]の80%まで落としますが、 改善が見られなくても「OL2」でトリップはしません。	3
強 制 冷 却	有効	無効	過負荷状態になると、ドライブは「OL2」でトリップし、「L」が点滅します。	4
	有効	有効	過負荷状態になると、ドライブは自動的に速度を[UL]の80%まで落とします。 それでも改善しない場合は「OL2」でトリップし、「L」が点滅します。	5
	無効	無効	強制冷却を続けますが、改善が見られなくても「OL2」でトリップはしません。	6
	無効	有効	過負荷状態になると、ドライブは自動的に速度を[UL]の80%まで落としますが、 改善が見られなくても「OL2」でトリップはしません。	7

注意：
ドライブの電源が切れても、モーター熱状態は保存されません。
※ [F632]（モーターサーマル状態のメモ）の設定を 1 に変更することで保存することも可能です。

対象機種：ATV212シリーズ
参考資料：ATV212 Programming Manual
