Решение:
Ниже приведены ссылки на программное обеспечение SoMove и DTM для преобразователей частоты и устройств плавного пуска.
(Somove 2.6)
https://www.se.com/us/en/download/document/SoMove_FDT/
(Файлы Altivar DTM для ATV61, ATV71, ATV12, ATV212, ATV312, ATV32)
https://www.se.com/ww/en/download/document/Altivar_DTM_Library/
(Файлы Altivar Process 600 DTM)
https://www.se.com/ww/en/download/document/ATV6xx_DTM_Library_EN/
(Файлы Altivar Process 990 DTM)
https://www.se.com/us/en/download/document/ATV9xx_DTM_Library_EN/
(Файлы Altistart DTM для ATS22 и ATS48)
https://www.se.com/ww/en/download/document/Altistart_DTM_Library/
Все остальные:
https://www.se.com/us/en/download/
Нажмите «Дополнительные фильтры»
Выберите группу типов документов: программное обеспечение
Выберите категорию продукта — Преобразователи частоты и устройства плавного пуска
Выберите подкатегорию продукта — Приводы для технологических процессов
Выберите ассортимент продукции — Altivar 61 (т.е. для всех DTM преобразователей частоты Altivar)
— Altistart 48 (т.е. для DTM устройств плавного пуска Altistart)
— Process
— и т.д.
Нажмите кнопку «Поиск»
Загрузите файлы DTM для преобразователей частоты Altivar и отдельный файл для Somove.
Для сжатых/архивированных файлов может потребоваться программа WinZip или 7-Zip Extractor. При необходимости вы можете скачать бесплатную версию 7-Zip с сайта: http://www.7-zip.org/
ПО SoMove предназначено для конфигурирования ПЧ и УПП производства Schneider Electric.
ПО SoMove состоит из Standalone (EXE-файл) и DTM-библиотеки. DTM-библиотеки представляют собой аналог драйвера между ПО SoMove Standalone и устройством (ПЧ или УПП).
ПО бесплатное, но требует регистрации.
См. статьи по регистрации - поиск по "SoMove регистрация".
ПО SoMove доступно для загрузки с сайта www.se.com.

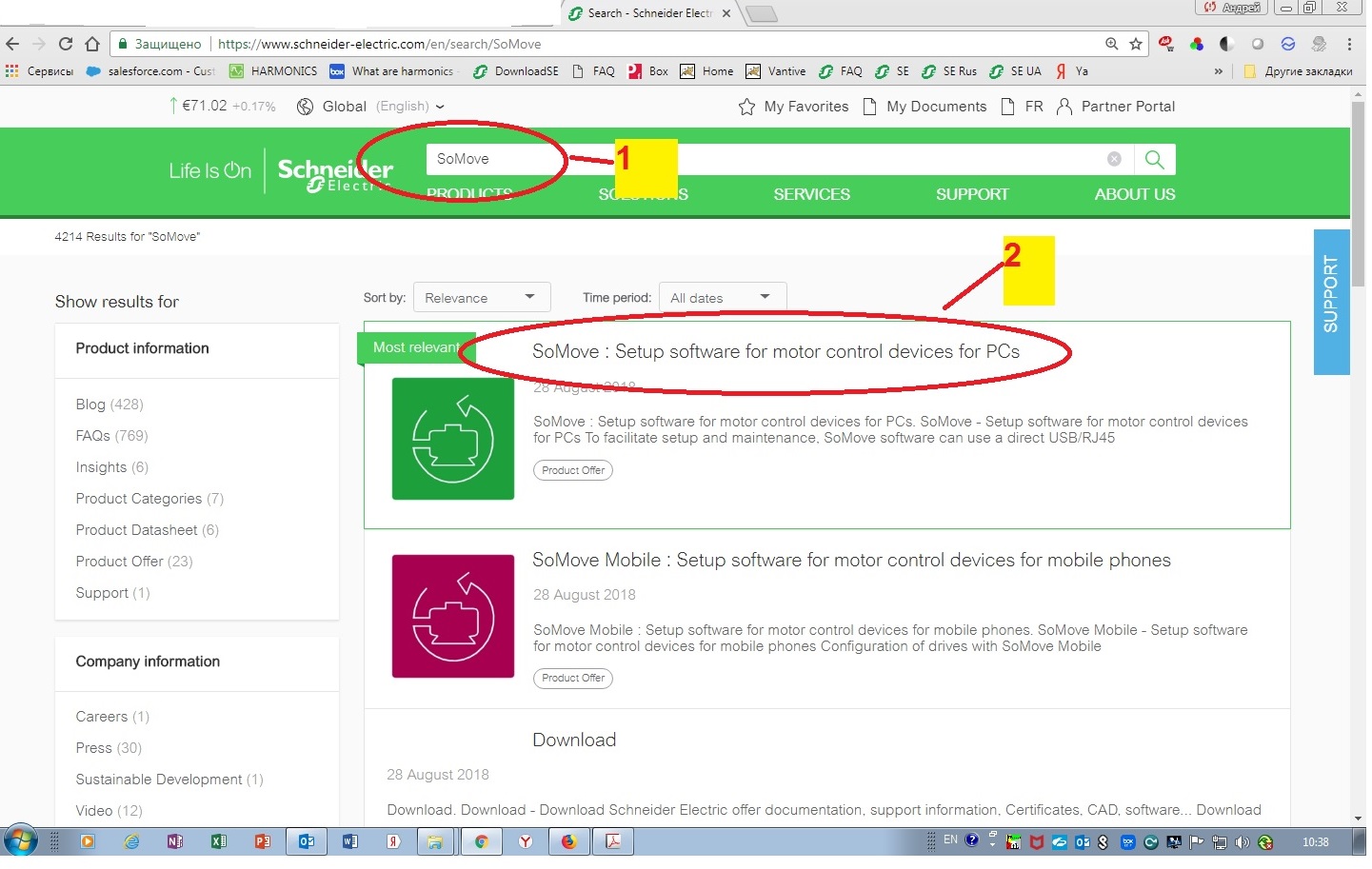

Наберите в строке поиска: SoMove.

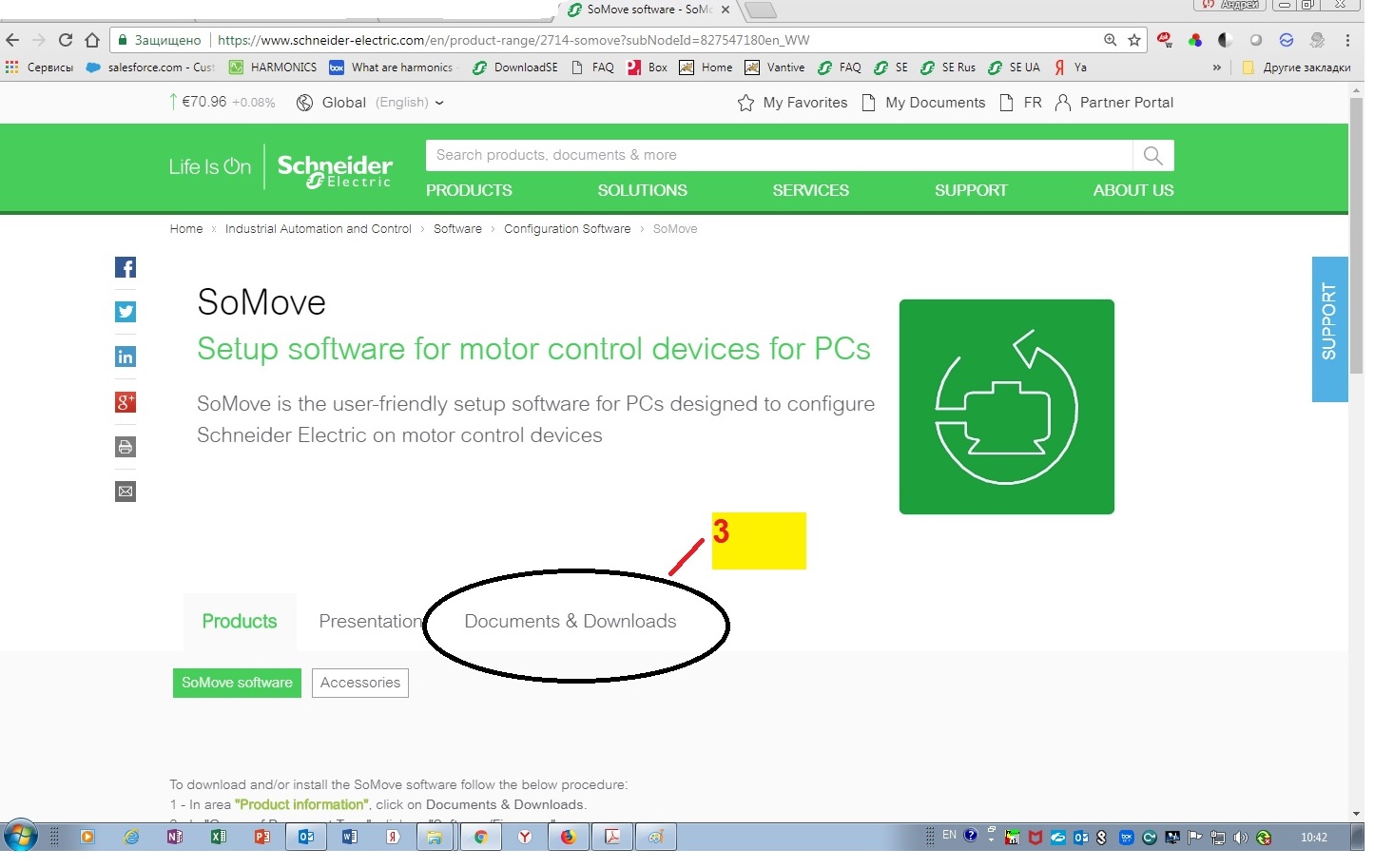

Выберите вкладку Documents & Downloads:

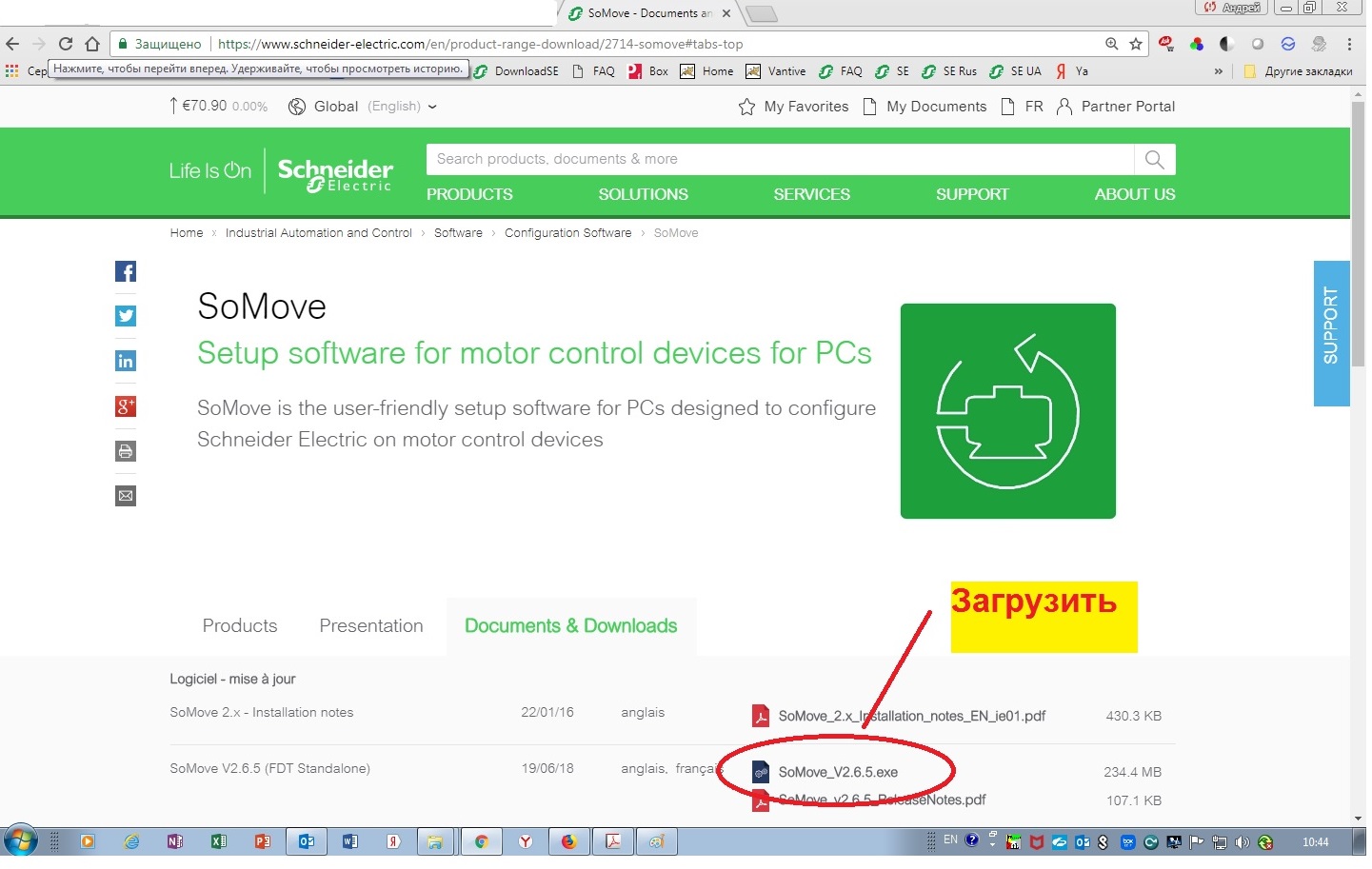

Загрузите EXE-файл SoMove:

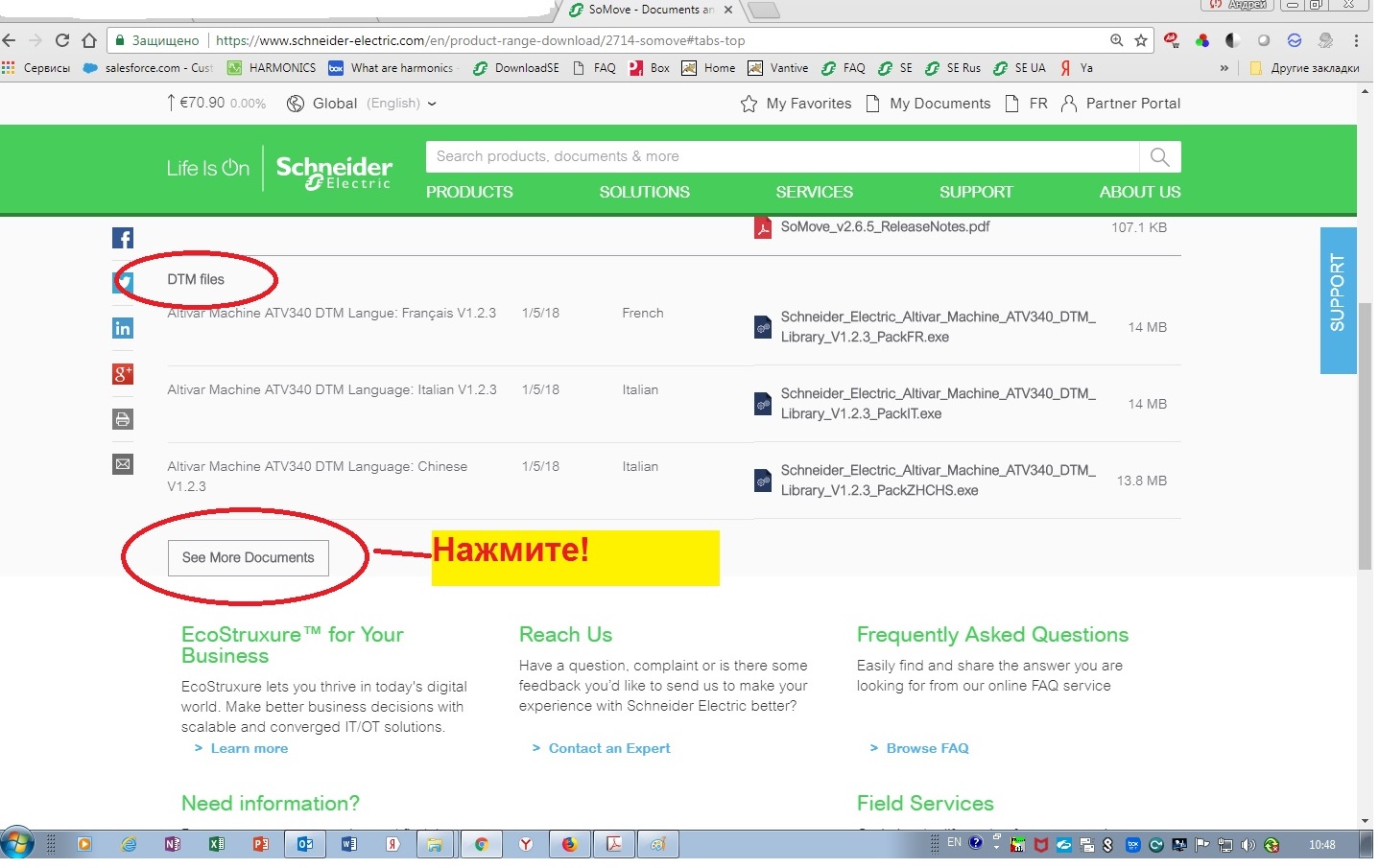

После этого найдите и загрузите DTM-библиотеки:
Кабель для соединения с ПЧ по протоколу Modbus (ATV12/212/31/312/61/71/32/Process/ATS22/48): TCSMCNAM3M002P. Соединение гарантируется только для этого кабеля.
Для ПЧ Altivar Process возможно установить соединение по протоколу Modbus TCP с использованием патч-корда ("прямой", т.е. не кроссовый, коммутационный кабель, который используется для подключения компьютеров в сеть Ethernet).
Требования к кабелю приведены в Руководстве по встроенному ethernet ATV Process (Altivar_Process_Embedded_Ethernet_Manual).
Выдержка из этого Руководства:
- минимальная категория Cat 5e;
- используйте провод для выравнивания потенциалов;
- разъем RJ45;
- экран: заземление с обоих сторон;
- витая пара;
- кабель: 8 x 0.25 mm² (8 x AWG 22);
- используйте кабели заводского изготовления для того, чтобы избежать ошибок при монтаже кабеля;
- максимальная длина кабеля на сегмент = 100 м.
Опубликовано для: Schneider Electric Казахстан
